Einstellen Des Leuchtmittels - Dts Raptor Bedienungsanleitung

RAPTOR

Einstellen des Leuchtmittels

Wir empfehlen dringend, das Leuchtmittel nach dem Wechseln einzustellen, um ein Überhitzen der
Dichro-Filter und anderer Komponenten im Scheinwerfer zu verhindern.
Eine korrekte Einstellung des Leuchtmittels ist auch erforderlich, um die maximale Lichtleistung des
Scheinwerfers zu erreichen.
1. Stellen Sie den Scheinwerfer so auf, dass er rechtwinklig auf eine ca. 20m entfernte, gleichmäßig
weiße Fläche strahlt.
2. Öffnen Sie den Beam komplett und fokussieren Sie auf die Fläche.
Beobachten Sie den Beam an der Wand.

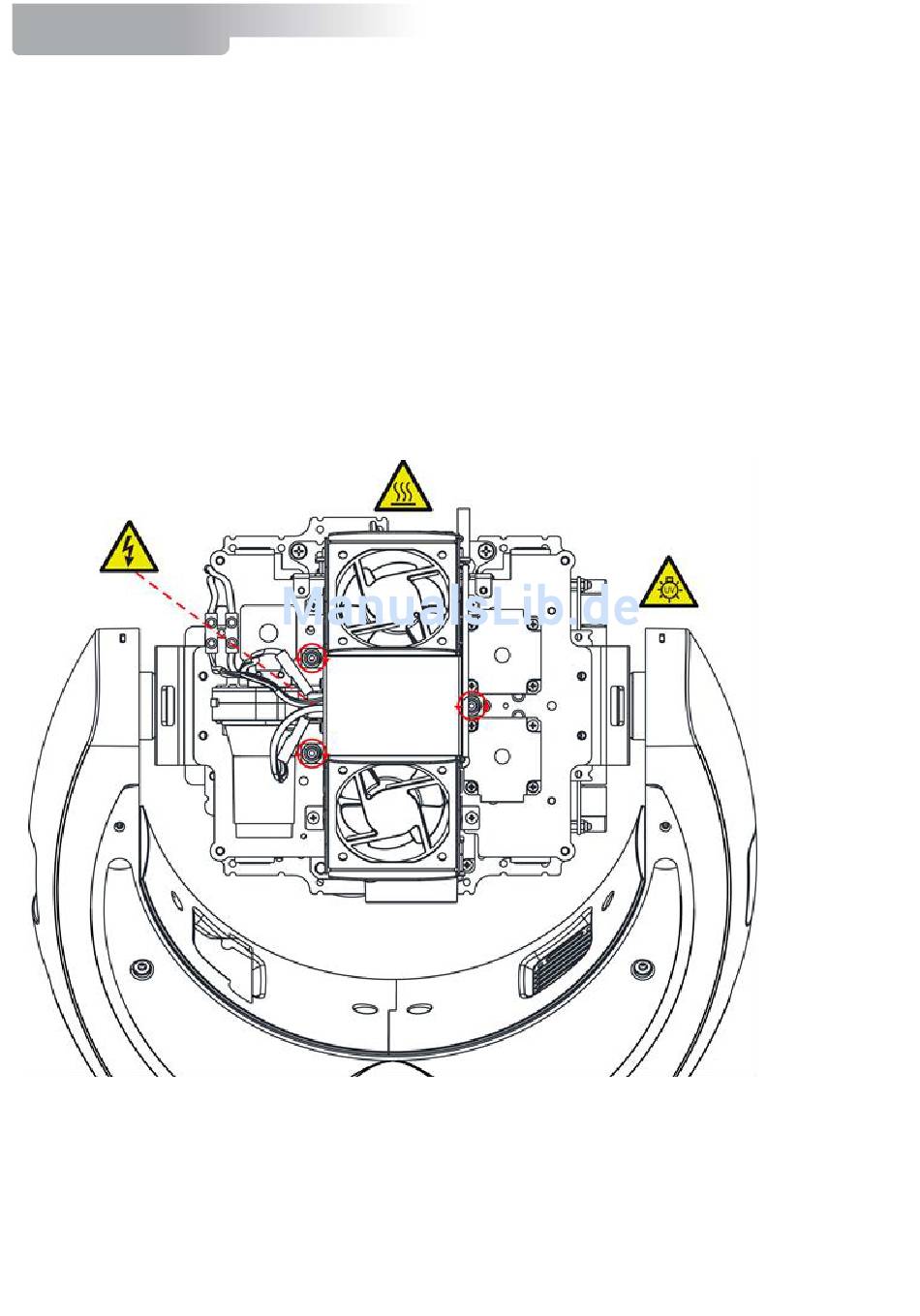

3. Stellen Sie mit einem Schraubendreher die drei markierten Schrauben so ein, dass der Beam
mittig einen deutlichen Hot Spot zeigt.
Ein RAPTOR mit korrekt eingestellter Lampe erzeugt in der Mitte des Beams einen Hot Spot.
14
