Funktionen
Change over-Funktion
Bei einer Nutzung dieser Funktion wird nur ein Ventil-
stellantrieb genutzt, der mit dem Kühlausgang verbunden
ist. Dieser Stellantrieb steuert gleichermaßen Heiz- und
Kühlwasser, die durch dieselbe Rohrleitung strömen. Es ist
ein externer Temperaturfühler zu nutzen, der am Rohrstamm
misst, wo das Wasser stets zirkuliert.
Im Winter, wenn der Heizbetrieb erforderlich ist, wird das
Ventil geöffnet, wenn die Wassertemperatur im Rohr den
Temperatursollwert überschreitet. Liegt die Wasser-
temperatur darunter, wird das Ventil nicht geöffnet.
Im Sommer, wenn eine Kühlung erforderlich ist, wird das
Ventil geöffnet, wenn die Wassertemperatur im Rohr den
Temperatursollwert unterschreitet.
G T
1
Abb. 6.
• 2-Rohrsystem mit Kühlwasser im Sommer und Heiz-
wasser im Winter
• GT1 befindet sich dort, wo stets warmes oder kaltes
Wasser zirkuliert
• Sommer: Wenn die Raumtemperatur T2 höher als die
Wassertemperatur T1 ist, wird das Ventil bei Kühlbedarf
geöffnet.
• Winter: Wenn die Raumtemperatur T2 niedriger als die
Wassertemperatur T1 ist, wird das Ventil bei Heizbedarf
geöffnet.
• GT1 wird als externer Temperaturfühler an den Regler
angeschlossen.
• In SWICCT oder SuperWISE ist dem Regler anzugeben,
dass der Fühler für die Change-Over-Funktion verwendet
werden soll.
• GT2 ist der Temperaturfühler, der im Sensormodul sitzt.
• Der Ventilstellantrieb ist an den Kühlausgang des
Reglers anzuschließen.

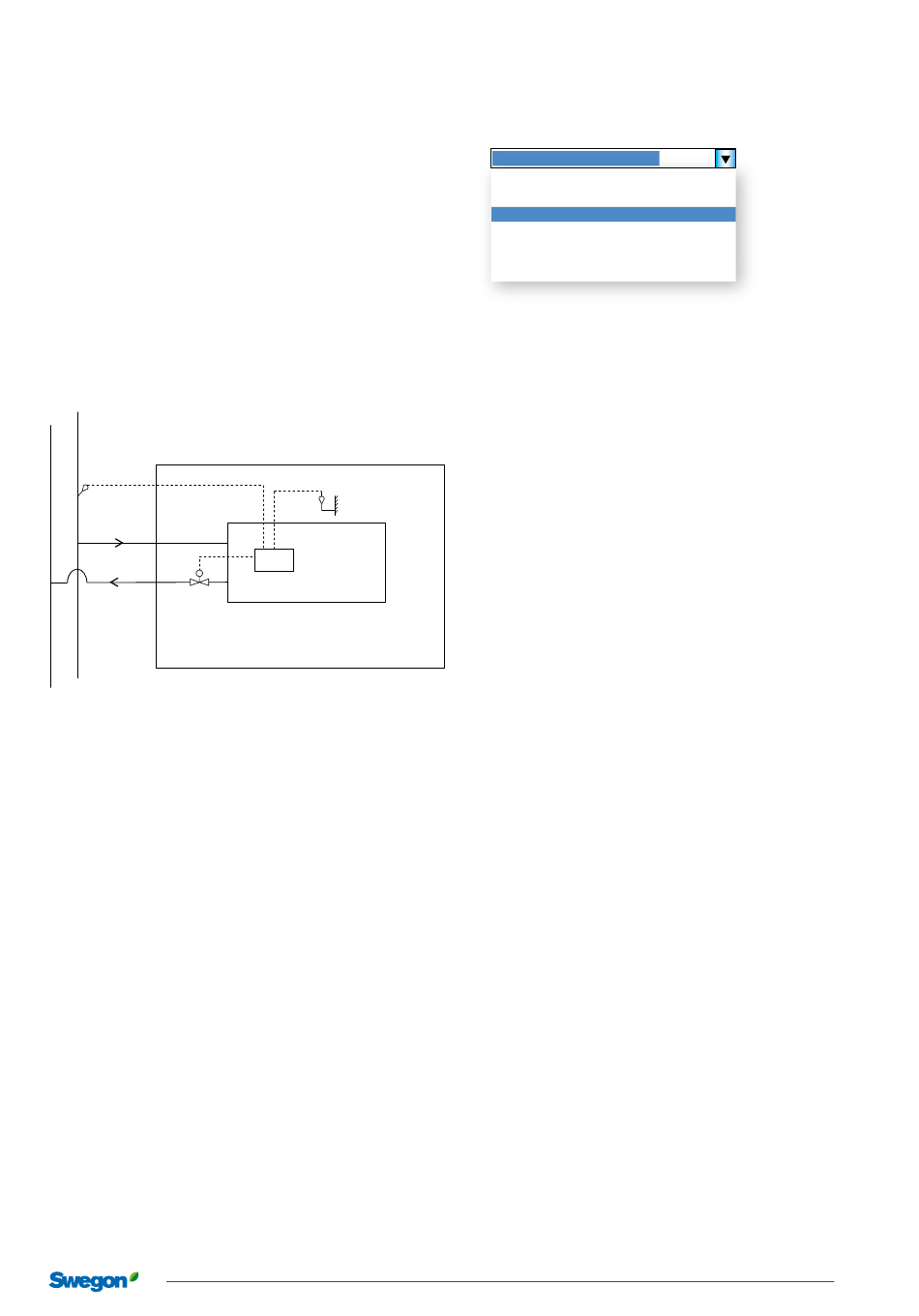

G T
2
RE
PARASOL Zenith VAV
Raum
SWICCT:
External temperature sensor use
Change over temperature
Not used
Room temperature
Change over temperature
Temperature (read only)
Window contact NO
Window contact NC
Abb. 7.
Wartungslauf der Ventile
Bei dieser Funktion werden die Wasserventile regelmäßig
automatisch bewegt, um ein Blockieren zu verhindern. Im
Rahmen des Wartungszyklus werden alle mit dem Regler
verbundenen Ventile maximal 6 Minuten lang geöffnet
und danach geschlossen. Die Ventile für das Kühlsystem
werden zuerst bewegt. Danach sind die Ventile für das
Heizsystem an der Reihe.
Frostschutz
Durch diese Funktion startet der Heizbetrieb bei 10°C, um
das Risiko für Frost- und Vereisungsschäden einzudämmen.
2024-06-09
Konstruktionsänderungen vorbehalten.
PARASOL Zenith VAV
