PARASOL Zenith VAV
Induktionsprinzip
Die Primärluft (A) vom Lüftungsgerät versorgt PARASOL
Zenith VAV über einen Zuluftkanal mit Zuluft und erzeugt
einen Überdruck im Druckkasten der Einheit.
Die Zuluft tritt mit hoher Geschwindigkeit durch kleine
Schlitze (B) aus. Durch die hohe Geschwindigkeit wird die
Umgebungsluft angesaugt und mit der Zuluft vermischt.
So entsteht ein Unterdruck über dem integrierten Wär-
metauscher der Einheit (C). Raumluft (D) wird kontinuier-
lich aus dem Raum angesaugt und strömt durch den
wasserbasierten Wärmetauscher. Dort wird die Luft je
nach Bedarf gekühlt oder erwärmt, bevor sie mit der
Zuluft vermischt wird.
Die vermischte Luft wird anschließend durch aerodynamisch
geformte Auslässe in den Raum verteilt. Die Form der
Auslässe stellt sicher, dass sich die verteilte Luft gemäß dem
so genannten Coanda-Effekt (E) an der Zwischendecke
entlang bewegt. Luftgeschwindigkeit und Temperatur-
differenz werden vor Eintritt in den Aufenthaltsbereich
verringert, indem die zugeführte Luft mit zusätzlicher
Raumluft vermischt wird.
Der Anteil an Raumluft, der durch den Wärmetauscher
gesaugt wird, liegt typischerweise beim 3- bis 5-Fachen
des Primärluftanteils. Werden also 72 m3/h Zuluft vom
Gerät ausgegeben, strömen ca. 216–360 m3/h Raumluft
durch den Wärmetauscher und werden auf die passende
Temperatur gebracht.
Trockene Kühlung
PARASOL Zenith VAV ist für einen kondensatfreien Betrieb
ausgelegt und erfordert daher weder ein Drainagesystem
noch Filter. Die Zulauftemperatur des Kühlwassers liegt
normalerweise zwischen 14 und 16 °C.
Hoher Komfort – heute und morgen
Zu einem ausgezeichneten Raumklima gehören eine hohe
Luftqualität und die richtige Raumtemperatur – ohne
Zugluft und Störgeräusche. Je nach Gebäudetyp und
dessen geplanter Nutzung gelten zudem unterschiedliche
Anforderungen an Luftvolumenstrom, Kühl- und
Heizkapazität.
Da die Anforderung immer größer wird, bei Bedarfs-
änderungen kundenangepasste Bürolösungen anbieten
und Grundrissänderungen für neue oder vorhandene Mieter
vornehmen zu können, muss dies unbedingt bereits in der
Projektierungsphase berücksichtigt werden, um spätere
Umbaukosten zu minimieren. Unabhängig vom Szenario
bietet der neue Parasol Zenith VAV – mit seiner Einfachheit
in Bezug auf Luftvolumenstrombereich, Bedienung und
Einregulierung – alle Möglichkeiten, eine flexible und
optimale Lösung zu finden.
6
Konstruktionsänderungen vorbehalten.
A
E

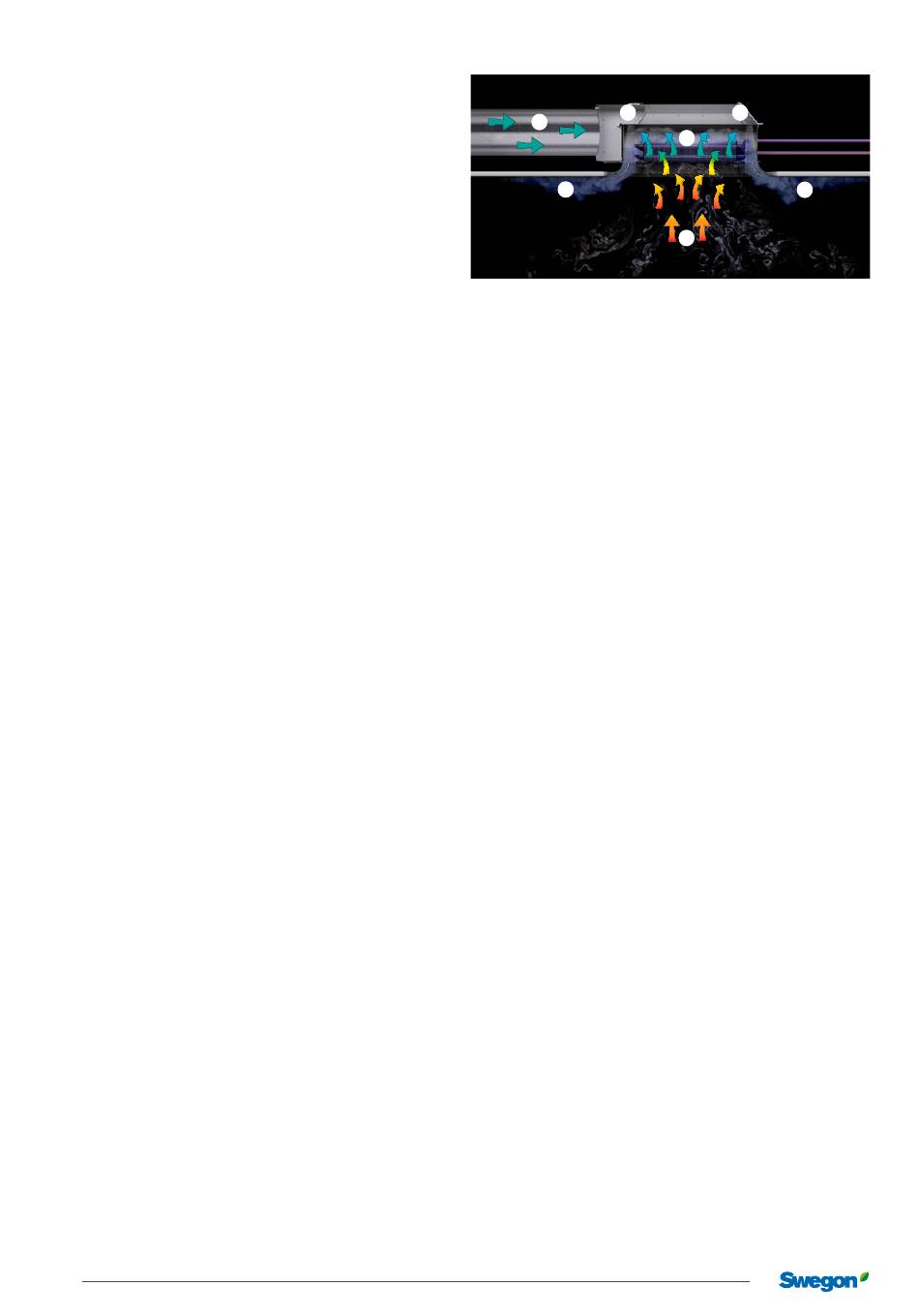

Abb. 5. Das Induktionsprinzip in Parasol Zenith
2024-06-09
B
C
E
D
D
B
E
