PARASOL Zenith VAV
Installation
Empfohlene Deckentypen
PARASOL Zenith VAV ist so konstruiert, dass es der Länge
und Breite nach in die meisten Rasterdecken sowie in
Decken vom Clip-in-Typ passt. Um ein optimales Einpassen
in Rasterdecken zu garantieren, wird ein T-Profil mit einer
Breite von 24 mm empfohlen.
Aufhängung
PARASOL Zenith VAV verfügt über vier Befestigungen
zum Aufhängen und wird mit einer Gewindestange
an jeder Befestigung montiert (Abb. 22.) Bei großem
Abstand zwischen Decke und Einheit wird eine doppelte
Gewindestange mit Gewindesperre verwendet.
Gewindestange, Montageteil SYST MS M8 (Abbildung
23) wird separat bestellt.
Schnellspanner
Zur Erleichterung der Aufhängung gibt es zusätzlich
ein Zubehörset, das aus 2 Befestigungskonsolen zum
Aufhängen von PARASOL Zenith VAV besteht.
Die Befestigungskonsolen werden an der Decke verankert.
Das Produkt lässt sich daraufhin einfach andrücken, ohne
dass Werkzeuge erforderlich sind. Die Konsolen besitzen
zudem eine integrierte Höhenfeineinstellung im Bereich
von ca. 50 mm.
Zentriersatz
Der Zentriersatz kann idealerweise für Deckensysteme wie
FOCUS E, FOCUS D und ähnliche Decken mit verdeckten
T-Profilen oder Abdecklinie verwendet werden.
Der Satz umfasst 6 Zentrierschienen, mit denen das
Produkt in bestimmten Zwischendeckensystemen zentriert
wird. (Abb. 25).
Zubehör für freihängende Montage
Für die freihängende Montage sind auf Wunsch ein Design-
gehäuse und ein Coanda-Rahmen erhältlich. (Abb. 26).
• PARASOL Z DK (Designkit)
• PARASOL Z CF (Coanda-Rahmen)
PARASOL Z DK ist in folgenden Ausführungen erhältlich:
• Größe 600, 1200 und 1800
• Luftanschluss Ø125, Ø160 und Ø200
• Luftanschluss an allen vier Seiten
PARASOL Z CF ist in folgenden Ausführungen erhältlich:
• Größe 600, 1200 und 1800
PARASOL Z DK und PARASOL Z CF können in Swegons
Standardfarben und einzeln bestellt werden.
Für die Montage, siehe Montageanweisung.
16
Konstruktionsänderungen vorbehalten.

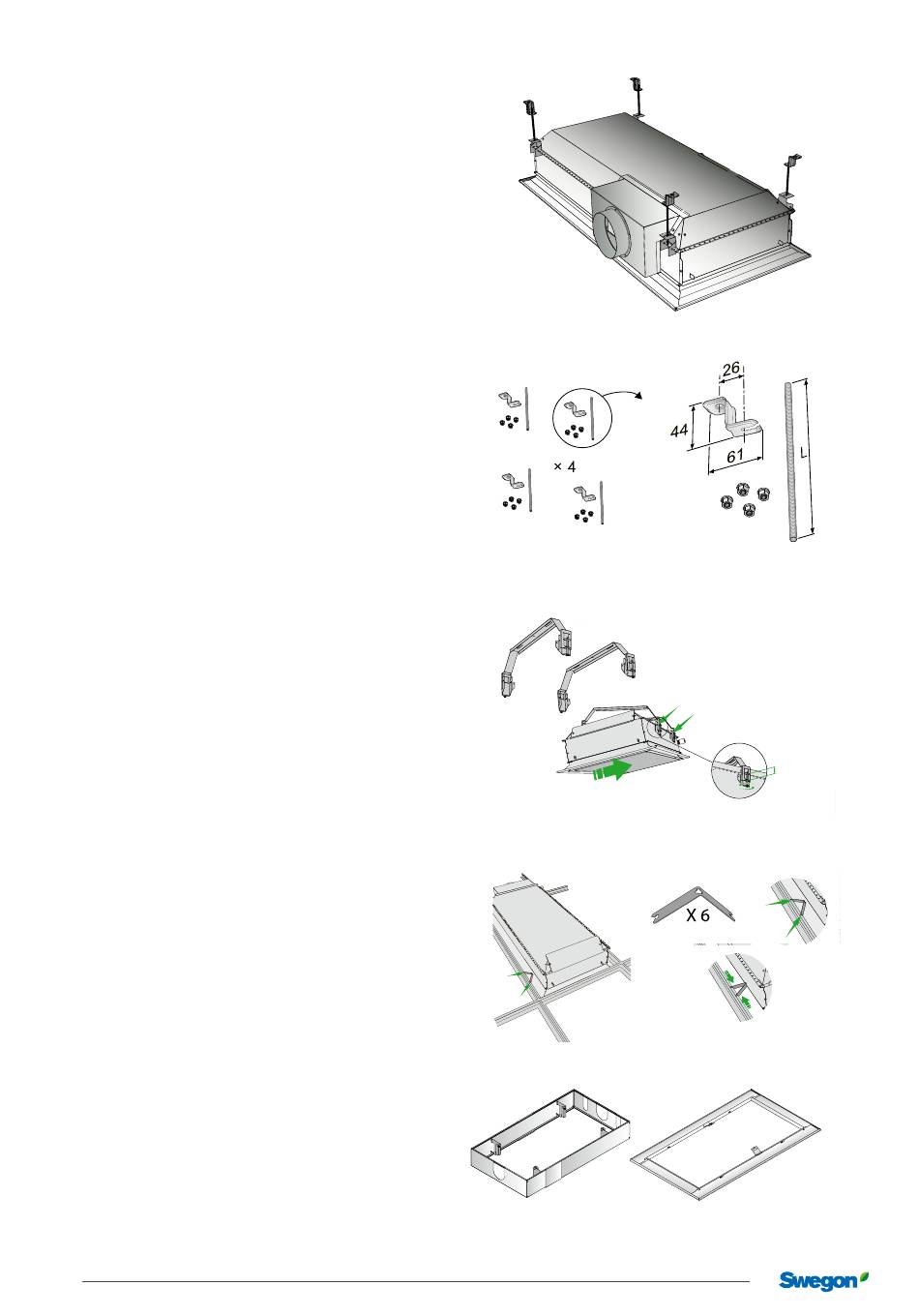

Abb. 22. Aufhängung Zweimoduleinheit
Abb. 23. Montageteil SYST MS M8-1, Deckenbefestigung und
Gewindestange
Abb. 24. Aufhängung mit Schnellspanner PARASOL Z SCHNELL-
SPANNSATZ
Abb. 25. Zentriersatz SYST-ZENTRIERSATZ PARASOL
a.
Abb. 26. Designkit und Coanda-Rahmen
a. PARASOL Z DK
2024-06-09
5 0 m m
b.
b. PARASOL Z CF
