PARASOL Zenith VAV
Sensormodul
Das Sensormodul vereint einen Anwesenheitssensor
und einen Temperaturfühler in derselben Einheit.
Es ist standardmäßig am Unterblech von PARASOL Zenith VAV
montiert, kann jedoch auch als Zubehör für die Wand-
montage bestellt werden. Dabei ist eine bündige Ausführung
in einer Standardstromdose oder eine Aufputzmontage
möglich.
Über Tasten am Sensormodul kann die Raumtemperatur
eingestellt, PARASOL Zenith VAV in die Einregulierungs-
position versetzt oder die Alarmliste aufgerufen werden.
6 LEDs zeigen in der Normalposition den gewählten
Temperaturwert an. Bei einem Fehler erscheint der
aktuelle Alarm in Form von Blinksignalen, die sich mithilfe
einer Alarmliste übersetzen lassen.
Das Sensormodul wird per RJ12-Kabel mit dem Regler
verbunden.
Der Anwesenheitssensor deckt eine Bodenfläche von ca.
24 m
2
ab, wenn er in einer Höhe von 2,7 m und parallel
zum Boden angebracht wird.
Temperaturanpassung
Verringern Sie die
Temperatur durch
Drücken der linken
Taste.
Jede LED entspricht einer Erhöhung oder Verringerung des
Sollwerts um ein Grad. Die Temperaturgrundeinstellungen
werden in SWICCT oder SuperWISE vorgenommen.
Abb. 8. Sensormodul, von Vorne gesehen
Abb. 9. Sensormodul, von der Rückseite gesehen
10
Konstruktionsänderungen vorbehalten.
Erhöhen Sie die
Temperatur durch
Drücken der rechten
Taste.
Anwesenheitssensor
LEDs für Temperatur,
Einregulierung oder
Alarmanzeige
Funktionstasten
Diode zur Funktionsanzeige
- Grün = OK
- Gelb = Alarm
- Grün/Gelb = Komfortalarm
(nicht akut)
Temperaturfühler
3 parallele RJ12-Ports (Modbus)
zum Anschluss von z. B. Regler,
einem weiteren Sensormodul
oder Computer über Cable
Konverter USB-RJ12
Adressierung des Sensormoduls. Mit jeder
Master-Einheit können 10 Sensormodule
verbunden werden, wobei jedes Modul
dabei eine eindeutige Adresse benötigt,
um zu funktionieren.
Schalter für Abschlusswiderstand. Schalter
1 am letzten Sensormodul im Kreis ist auf
ON zu stellen.
2024-06-09

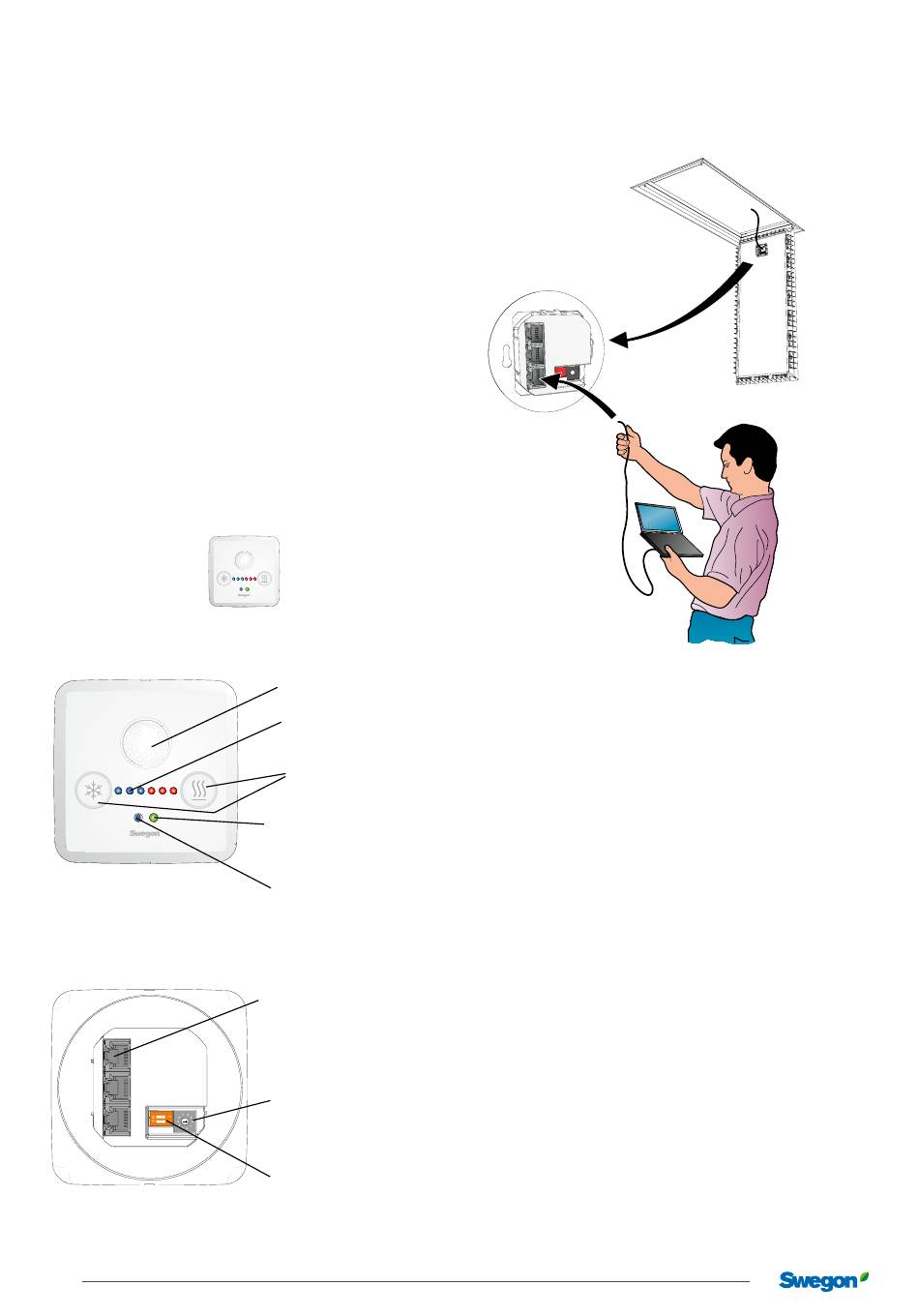

Abb. 10. Mithilfe des Kabels CABLE CONVERTER USB-RJ12
(RS485) lässt sich ein Computer einfach anschließen, um z.B.
Softwareeinstellungen vorzunehmen. Der Anschluss kann entweder
wie auf der Abbildung an der Rückseite des Sensormoduls oder
direkt am Regler erfolgen. Die Vorgehensweise wird im SWICCT-
Handbuch beschrieben.
