Anschlussabmessungen
Wasser
Mit werkseitig montierten Ventilen:
Einheit
Kühlung
(mm)
Rücklauf
600, 1200 DN15 Außengewinde
1800
DN20 Außengewinde
Ohne werkseitig montierte Ventile:
Einheit
Kühlung
(mm)
Vor- und Rücklauf
glattes Rohrende
600, 1200
(Cu) Ø 12 x 1,0 mm
glattes Rohrende
1800
(Cu) Ø 15 x 1,0 mm
210

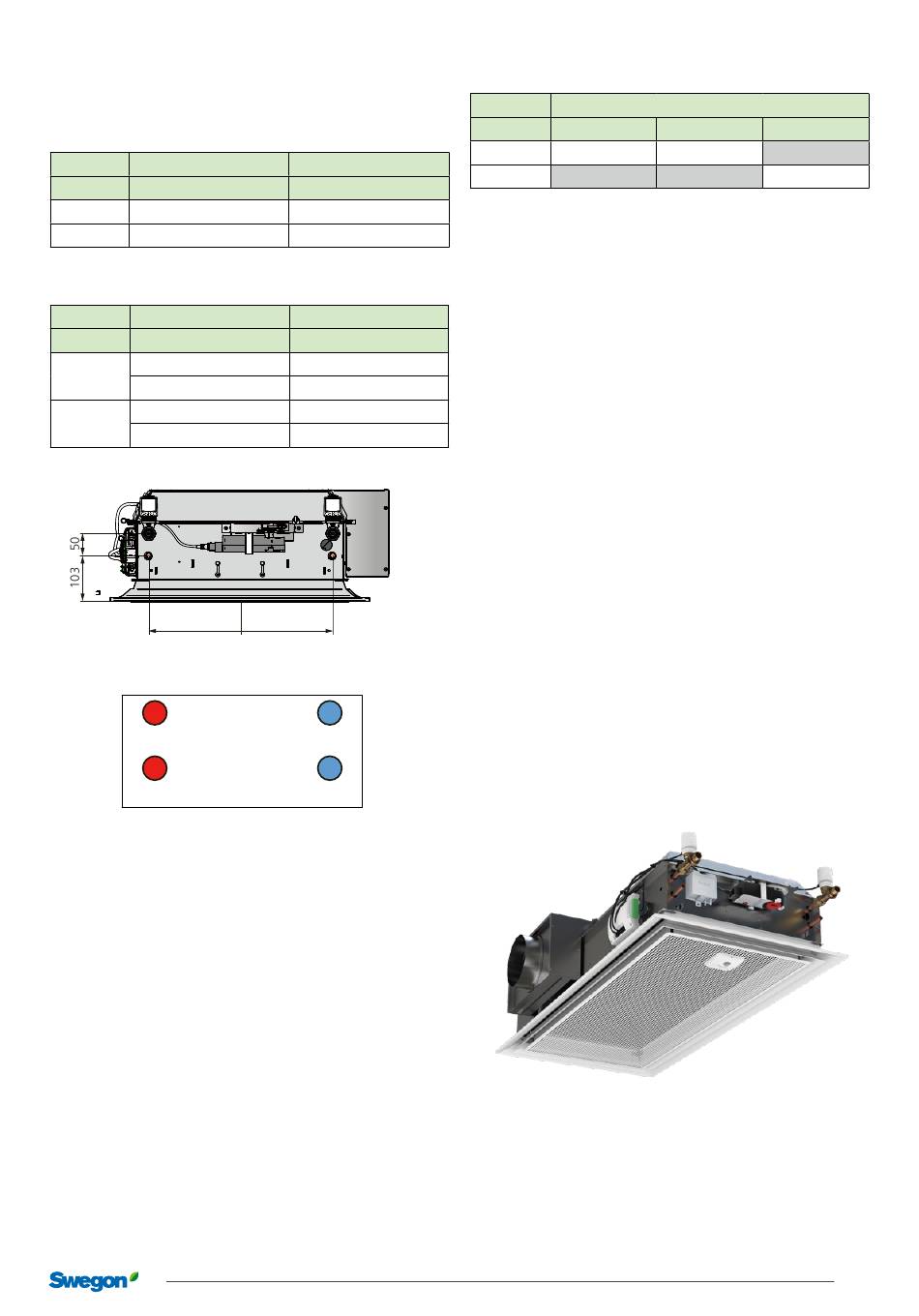

Abb. 27. Abmessungen, Wasseranschluss Länge 600, 1200, 1800
B2
Värme retur/
Heating return
B1
Värme tillopp/
Heating supply
Abb. 28. Wasseranschluss – Länge 600, 1200 und 1800*
A1 = Vorlauf Kühlwasser øA112x1,0 mm (Cu)
A1 = Vorlauf Kühlwasser ø15x1,0 mm (Cu) *(Größe 1800)
A2 = Rücklauf Kühlwasser ø12x1,0 mm (Cu)
A2 = Rücklauf Kühlwasser ø15x1,0 mm (Cu) *(Größe 1800)
B1 = Vorlauf Heizwasser ø12x1,0 mm (Cu)
B2 = Rücklauf Heizwasser ø12x1,0 mm (Cu)
Wasseranschluss
Die Wasserrohre befinden sich unabhängig davon, welche
Luftanschlussseite das Produkt hat, immer auf der kurzen
Seite des Produkts.
Verbinden Sie die Wasserleitungen mit Schnellkupplungen
(Push-on) oder Klemmringkupplungen, wenn das Produkt
ohne Ventile bestellt wird. Beachten Sie, dass die Klemm-
ringkupplungen Stützhülsen in den Rohren erfordern.
Verwenden Sie für die Wasserleitungen keinen Lötanschluss.
Hohe Temperaturen können die vorhandenen Lötstellen
beschädigen.
Ein separat bestellbarer flexibler Wasseranschlussschlauch
ist für glatte Rohrenden und Ventile erhältlich.
Heizung
Rücklauf
DN15 Außengewinde
DN15 Außengewinde
Heizung
Vor- und Rücklauf
glattes Rohrende
(Cu) Ø 12 x 1,0 mm
glattes Rohrende
(Cu) Ø 12 x 1,0 mm
210
A2
Kyla retur/
Cooling return
A1
Kyla tillopp/
Cooling supply
942256009
Luft
Einheit
Luftanschluss, Durchmesser Ø
(mm)
Ø 125
600, 1200
Ja
1800
Nein
Luftanschluss
PARASOL Zenith VAV wird mit offenem Luftanschluss auf
der gewählten Seite 1, 2, 3 oder 4 geliefert.
Bei der Lieferung ist der Stutzen nach innen gerichtet. Bei
der Installation wird der Stutzen nach außen gerichtet und
mit den beiliegenden Schrauben montiert, um anschließend
an den Primärluftkanal angeschlossen zu werden.
Wenn später eine andere Luftanschlussseite als die
bestellte gewünscht sein sollte, können die Abdeckung
und der Anschlussstutzen wie unten gezeigt den Platz
wechseln.
Möglicher Wechsel der Anschlussseite
• Von Seite 1 auf Seite 2 oder 4. (Gilt nicht für die Länge 600)
• Von Seite 2 auf Seite 3 oder 4.
• Von Seite 3 auf Seite 2 oder 4. (Gilt nicht für die Länge 600)
• Von Seite 4 auf Seite 2 oder 3.
Steuerausrüstung
Die werkseitig montierte Steuerausrüstung wird an den
Regler angeschlossen geliefert.
Ev. weitere Steuerausrüstung wird gemäß Schaltplan
in der beigefügten Bedienungsanleitung an den Regler
angeschlossen.
Abb. 29. Die gesamte werkseitig montierte Steuerausrüstung ist
bei Lieferung am Regler angeschlossen.
2024-06-09
Konstruktionsänderungen vorbehalten.
PARASOL Zenith VAV
Ø 160
Ø 200
Ja
Nein
Nein
Ja
17
