PARASOL Zenith VAV
Installationsbeispiele
2
2
GP
GP
4
6

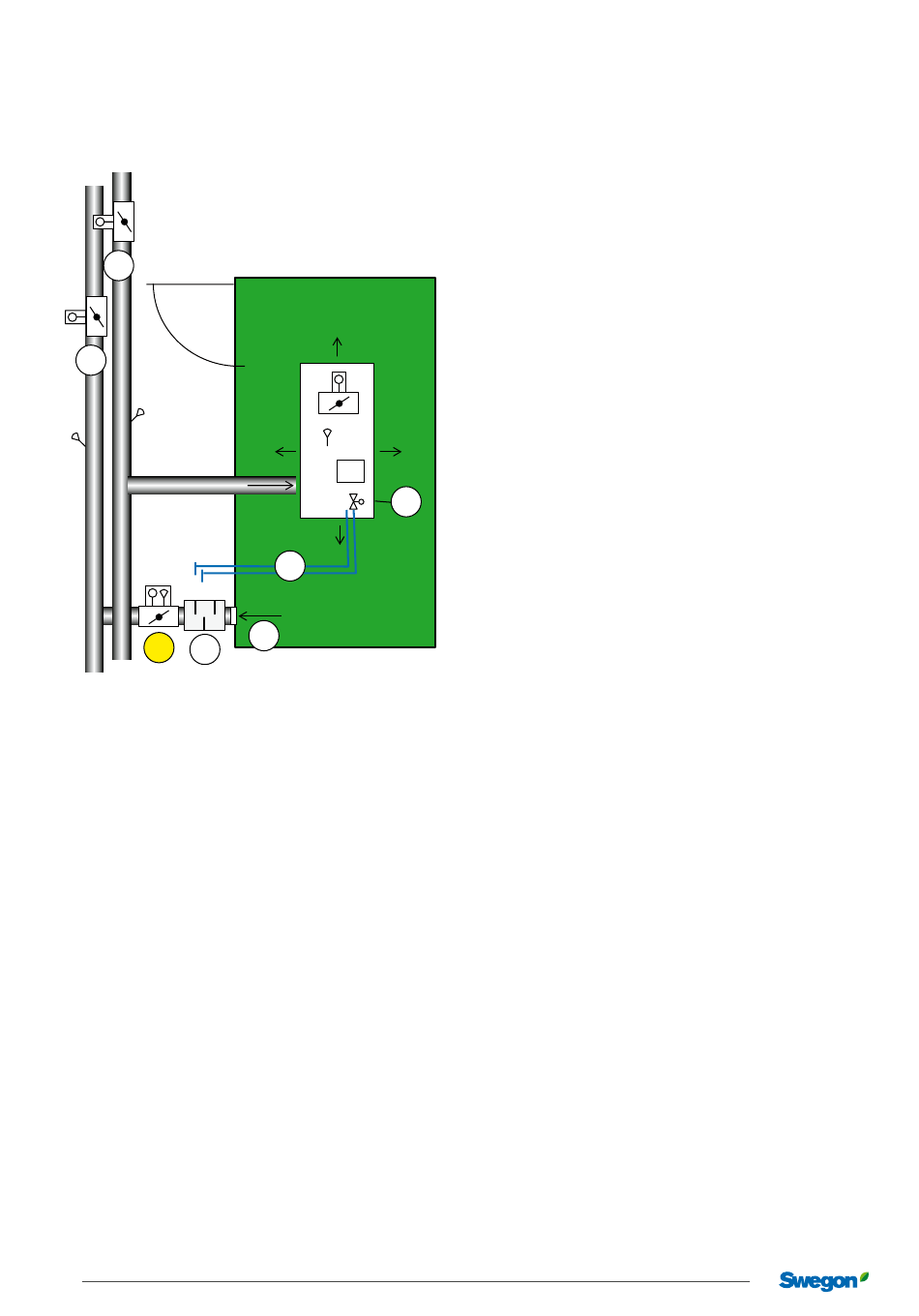

Abb. 11. Der Raumtyp zeigt PARASOL Zenith VAV in Büroräumen
Ausgeglichene Zu- und Abluft.
1. Komfortmodul PARASOL Zenith VAV mit Zuluft und Kühlung
einschl.
- Drucksensor
- Anwesenheitssensor
- Temperaturfühler
- Kommunikationseinheit/Regler
- Klappe mit Motor.
2. Zonenklappe CONTROL Zone
3. Kühlwasser
4. Abluft über einen von PARASOL Zenith VAV als Slave gesteuerten
REACT Damper
5. Gitter oder vollständig geöffneter Abluftauslass vom Typ EXC
6. Schalldämpfer CLA / SORDO
12
Konstruktionsänderungen vorbehalten.
x3
RE
1
3
5
