Mercedes Benz Citan

Vorarbeiten

Fahrzeug

• Tankdeckel öffnen

• Tank belüften

• Tankdeckel wieder schließen

• Druck im Kühlsystem ablassen!

• Batterie abklemmen und komplett mit Träger ausbauen

• Scheibenwischer abbauen

• Wasserkastenabdeckung ausbauen

• Scheibenwischermotor ausbauen

• Trennwand Wasserkasten ausbauen

• Luftfilterkasten ausbauen

• Vordere Teile der Radhausverkleidung ausbauen

• Unterfahrschutz abnehmen

• Stoßfängerverkleidung abbauen

• Versteifungsblech links im Radlauf abbauen (nur bei 109 und 111 CDI vorhanden)

• Seitliche Abdeckung Armaturenbrett links abnehmen

• Abdeckung zur Zentralelektrik Innenraum abnehmen

• Untere A-Säulenverkleidung Fahrerseite ausbauen (nur bei Telestart und/oder TC3)

• Bodenbelag Fußraum Fahrerseite zurückschlagen, Trittpolster ausbauen (nur bei Telestart und/oder TC3)

erforderlich erst bei entsprechender Einbausituation:

• Hinterrad links ausbauen

• Radhausverkleidung hinten links ausbauen

• Halterung Abgasanlage (Mittelrohr und Endschalldämpfer) lösen

• Hitzeschutzbleche im Tankbereich abbauen

• Verschraubung Einfüllstutzen lösen, Schraube von Rohrleitung im Radhaus lösen

• Tank gemäß Herstellerangaben ausbauen

Heizgerät

• Die nicht zutreffenden Jahreszahlen auf Typ- und Duplikatschild entfernen

• Duplikatschild (Typschild) an geeigneter Stelle im Motorraum sichtbar anbringen

Ident.-Nr.: 1319287E

Stand: 11.05.2016

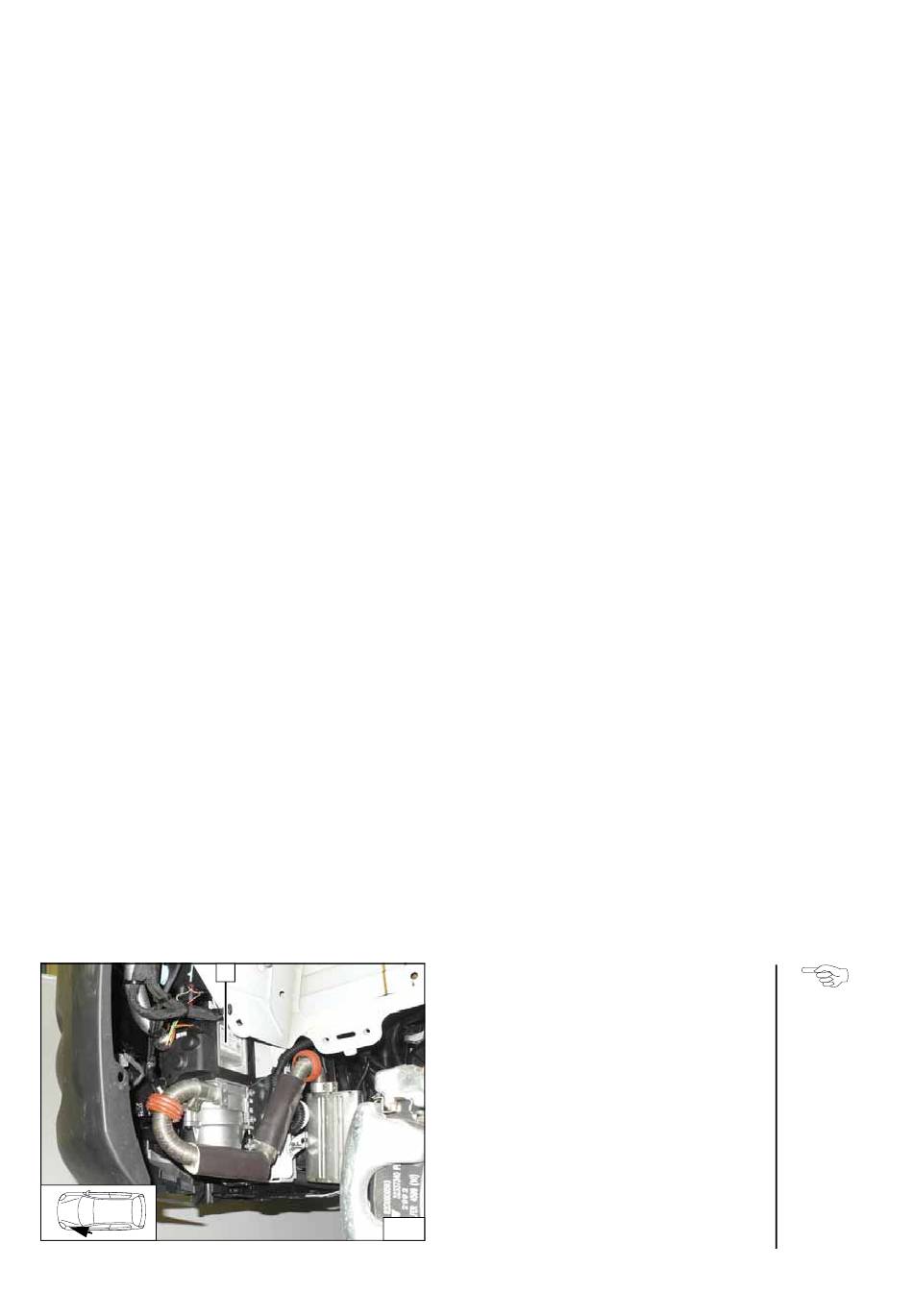

Einbauort Heizgerät

Bild zeigt 108 CDI!

1 Heizgerät

Einbauort
