Webasto Thermo Top Evo Einbaudokumentation Seite 13

Mercedes Benz Citan
1 1
Ident.-Nr.: 1319287E
1
24
2
1
25
2
1
2
26
1
1 1
27
Stand: 11.05.2016

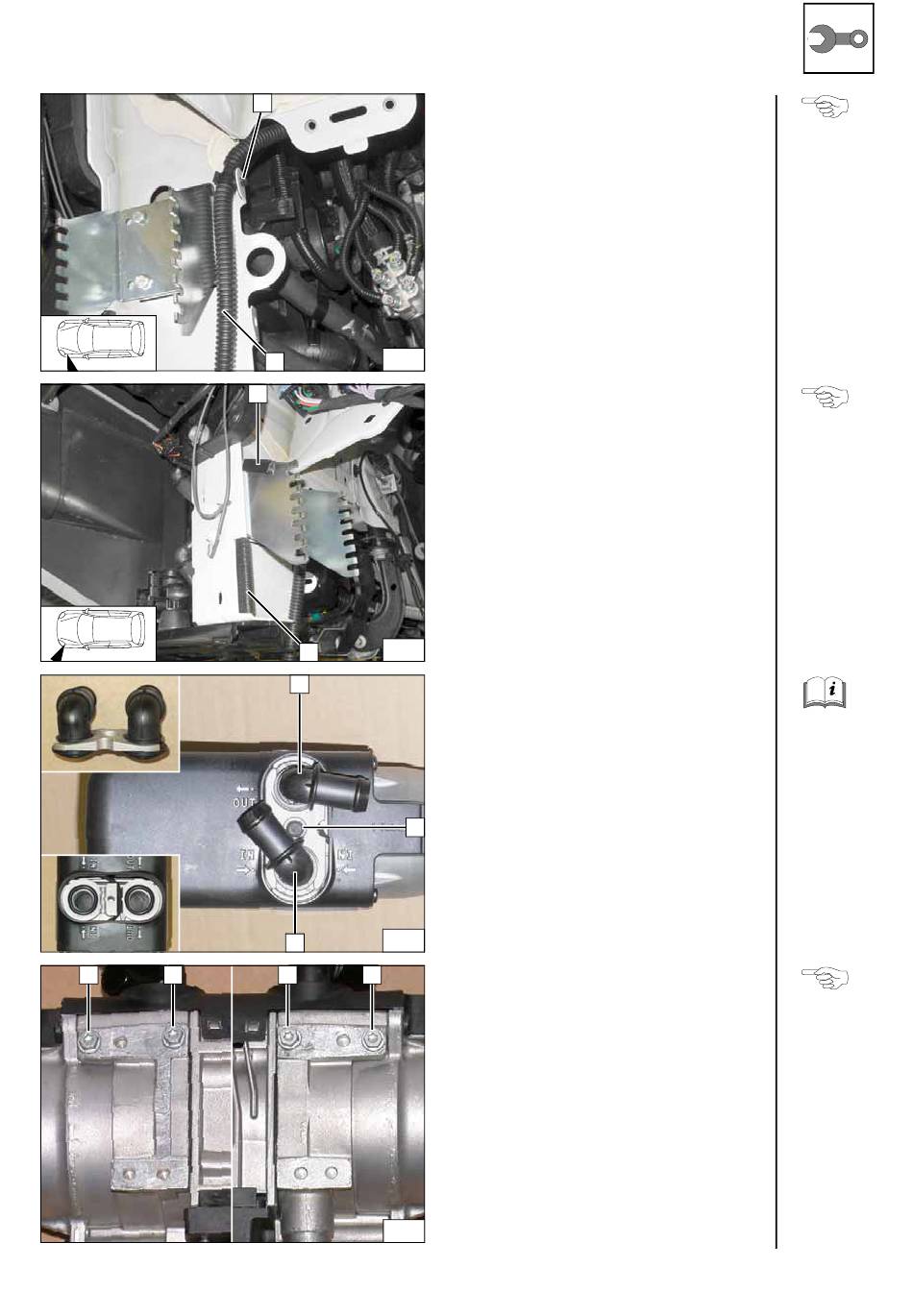

Halteclip 1 herauslösen und gemäß Abb.
wieder einsetzen!
2 Ablaufleitung
Kantenschutz 100 zuschneiden!
1 Kantenschutz 40
2 Kantenschutz 60
Heizgerät vorbereiten
1 Wasserstutzen, Dichtring [je 2x]
2 Selbstfurchende Schraube 5x15, Halte-
platte Wasserstutzen
Selbstfurchende Schrauben 5x13 1 [4x] in
vorhandene Bohrungen max. 3 Gewinde-
gänge eindrehen!
Ablauflei-
tung
umsetzen
Kanten-
schutz
einsetzen
Wasser-
stutzen
montieren
Schrauben
lose vor-
montieren
© Webasto Thermo & Comfort SE 13
