Webasto Thermo Top Evo Einbaudokumentation Seite 10

Mercedes Benz Citan
2
1
Ident.-Nr.: 1319287E
1
14
1
15
1
16
17
Stand: 11.05.2016
MultiControl CAR

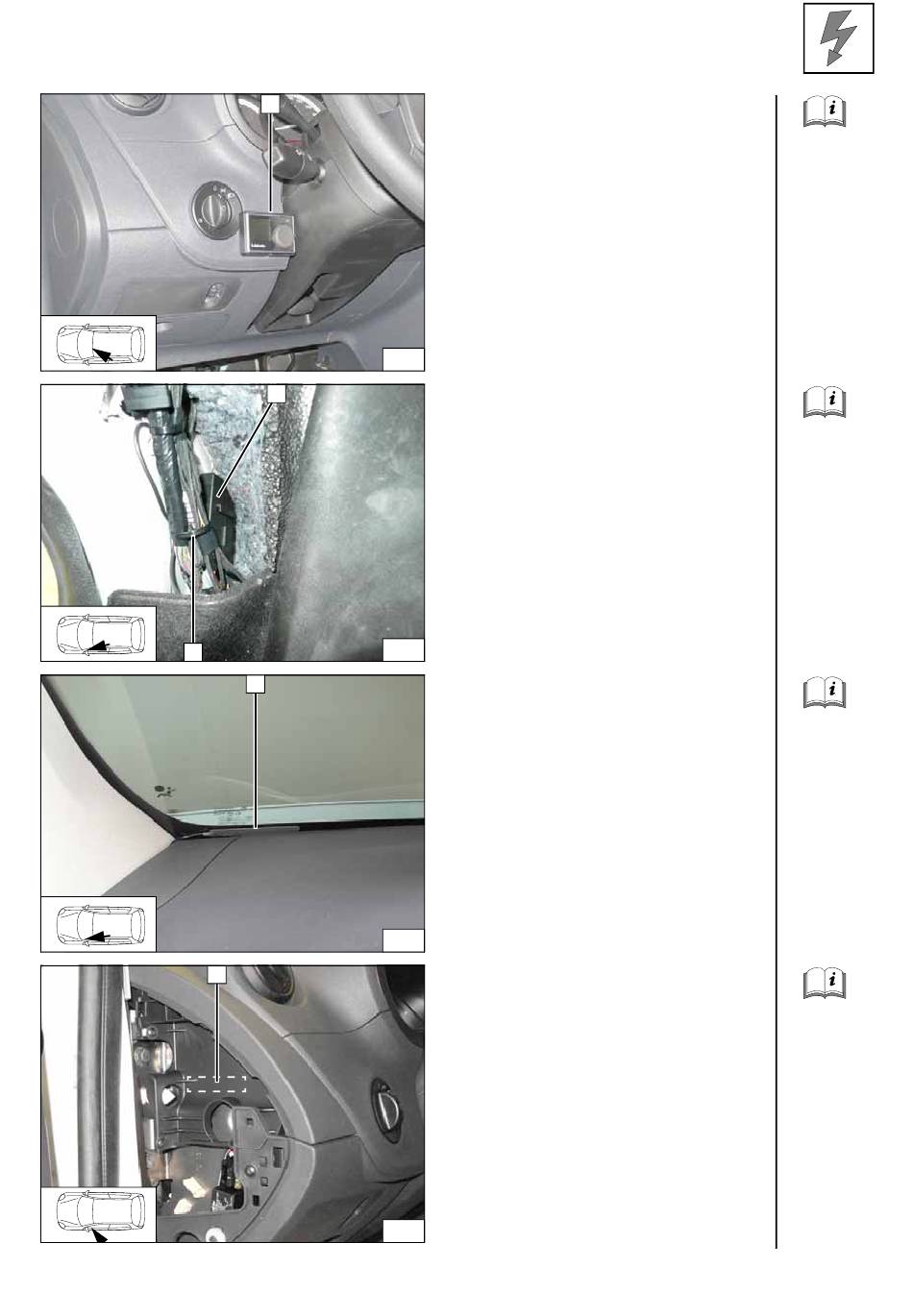

1 Einbaurahmen
Option Telestart
Empfänger 1 mit Klebeband befestigen.
Leitungen an fzg.eigenen Kabelbaum mit
Kabelbinder 2 befestigen!
1 Antenne Telestart
Temperatursensor T100 HTM
Temperatursensor 1 mit doppelseitigem
Klebeband von Innen befestigen!
MultiControl
CAR
montieren
Empfänger
montieren
Antenne
montieren
Temperatur-
sensor mon-
tieren
© Webasto Thermo & Comfort SE 10
