Webasto Thermo Top Evo Einbaudokumentation Seite 21

Mercedes Benz Citan
1 2 3
1
4
1
6
Ident.-Nr.: 1319287E
1
1
4
2
3 3
2 3
5
Stand: 11.05.2016

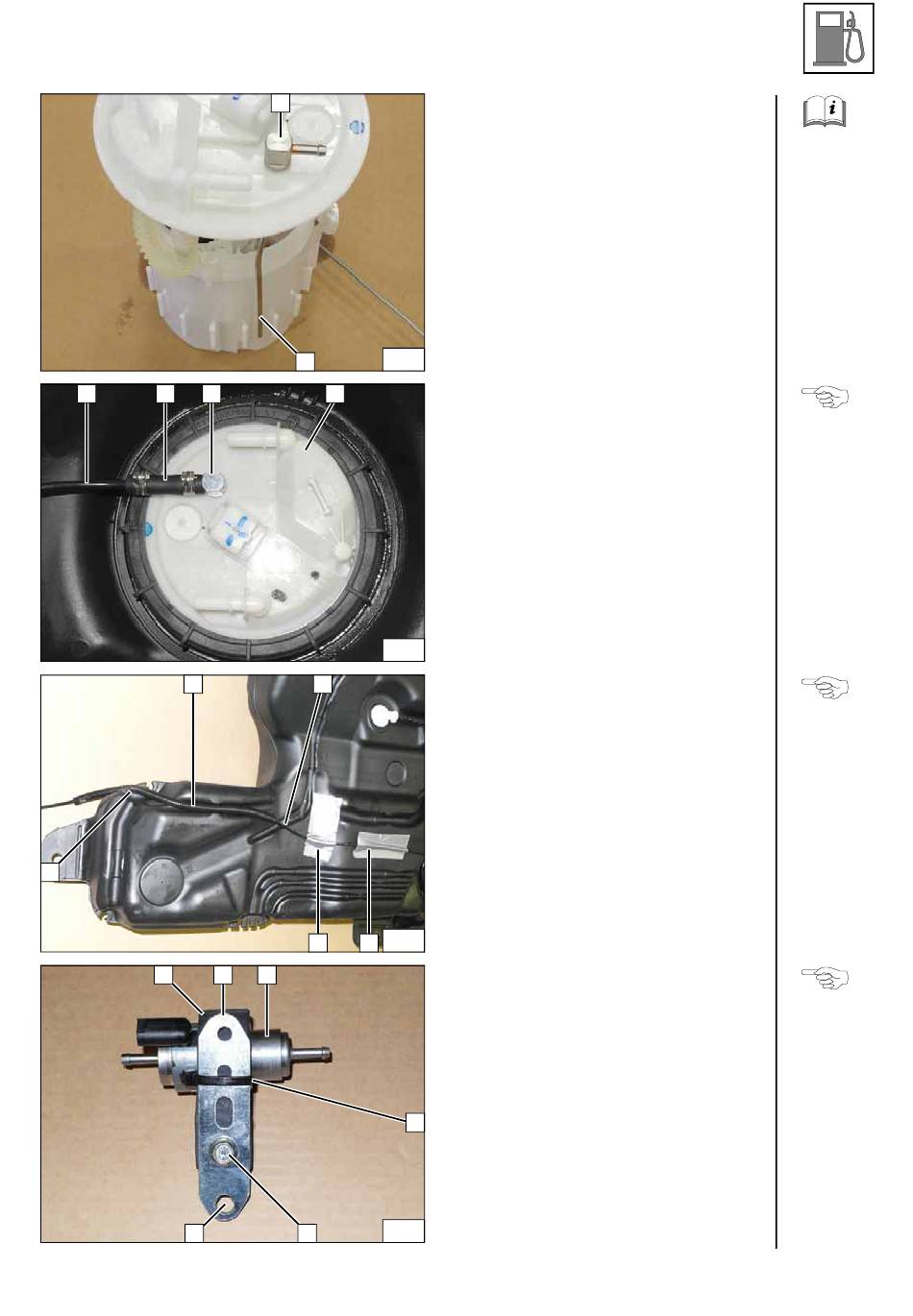

Tankentnehmer 1 gemäß Schablone biegen
und ablängen!
49
Tankarmatur 4 gemäß Herstellerangaben
einbauen!
1 Brennstoffleitung Tankentnehmer 1000
2 Schlauchstück, Schelle Ø 10 [2x]
3 Tankentnehmer
50
Alle Fahrzeuge
Wellrohr Ø 10 1 270 auf Brennstoffleitung 2
aufschieben. Nach Montage den Tank gemäß
Herstellerangaben einbauen!
3 Fixierung mit Klebeband
4 Wellrohr in Aussparung einsetzen
51
Lochband 2 an Position 6 auf Ø 8,5 aufboh-
ren!
1 Aufnahme Dosierpumpe
3 Dosierpumpe
4 Kabelbinder
5 Schraube M6x25, Stützwinkel, Bund-
mutter
4
52
Tankent-
nehmer
montieren
Brennstoff-
leitung an-
schließen
Brennstoff-
leitung
verlegen
Dosier-
pumpe vor-
montieren
