Befestigen des
Ejektorschlauchs
Für diesen Arbeitsschritt erforderliche
Teile:
1 Schott
1 O-Ring
1 Arretierring
2 Halter Stift
1 Ejektorschlauch
1 Zulaufschlauch
Bohren des Behälters
1. Ermitteln Sie die vordere Stelle oben am Behälter, wie
in Bild 13 abgebildet.
Hinweis: Ermitteln Sie die Bohrmarkierung in der
Mitte des geformten Kreises.
2. Benutzen Sie eine 9 cm Lochsäge, um ein Loch in die
Bohrmarkierung zu bohren
Hinweis: Sie müssen den Durchmesser leicht
erhöhen, um das Schott aufzunehmen.
3. Nachdem Sie das Loch gebohrt haben, beseitigen Sie
die rauen Kanten an der Schnittstelle und entfernen Sie
jeden Fremdkörper, der während des Schneidevorgangs
in den Behälter gelangt ist.

Anbringung des Schotts

1. Öffnen Sie den Deckel des Hauptbehälters und
entfernen Sie das Filtergitter.

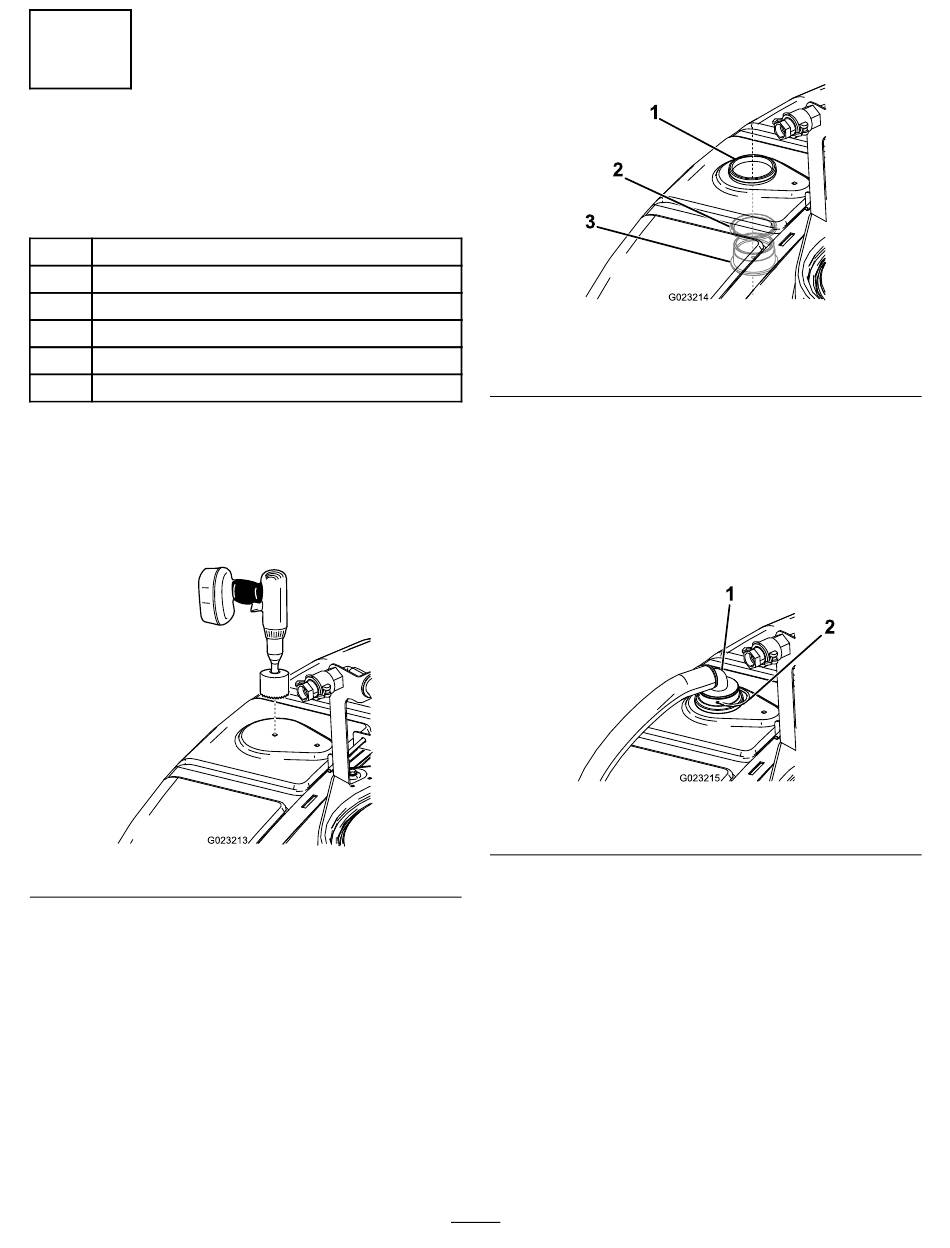

Bild 13
(Bild 13).
2. Bringen Sie das Schott und den O-Ring von der
Innenseite des Behälters oben an, indem Sie die zuvor
geschnittene Öffnung benutzen
1. Arretierring
2. O-Ring
3. Befestigen Sie das Schott mit dem Arretierring am
Behälter.
Einbauen der Schläuche
1. Befestigen Sie das Schlauchende mit dem
90°-Anschlussstück mit einem Befestigungsstift am
vorher montierten Schott
1. Ejektorschlauch
2. Befestigen Sie das andere Ende des Schlauchs mit einer
Dichtung und einer Schlauchklemme an der nach vorne
zeigenden Öffnung des Ejektors
9
(Bild 14).
Bild 14
3. Schott
(Bild 15).
Bild 15
2. Befestigungsstift
(Bild 16).
