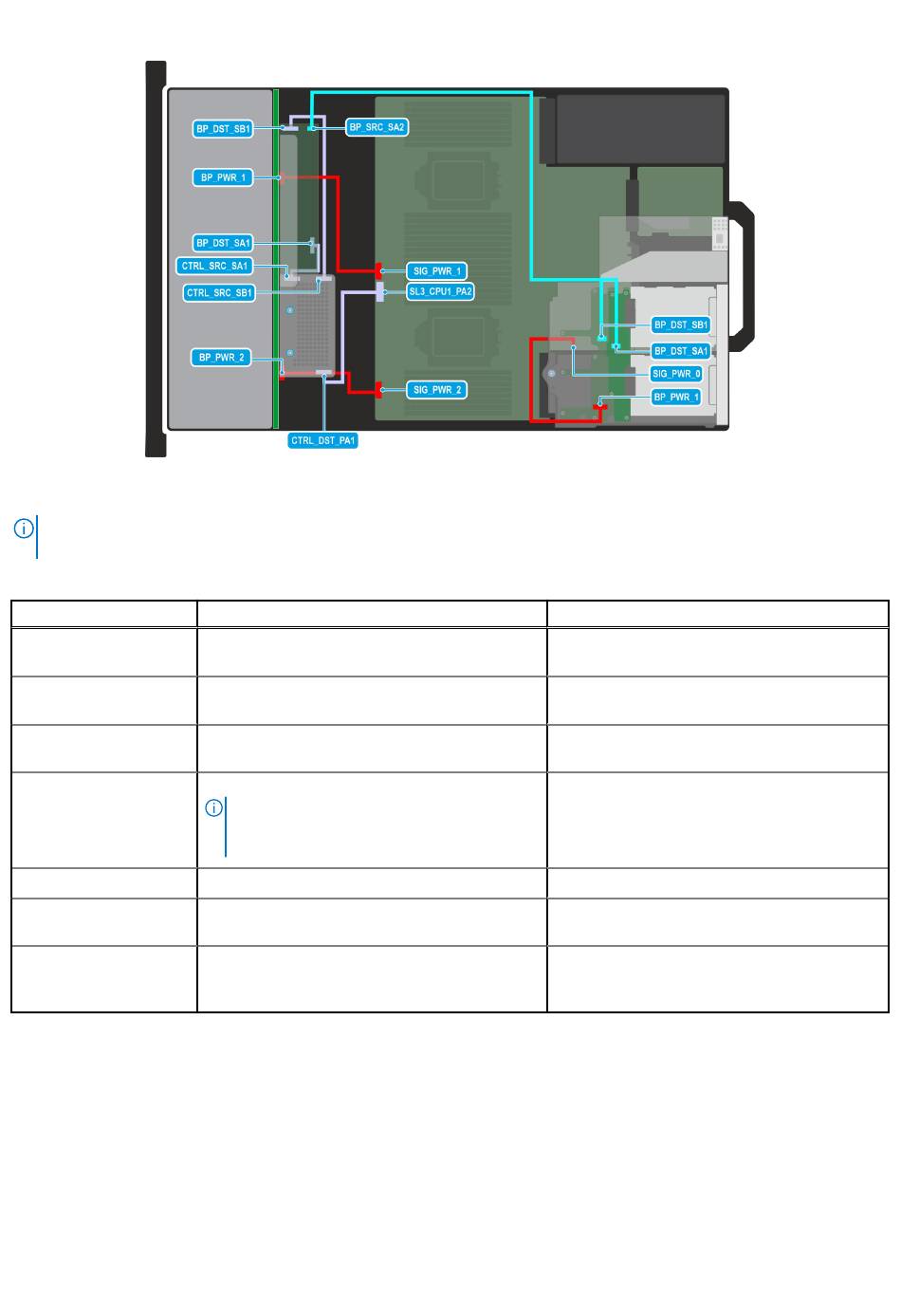

Abbildung 112. Konfiguration 36: 24 x 2,5-Zoll SAS/SATA + 4 x 2,5-Zoll SAS/SATA mit fPERC (HBA355i, H355, H755)
ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um
die Kabel zu installieren.
Tabelle 115. 24 x 2,5-Zoll SAS/SATA + 4 x 2,5-Zoll SAS/SATA mit fPERC (HBA355i, H355, H755)
Reihenfolge
1
2
3
4
5
6
7
166 Installieren und Entfernen von Systemkomponenten
Von
SIG_PWR_1 (Netzanschluss der Systemplatine)
SL3_CPU1_PA2 (Signalanschluss auf der
Systemplatine)
CTRL_SRC_SB1 (fPERC-Controller-Anschluss)
CTRL_SRC_SA1 (fPERC-Controller-Anschluss)
ANMERKUNG: Durch Anziehen der
Anschlussschrauben wird das Anschlussende
befestigt.
SIG_PWR_2 (Netzanschluss der Systemplatine)
SIG_PWR_0 (Netzanschluss der Systemplatine)
BP_SRC_SA2 (Signalanschluss der
Rückwandplatine)
Zu
BP_PWR_1 (Netzanschluss auf der
Rückwandplatine)
CTRL_DST_PA1 (fPERC-Eingangsanschluss)
BP_DST_SB1 (Signalanschluss der
Rückwandplatine)
BP_DST_SA1 (Signalanschluss der
Rückwandplatine)
BP_PWR_2 (Netzanschluss der Rückwandplatine)
BP_PWR_1 (Netzanschluss der hinteren
Rückwandplatine)
BP_DST_SA1 (Rückwandplatinen-Signalanschluss)
und BP_DST_SB1 (Rückwandplatinen-
Signalanschluss)
