Endress+Hauser Dosimass Kurzanleitung Seite 25

Dosimass

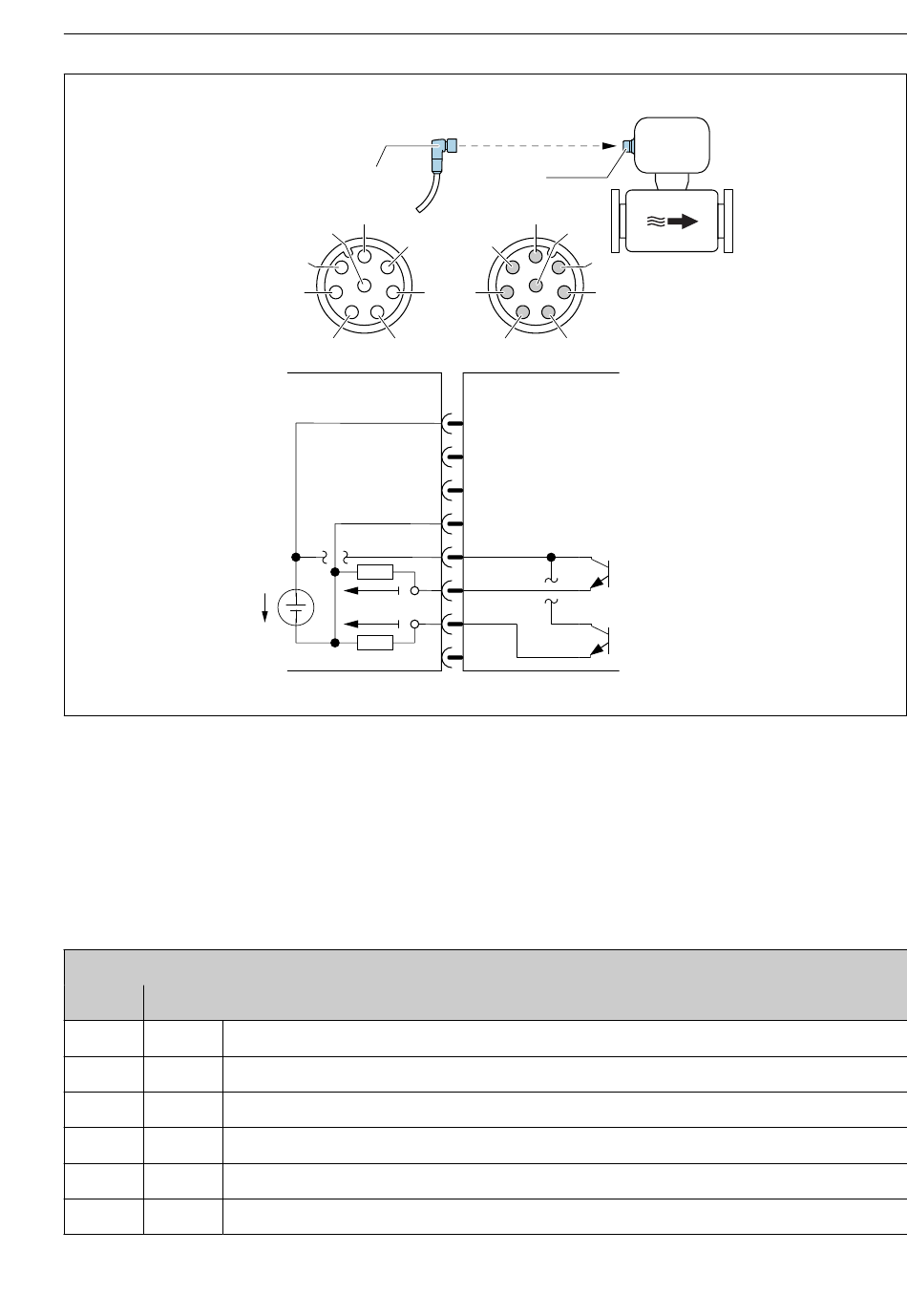

 6 Anschluss am Gerät
A Kupplung: Versorgungsspannung, Imp.-/Freq.-/Schaltausgang
B Stecker: Versorgungsspannung, Imp.-/Freq.-/Schaltausgang
E PELV- oder SELV-Spannungsversorgung
1...8 Pinbelegung
Pinbelegung
Pin Belegung
1 L+ Versorgungsspannung
2 + Service-Schnittstelle RX
3 + Service-Schnittstelle TX
4 L– Versorgungsspannung
5 + Impuls-/Frequenz-/Schaltausgang 1 und 2
6 – Impuls-/Frequenz-/Schaltausgang 1
Endress+Hauser
A
2
8
1
7
6
5
A
+
Out PFS1
E
-
Out PFS2
Anschluss: Kupplung (A) – Stecker (B)
RSE 8
M12x1
B
2
8
3 3
4 4
6
5
B
1
2
3
4
5
6
7
8
Elektrischer Anschluss
1
7
A0054873
25
