Dosimass
Sensorhalterung DN 1 ... 4 (¹⁄₂₄ ... ¹⁄₈")
• Für alle Anwendungen mit erhöhten Sicherheits- oder Belastungsanforderungen und bei
Messaufnehmern mit Clamp-Prozessanschlüssen ist die entsprechende Sensorhalterung zu
verwenden.
• Generell wird die Sensorhalterung von Endress+Hauser zur Befestigung für alle Anwendun-
gen empfohlen .

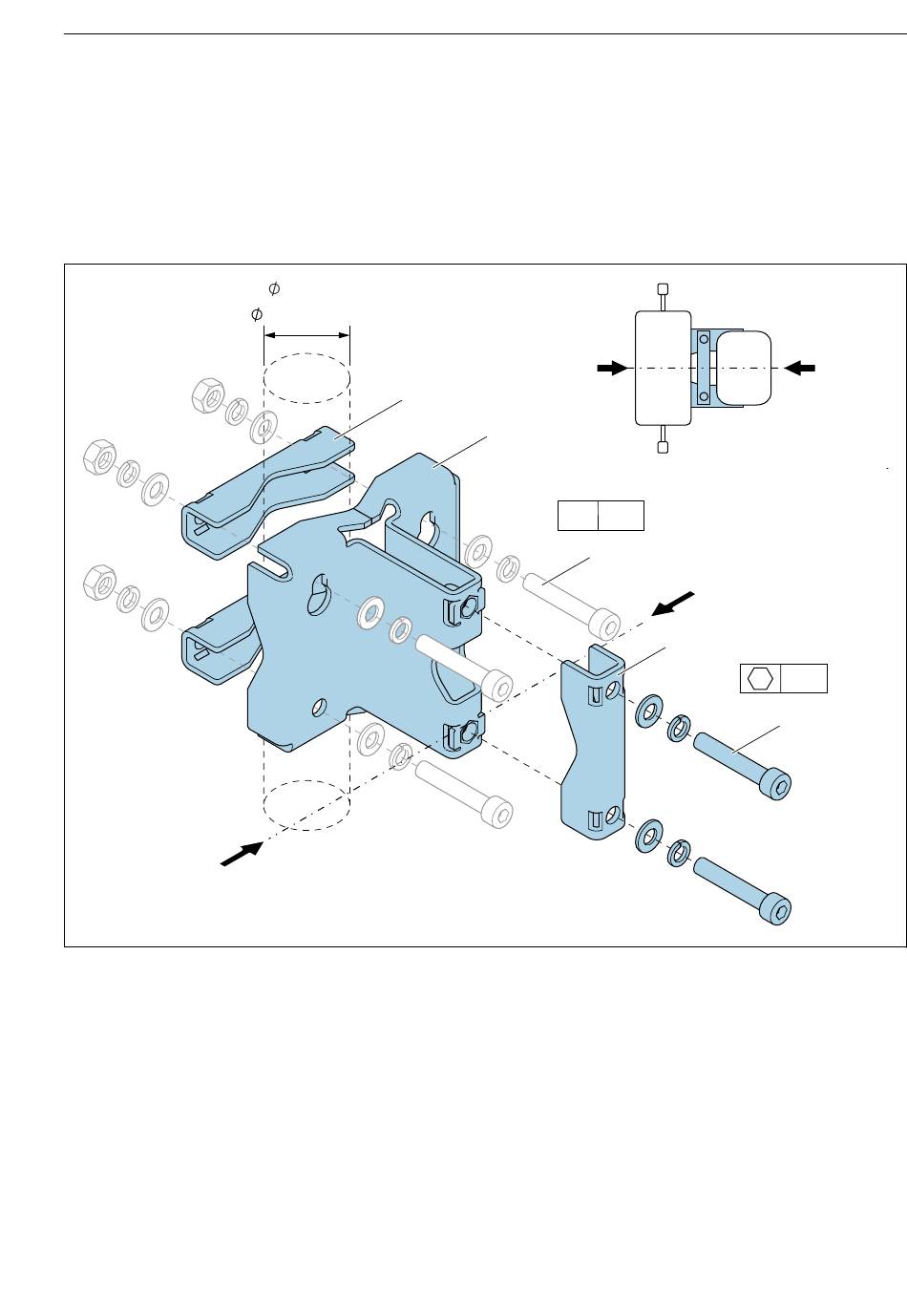

A
1 2 x Innensechskantschraube M8 x 50, Unterlegscheibe und Federring A4
2 1 x Klemmbügel (Hals Messgerät)
3 4 x Befestigungsschraube für Wand-, Tisch- oder Rohrmontage (Nicht im Lieferumfang enthalten)
4 1 x Grundprofil
5 2 x Klemmbügel (Rohrmontage)
A Zentrallinie Messgerät
Endress+Hauser
20...70
( 0.79...2.75)
5
A
4
4 x
M8
3
A
A
2
2 x
M8
1
Montage
A0036471
