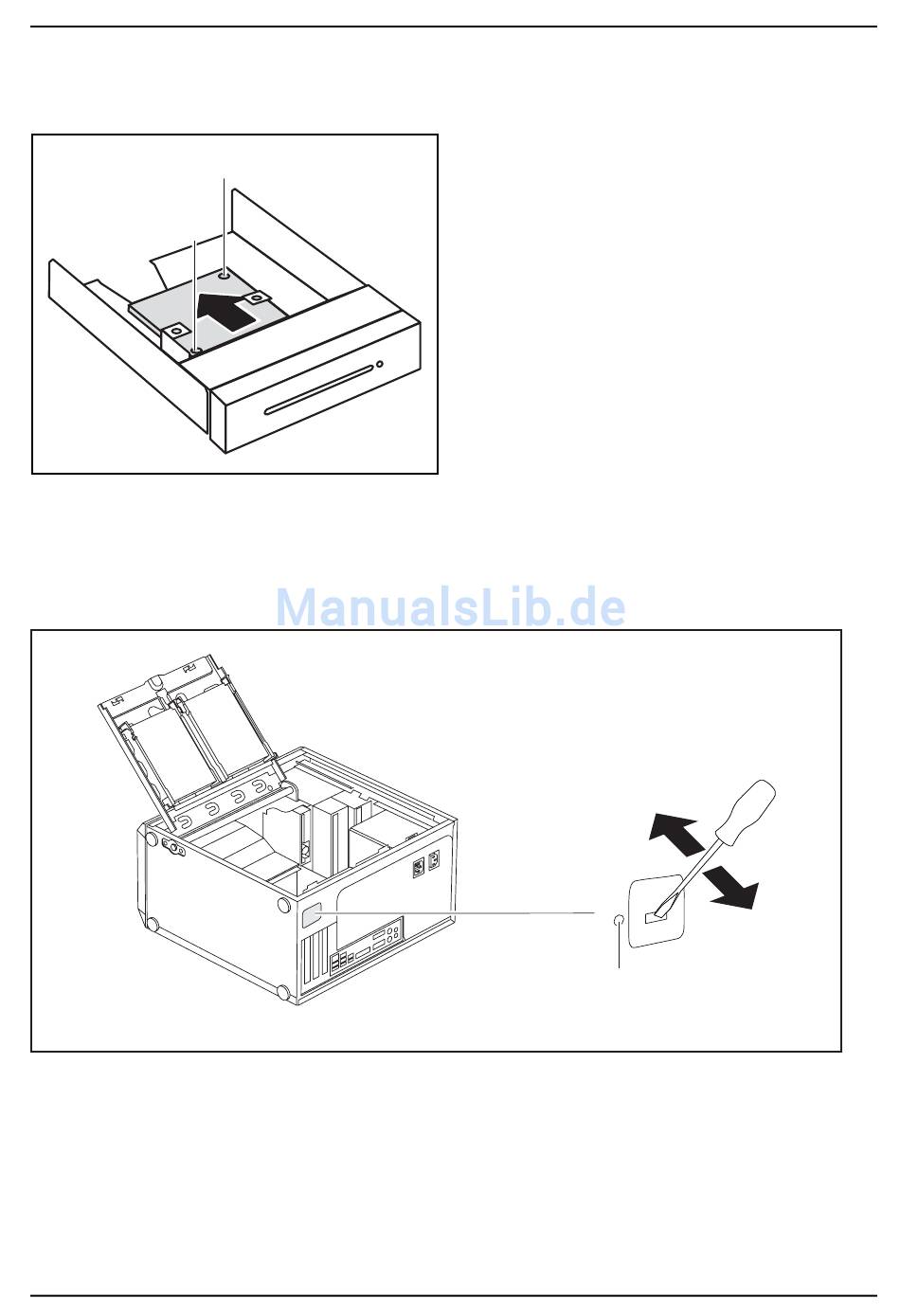

WLAN-Modul von Halterung lösen
1
USB-Schnittstellen an der Rückseite einbauen
Abhängig von der Ausbaustufe Ihres Geräts ist an der Gehäuserückwand ein Einbauplatz für
USB-Schnittstellen vorgesehen. Dadurch belegen Sie keinen Baugruppen-Einbauplatz.
► Stecken Sie einen Schraubendreher in die Öffnung und brechen Sie den vorgestanzten
Einbauplatz durch Hin- und Herbewegen heraus.
USB-Schnittstellen USB-Schnittstellen
► Schieben Sie die USB-Schnittstellen in den Einbauplatz und befestigen
Sie sie mit der Schraube (1).
► Stecken Sie die USB-Leitung auf das Mainboard, wie im Handbuch zum Mainboard beschrieben.
Fujitsu Technology Solutions
1
► Lösen Sie die Schrauben (1).
► Ziehen Sie das WLAN-Modul in
Pfeilrichtung aus der Halterung.
1
Systemerweiterungen
61
