8 Hydraulische Merkmale
Nachstehende Diagramme stellen, je nach Durchflussmenge,
folgende Merkmale dar:
- die dynamische Höhe der Kessel-Zirkulationspumpe (werkseitige
Ausführung bei GMR 4035E bzw. optionsweise bei GMR 4045,
GMR 4065,GMR 4090 und GMR 4115)
- den Druckabfall des Kessels.
Elektronische
Umwälzspumpe
GMR 4035E)

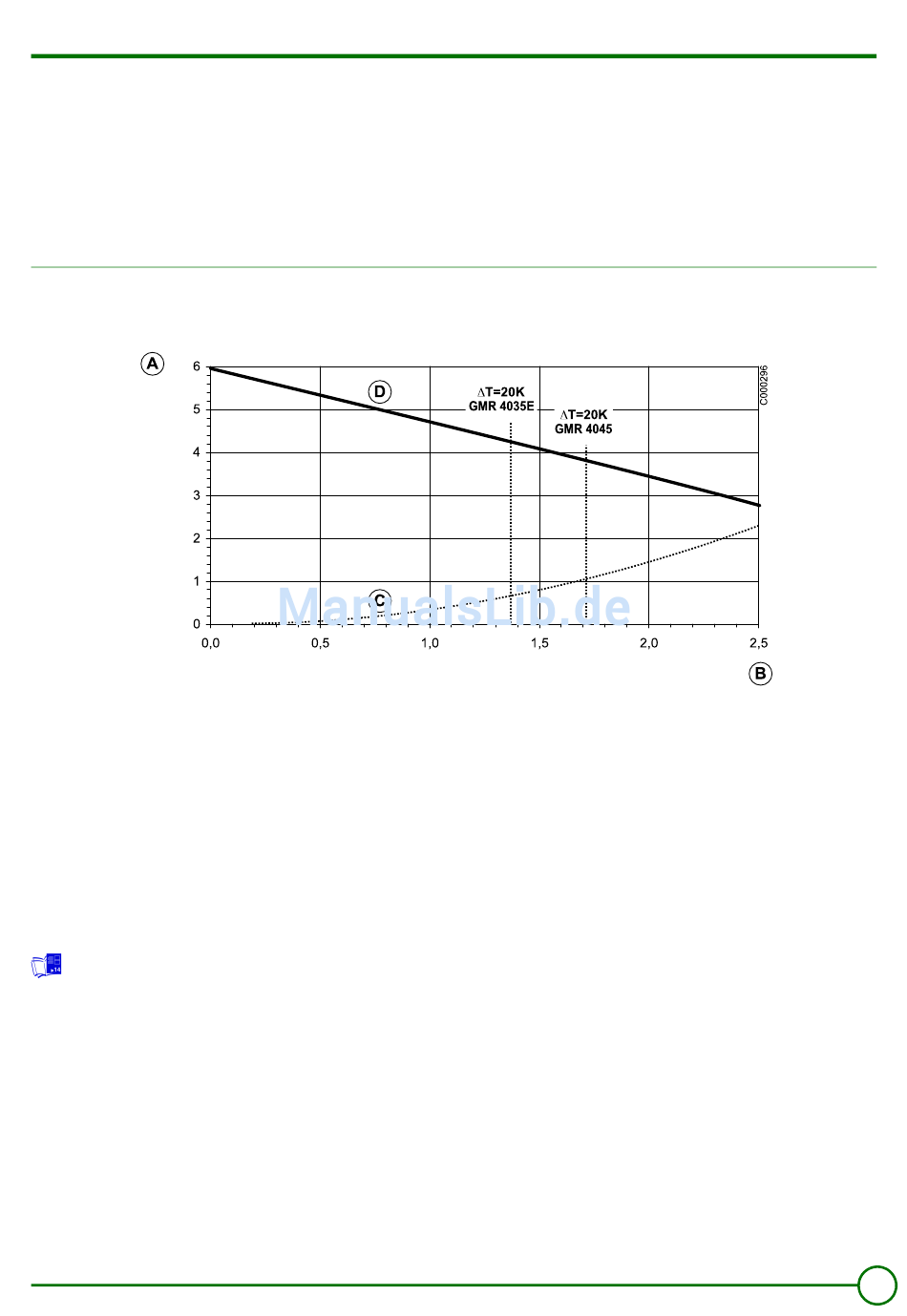

A. Förderhöhe (mWS)
3
B. Volumenstrom (m
/St)
C. Druckabfall GMR 4035E, GMR 4045
D. Förderhöhe Umwälzpumpe
Die Umwälzpumpe UPE25-60 ist eine elektronische Umwälzpumpe
mit einstellbarem konstantem Druck.
Den Wasserdurchfluss mit den Tasten + und - einstellen.
+: Den Wasserdurchfluss in der Anlage erhöhen,
-: Den Wasserdurchfluss in der Anlage verringern
Die Bedienungsanleitung wird mit der elektronischen
Umwälzpumpe geliefert.
21/09/07 - 300006831-001-F
(werkseitige
Ausführung
OPTIMAT GMR 4000 Condens
Die am Ausgang des Kessels vorliegende dynamische Höhe wird bei
gleichbleibendem Durchfluss anhand der Differenz zwischen der
dynamischen Höhe der Kessel-Zirkulationspumpe und dem
Druckabfall des Kessels ermittelt.
Beispiel : GMR 4035E mit elektronischer Zirkulationspumpe:
verfügbare dynamische Höhe bei 1.37 m
WS = 3.55 m WS (d. h. 355 mbar)
3
1.37 m
/St entspricht einer Last von 32 kW und einem
bei
Elektronische
Umwälzspumpe
Bestimmungsland) bei GMR 4045
3
/St = 4.2 m WS - 0.65 m
∆
t von 20 K
(Option
-
je
nach
15
