OERTLI OPTIMAT GMR 4035E Condens Technische Anleitung Seite 13

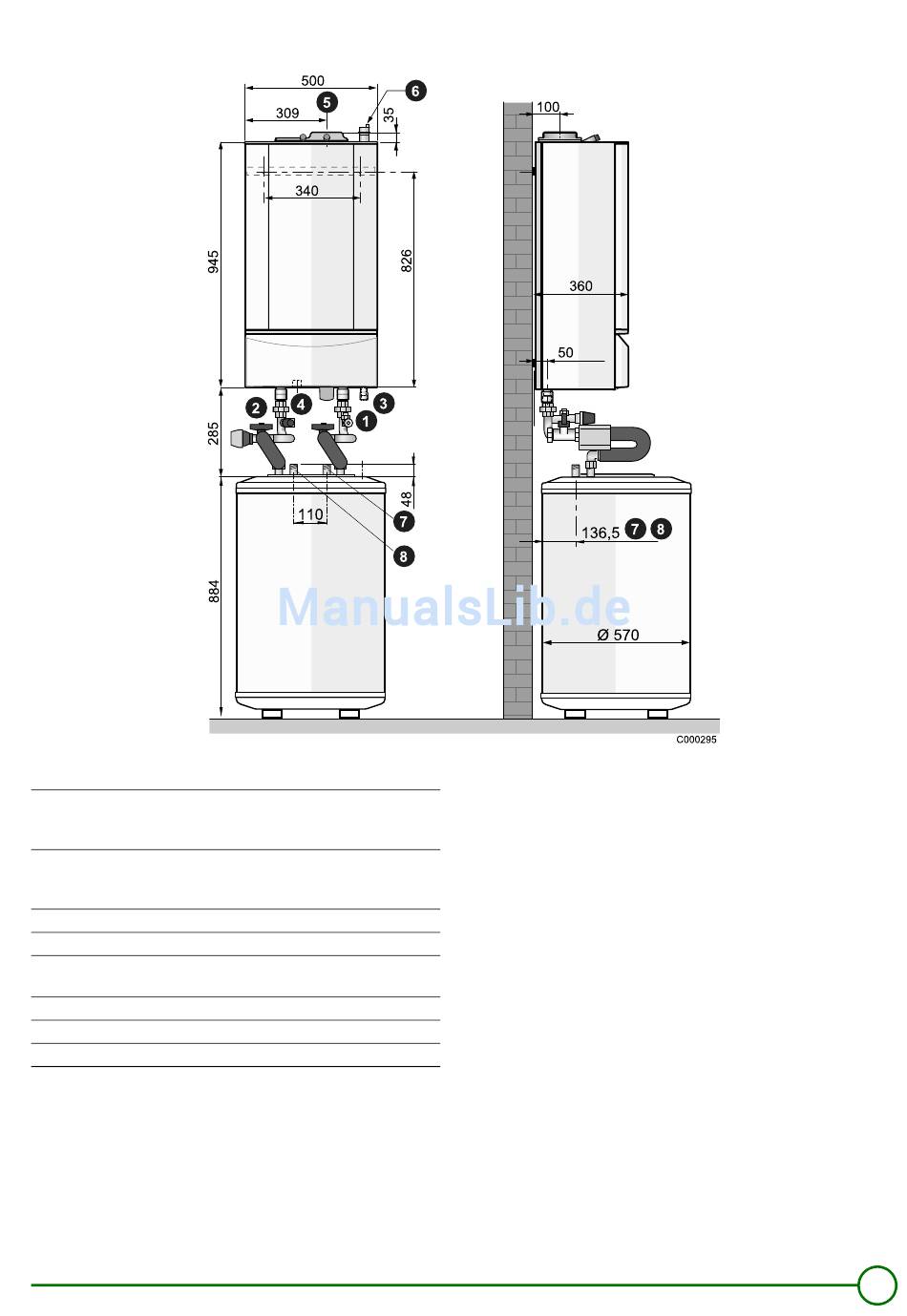

• GMR 4035E + Trinkwassererwärmer (130 Liter)
Heizungsvorlauf
1 R 1 1/4 oder
Rp1
Heizungsrücklauf
2 R 1 1/4 oder
Rp1
3 Gasanschluss R 3/4
4 Kondenswasserabfluss (Ø 25 mm Außen)
Luft/Abgas-Anschlussstutzen:
5
Ø 80/125 mm
6 Automatischer Entlüfter R 3/4
7 Warmwasseraustritt R 3/4
8 Kaltwassereintritt
R = Außengewinde
Rp = Innengewinde
G = Zylindrisches Außengewinde, Flachdichtung
21/09/07 - 300006831-001-F OPTIMAT GMR 4000 Condens
13
