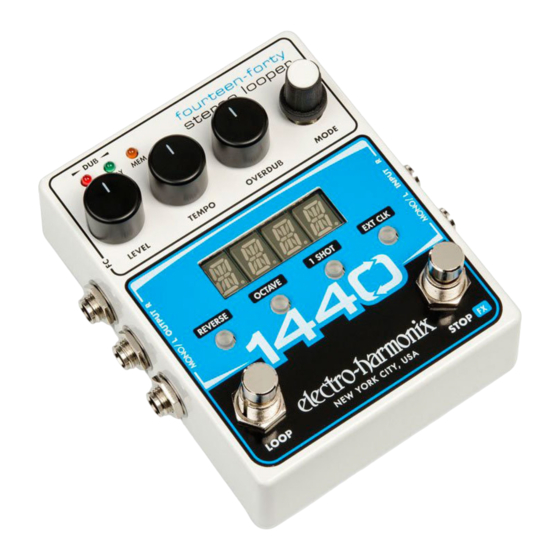

Herzlichen Glückwunsch zum Erwerb des 1440 Stereo Loopers, mit insgesamt
1440 Sekunden (24 Minuten) hochwertiger Stereo-Aufnahmekapazität und
Speicherplätze für ganze 20 Stereo-Loops. Der 1440er Looper ist vollgepackt mit
Funktionen wie Rückwärts -und Oktaveneffekten, Wiedergabe und Overdub bei
variablem Tempo, Ausblendautomatik bei Loop-Stopp, One-Shot, Fußtaster-
Retrigger, Synchronisierung zwischen Loops und MIDI-Clock, sowie einer
herunterladbaren App für Mac/Windows zum mühelosen Übertragen von Loops
zwischen Computer und Looper, anhand des mitgelieferten USB-Kabels.
Besondere Merkmale:
➢ 24 Minuten Loop-Aufnahmezeit.
➢ 20 auswählbare, unabhängige Stereo-Loops, die im Speicher verbleiben,
bis sie gelöscht werden.
➢ Hochwertige, unkomprimierte Audioqualität: A/D/A 24 Bit, Abtastrate 44,1
kHz.
➢ Undo-Redo-Funktion (auch über optionalen Fußtaster).
➢ Rückwärts -und Oktaveneffekte auf Knopfdruck, oder per Fußtaster.
➢ Wählbare Fußtasterfunktion: entweder STOPP oder Effekte (Rückwärts,
Oktave oder Loop-Retrigger).
➢ Unbegrenztes Overdubbing mit einstellbarem Rückkoppelungspegel.
➢ Optionale externe Fußtastersteuerung für Loopauswahl und Undo/Redo.
➢ Programmierbare
REC/DUB/PLAY (REC=Aufnahme, PLAY=Wiedergabe, DUB=Overdub).
➢ Einstellbare Ausblendzeit bei Abbrechung der Loopwiedergabe.
➢ Loop-Synchronisierung mit externer MIDI-Clock.
➢ Herunterladbare Mac- oder Windows-Anwendung zum mühelosen
Übertragen von Loops zwischen 1440er und Computer.
➢ USB-Anschluss für Audioübertragungen von Loops.
➢ Netzteil im Lieferumfang enthalten.
WARNUNG: Der 1440er wird mit dem Electro-Harmonix 96DC-200 Netzteil ausgeliefert
®
(kompatibel mit Boss
& Ibanez
Gleichspannung (DC), mit negativer Polung am Innenkontakt. Verwendung eines falschen
Netzteils oder eines Steckers mit falscher Polarität kann zu Personen- und Sachschäden
sowie Erlöschen der Garantie führen. Niemals eine Spannung von 10.5V DC an der
Stromeingangsbuchse überschreiten. Der 1440er wird nicht mit Batterien betrieben
Loopaufnahmesequenz:
®
: 9,6 Volt DC 200mA). Der 1440er benötigt 150mA bei 9V
REC/PLAY/DUB
oder
.
Werbung
Verwandte Anleitungen für Electro-Harmonix 1440 Stereo Loope
Inhaltszusammenfassung für Electro-Harmonix 1440 Stereo Loope
- Seite 1 ➢ Herunterladbare Mac- oder Windows-Anwendung zum mühelosen Übertragen von Loops zwischen 1440er und Computer. ➢ USB-Anschluss für Audioübertragungen von Loops. ➢ Netzteil im Lieferumfang enthalten. WARNUNG: Der 1440er wird mit dem Electro-Harmonix 96DC-200 Netzteil ausgeliefert ® ® (kompatibel mit Boss &...
- Seite 2 Anmerkungen und technische Daten ....... . . 14 Garantiebestimmungen und Konformität ..…....15 Electro-Harmonix 1440...
- Seite 3 Schnellstartanleitung Den 1440er einrichten 1. Das mitgelieferte Netzteil EHX9.6DC an die 9V-Buchse oben am 1440er anschließen. Den Netzadapter ans Stromnetz anschließen. 2. Die Gitarre oder ein anderes Instrument mit einem standardmäßigen 6,3mm- Instrumentenkabel an die INPUT-Buchse(n) anschließen. Die Ausgangsbuchse(n) OUTPUT über ein weiteres standardmäßiges 6,3mm-Instrumentenkabel mit dem Verstärker oder einem anderen Audiogerät verbinden.
- Seite 4 3. MIDI MASTER WIEDERGABE: Vom MIDI-Clock-Master aus die Wiedergabe starten. Die 1 SHOT Taste blinkt bei jedem 1. Taktschlag, während die EXT CLK Taste bei den anderen Taktschlägen in jedem Takt aufblinkt. 4. AUFNEHMEN: Um einen Loop aufzunehmen, den LOOP Fußtaster drücken. Die REC-LED blinkt, wenn aktiviert bzw.
- Seite 5 1. LEVEL Regler: Steuert den Ausgangspegel des aktuell abspielenden Loops. Bei etwa 3 Uhr am Drehregler entspricht der Looppegel dem Einheitswert (Verstärkungsfaktor 1). Das trockene Signal wird gepuffert, auf Einheit gesetzt, und bleibt im 1440er immer analog - über den gesamten Signalweg. 2.
- Seite 6 7. PLAY LED Zeigt an, dass Loopwiedergabe oder- Overdub stattfindet. Leuchten sowohl REC- als auch PLAY-LEDs, wird ein Overdub durchgeführt. 8. MEM LED Zeigt an, dass Audiomaterial in der aktuellen Loop-Speicherbank vorhanden ist. 9. MODE Drehregler und Taster Der MODE Regler hat zwei Funktionen: 1) Die verfügbaren Modi zu durchblättern, und 2) den Wert des gewählten Modus einzustellen.
- Seite 7 3. USB Anschluss Diesen Mini-USB-Anschluss verwenden, um den 1440er an einen Computer anzuschließen. Loop-Audio kann auf dem Computer gesichert werden, oder es können Loops mit der Electro-Harmonix 1440 Loop Manager Anwendung für Mac und Windows auf den 1440er wiederhergestellt werden. Siehe "USB-Datei- Sicherung"...
- Seite 8 Loopen: Grundlagen Loop Aufnehmen 1. Um einen Loop aufzunehmen, lediglich eine leere Bank wählen und einmal den LOOP- Fußschalter drücken. Die REC-LED leuchtet dauerhaft, und die Aufnahme beginnt sofort. Hinweis: Wenn an den Eingangsbuchsen nichts angeschlossen ist, wird keine Loop- Aufnahme gestartet, und das 4-stellige Display zeigt blinkend "IN-J"...
- Seite 9 Undo-Redo Funktion 1. Um ein Overdub während der Loopwiedergabe rückgängig zu machen (die letzte Audioschicht zu entfernen), den LOOP-Fußschalter 2 Sekunden lang gedrückt halten. Auf dem Display wird "UNDO" angezeigt und das vorherige Overdub wird entfernt. 2. Um ein Overdub während der Loopwiedergabe wiederherzustellen (die letzte Audioschicht wiederaufzurufen): den LOOP-Fußtaster drücken und 2 Sekunden lang gedrückt halten.
- Seite 10 t Falls während einer Loopaufnahme die gesamte Loop-Aufnahmezeit von 1440 Sekunden erreicht wird, bricht die Aufnahme automatisch ab. Die REC-LED erlischt, die PLAY-LED leuchtet auf, und der Loop wird sofort abgespielt. Die MEM-LED leuchtet ebenfalls dauerhaft und zeigt damit an, dass sich Loop-Audio im Speicher befindet. Modusdrehregler Funktionen Wenn die gewünschte Einstellung erreicht ist, diese entweder unverändert angezeigt lassen, oder den Mode Regler drücken, um im Anzeigemenü...
- Seite 11 EXT CLK - Aufnahme Bei allen EXT-Modi gilt: Die Wiedergabe am MIDI-Clock Mastergerät starten, dann den 1440er Loop Fußtaster drücken. Die Aufnahme beginnt mit dem nächsten 1. Taktschlag (Beat 1), bei Druck auf den LOOP Fußtaster. Bei uneingeschränktem externem Taktgebermodus (XT) kann die Aufnahmebereitschaft des 1440ers so konfiguriert werden, dass die Aufzeichnung in dem Augenblick beginnt, in dem Wiedergabe auf dem MIDI-Clock Master aktiviert wird.
- Seite 12 TM.KN – Tempo Drehregler Fein/Grob-Modus In diesem Modus lässt sich die Präzision des TEMPO-Reglers ändern. Den MODE-Regler drücken, wenn in der Anzeige "TM.KN" blinkt. Für den TEMPO-Regler stehen folgende zwei Modi zur Verfügung: -11-...
- Seite 13 COAR Grobmodus. Der TEMPO-Regler ändert die Loopgeschwindigkeit in Halbtonschritten. Zum Beispiel von C auf Cis auf D, Es usw., bis zu +/- 1 Oktave. FINE Feinmodus (Werkseinstellung). Der TEMPO-Regler ändert die Loopgeschwindigkeit in Schritten von 1 BPM, z.B. von 120 über 121 auf 122 usw., bis zu +/- 1 Oktave. Hinweis: Bei Aktivierung von EXT CLK wird der TEMPO-Regler deaktiviert.
- Seite 14 1. Den Netzstecker ziehen oder die Stromversorgung des 1440ers unterbrechen. 2. Die REVERSE Taste drücken und gedrückt halten. 3. Den 1440er ans Netz anschließen, während die REVERSE Taste gedrückt gehalten bleibt. 4. Die REVERSE Taste weiterhin gedrückt halten, bis entweder die REC oder PLAY-LED blinken.
- Seite 15 Aufnahme oder beim Overdub kann Retrigger nicht ausgelöst werden. USB-Import und -Export Mit der Electro-Harmonix 1440 Loop Manager Anwendung für Mac oder Windows können alle auf dem 1440er erstellten Loops bequem gesichert und wiederhergestellt werden. Außerdem können die meisten Audiodateien, die sich bereits auf dem Computer befinden, in eine Loop-Datenbank auf dem 1440er exportiert werden.
- Seite 16 Firmware- und Anwendungsaktualisierung Die 1440 Loop Manager-Anwendung ermöglicht das Aktualisieren der 1440er- Firmware sowie der Anwendungssoftware selbst. Die Schaltfläche "Einstellungen" in der oberen rechten Ecke anklicken, um das Einstellungsmenü zu öffnen. Hier lässt sich auswählen, ob die Anwendung per Klick auf “Software Update…“, oder der 1440er per Klick auf “Firmware Update…”...
- Seite 17 ONTAKTDATEN Bitte das Gerät online auf https://www.ehx.com/product-registration anmelden, oder die beigefügte Garantiekarte uns innerhalb von 10 Tagen nach dem Kauf zuschicken. Electro-Harmonix wird nach unserem Ermessen ein Produkt, das wegen Materialdefekts oder Herstellungsfehler funktionsuntüchtig ist, für den Zeitraum eines Jahres ab dem Kaufdatum reparieren oder ersetzen. Dies trifft nur auf Erstkäufer zu, die ihr Produkt von einem autorisierten Electro-Harmonix Händler erworben haben.
- Seite 18 ONFORMITÄTSERKLÄRUNG Dieses Gerät ist geprüft worden und entspricht den Grenzwerten eines digitalen Geräts der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sind so definiert, dass sie ausreichenden Schutz gegen störende Interferenzen in einer Wohnumgebung gewährleisten. Von diesem Gerät wird Energie in Form von Funkfrequenzen erzeugt, verwendet und womöglich ausgestrahlt, die, falls das Gerät nicht ordnungsgemäß...
