Verwandte Anleitungen für Electro-Harmonix 720
Inhaltszusammenfassung für Electro-Harmonix 720

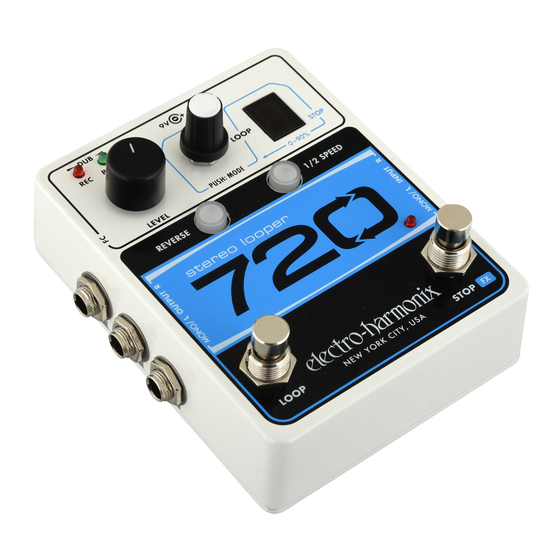

- Seite 1 Stereo Looper Herzlichen Glückwunsch zum Erwerb des Loopers 720! Er bietet 720 Sekunden Stereo-Aufnahmezeit mit hoher Qualität und die Möglichkeit, 10 verschiedene Loops zu speichern. Der Looper 720 ist ausgestattet mit Funktionen wie Wiedergabe rückwärts oder mit halber Geschwindigkeit, Wiedergabe-Fade-Out, Echtzeit-Ablaufanzeige und einem praktischen, programmierbaren zweiten Fußschalter.
- Seite 2 LEVEL-Regler – Steuert den Ausgangspegel des gespielten Loops. Das trockene Signal bleibt zwischen Eingang zu Ausgang auf demselben Pegel. Das trockene Signal bleibt auch auf dem gesamten Signalweg im 720 analog. LOOP-Fußschalter – Der LOOP-Fußschalter wird verwendet, um Loops aufzunehmen, zu überspielen und wiederzugeben. Der LOOP-Fußschalter kann auch zum Stoppen von Loops und für die Undo- / Redo-Funktion verwendet...
- Seite 3 Die Quellenimpedanz des MONO / L-Ausgangs beträgt ca. 330 Ω. Hinweis: Die MONO / L OUTPUT-Buchse funktioniert im Batteriebetrieb auch als Trennschalter zwischen Batterie und Schaltkreis. Wenn der 720 nicht verwendet wird, muss das Kabel von dieser Buchse getrennt werden, um die Batteriekapazität zu schonen.
- Seite 4 FC Jack – 3-polige Klinkenbuchse zum Anschluss externer Fußschalter. An diese Buchse können weit verbreitete Drei-Tasten-Fußschalter angeschlossen werden, um beim 720 die Funktionen Bank auf, Bank ab und sofortiges Undo / Redo zu steuern. ® Der Digitech FS3X Drei-Tasten-Fußschalter [siehe: http://digitech.com/en- US/products/fs3x-3-button-footswitch] wird für diese Anwendung empfohlen.
- Seite 5 Hinweis: Wenn die Aufnahmereihenfolge REC / DUB / PLAY ist, bleibt die REC-LED an, wenn der LOOP-Fußschalter erneut einmal gedrückt wird. Die Aufnahme stoppt und der 720 arbeitet anschließend sofort im Overdub-Modus weiter. Alle Loops werden wieder und wieder abgespielt. Jedes Mal, wenn der Loop wiederholt wird, schaltet sich die PLAY LED kurz aus.
- Seite 6 Eine Overdub-Aufnahme ändert niemals die Spielzeit des Loops. Der 720er kann unbegrenzt overdubben, so dass dem Loop immer wieder neues Audiomaterial hinzugefügt werden kann. Nach Abschluss eines oder mehrerer Overdubs ist die UNDO / REDO- Funktion aktiviert Der letzte Overdub kann unbegrenzt oft rückgängig gemacht oder wiederhergestellt werden.
- Seite 7 Alle aufgezeichneten Audiodaten werden automatisch im internen Speicher gespeichert. Alle aufgenommenen Loops bleiben im Speicher, bis sie gelöscht werden. Beim Ausschalten des 720 werden keine Loops gelöscht, außer wenn während der Loop-Aufnahme die Stromzufuhr unterbrochen wird. Wird beim Aufnehmen eines Loops oder Overdubs die Stromzufuhr unterbrochen, wird die Aufnahme vom 720 nicht gespeichert.
- Seite 8 Wenn während der Aufnahme eines Loop die vollen 720 Sekunden der Loop- Aufnahmezeit erreicht werden, stoppt die Aufnahme automatisch. Die REC- LED erlischt, die PLAY-LED leuchtet und der Loop wird sofort abgespielt. Die MEM-LED leuchtet ebenfalls dauerhaft und zeigt das Vorhandensein von aufgezeichnetem Loopmaterials an.
- Seite 9 Position wird angezeigt und die Ziffernanzeige blinkt kurz, um anzuzeigen, dass der Loop-Fortschritt-Modus bereit ist, weiterzulaufen, wenn die Wiedergabe gestartet wird. MODUS AUSBLENDEN (FADEOUT) Wenn im Display ein F blinkt, ist der Modus Fadeout aktiviert. Im Fadeout-Modus den LOOP-Regler drehen, um die Ausblend-Zeit zwischen 0 und 9 einzustellen, wobei der Wert „0“...
- Seite 10 - BATTERIEWECHSEL - Zum Wechseln der 9V Batterie die vier Schrauben am Boden des 720 entfernen. Dann die Bodenplatte abnehmen und die Batterie ersetzen. Während die Bodenplatte entfernt ist, darf die Platine nicht berührt werden, weil sonst Bauteile beschädigt werden könnten.
- Seite 11 Garantiekarte ausfüllen, und uns innerhalb von 10 Tagen nach dem Kauf zuschicken. Electro-Harmonix wird nach eigenem Ermessen ein Produkt, das wegen Materialdefekts oder Herstellungsfehler funktionsuntüchtig ist, für den Zeitraum eines Jahres ab dem Kaufdatum reparieren oder ersetzen.
- Seite 12 Elektromagnetische Verträglichkeit / Konformitätserklärung Dieses Gerät ist geprüft worden und entspricht den Grenzwerten eines digitalen Geräts der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sind so definiert, dass sie ausreichenden Schutz gegen störende Interferenzen in einer Wohnumgebung gewährleisten. Von diesem Gerät wird Energie in Form von Funkfrequenzen erzeugt, verwendet und womöglich ausgestrahlt, die, falls das Gerät nicht ordnungsgemäß...
