Glückwunsch zum Erwerb des Grand Canyon, eines überragend klingenden, unglaublich
mächtigen Delay und Looper Pedals. Im Grand Canyon findet sich eine üppige Reihe von
atemberaubenden Effekten. Es gibt eine große Anzahl an Delays und Texturen zu entdecken,
darunter klare oder samplereduzierte digitale Delays, exquisite Deluxe Memory Man, rhythmische
Trommel, und warme Band Echos, Plattenhall, polyphoner Pitch-Shift, und himmlischer
Schimmer. Der Grand Canyon bietet sogar einen voll ausgestatteten Looper, der gleichzeitig mit
jedem der Verzögerungseffekte verwendet werden kann, um satte, geschichtete Klangwelten
her zu zaubern. Die Effekte lassen sich mit einer Vielzahl intuitiver Regler fein abstimmen, und
liefern so ein inspirierendes und großartiges Erlebnis.
WARNUNG: Der Grand Canyon wird mit einem Electro-Harmonix 9.6DC-200BI Netzteil
geliefert. Der Grand Canyon benötigt 150mA bei 9V Gleichspannung (DC) mit negativem
Innenpol am Stecker. Verwendung eines falschen Netzteils, oder eines Steckers mit falscher
Polarität kann den Grand Canyon beschädigen, und zum Erlöschen der Garantie führen.
Niemals eine Spannung von 10,5V DC an der Stromeingangsbuchse überschreiten. Netzteile
die weniger als 150mA liefern, führen zu fehlerhaftem Verhalten des Grand Canyon.
12 Delay Typen bieten eine breitgefächerte Zahl von Verzögerungs- und Echo-Effekten
Bis zu 3 Sekunden Delay-Zeit
TAP Fußtaster mit 9 Tap Divide Einstellungen für präzise Delay-Zeiten
Stereo Ausgang für Stereodelay und Ping Pong Effekte
Bis zu 16 Minuten Aufnahmezeit mit dem voll ausgestatten Looper, der unbegrenzte
Overdubs, Undo/Redo, einen eigenen Stopp Taster, Loop- Ausblendung,
Rückwärtswiedergabe und Temporegelung bietet
Der Looper kann die internen Stereodelay Effekte aufnehmen und overdubben
Das Audiomaterial des Loops bleibt im Grand Canyon, bis es gelöscht wird, auch nach
Unterbrechung der Stromversorgung
Einfacher Drucktastenzugriff auf besondere Funktionen wie Delay-Tails, Momentaner
Effekt Modus, und Ping Pong Ausgang
13 Presets können gespeichert und aufgerufen werden: ein Preset für jeden Delay Typ,
und einer für den Looper
Programmierbare Kontrollpedal Einstellungen ermöglichen die Steuerung jeder
Kombination von Grand Canyon Reglern durch ein externes Kontrollpedal
Anschluss für einen externen 1-, 2- oder 3-fachen Fußtaster bietet zusätzliche
Steuerungsmöglichkeiten
Hochwertiger analoger Bypass, und sanftes Umschalten

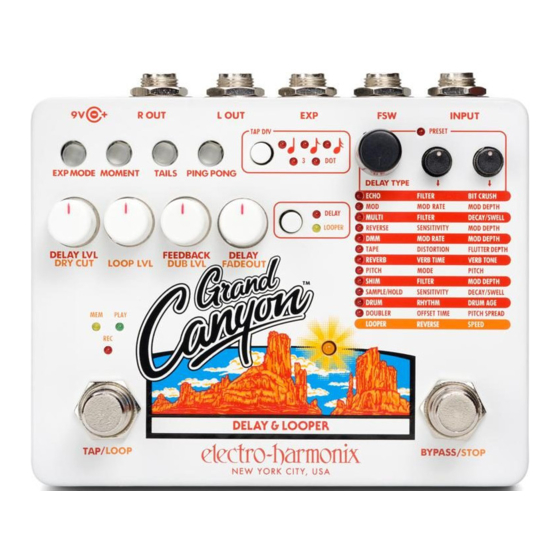

GRAND CANYON
Multifunktions-Delay & Looper
- BESONDERHEITEN -
1
