15. MONO/L INPUT 6,3mm Instrument- oder Line-Eingangsbuchse links. Den Ausgang
des Instruments oder eines anderen Effektpedals mit dieser Buchse verbinden. Bei
Verwendung eines einzelnen Eingangs sollte es der MONO/L Eingang sein. Die
Eingangsimpedanz an dieser Buchse beträgt 1MΩ. Der maximal zulässige Signalpegel
an dieser Buchse beträgt +6 dBu. Der Eingang ist asymmetrisch.
16. R INPUT 6,3mm Instrument- oder Line-Eingangsbuchse rechts. Den Ausgang
des Instruments oder eines anderen Effektpedals mit dieser Buchse verbinden.
Diese Buchse für den Stereobetrieb verwenden . Die Eingangsimpedanz an dieser
Buchse beträgt 1MΩ. Der maximal zulässige Signalpegel an dieser Buchse
beträgt +6 dBu. Der Eingang ist asymmetrisch.
17. MONO/L OUTPUT 6,3mm Ausgangsbuchse links. Das linke Ausgangssignal
wird über diese Buchse ausgegeben. Das am linken Eingang anliegende
trockene Signal wird nur an der MONO/L-Ausgangsbuchse ausgegeben. Die
Quellenimpedanz des MONO/L-Ausgangs beträgt ungefähr 370Ω.
18. R OUTPUT 6,3mm Ausgangsbuchse rechts. Das rechte Ausgangssignal wird
über diese Buchse ausgegeben. Das am rechten Eingang anliegende trockene
Signal wird nur an der R OUTPUT Ausgangsbuchse ausgegeben. Die
Quellenimpedanz des R-Ausgangs beträgt ebenfalls 370Ω.
19. FC Buchse 6,3mm TRS Fußschalterbuchse. Diese mit dem Electro-Harmonix
Triple Foot Controller verwenden, um Bank auf/ab und sofortiges Undo/Redo
( Rückgängig machen/Wiederherstellen) am 1440er zu steuern.
Spitze (Tip) = Sofortiges Undo-Redo
Ring = Speicherbank ab
Spitze (Tip)+Ring = Speicherbank auf

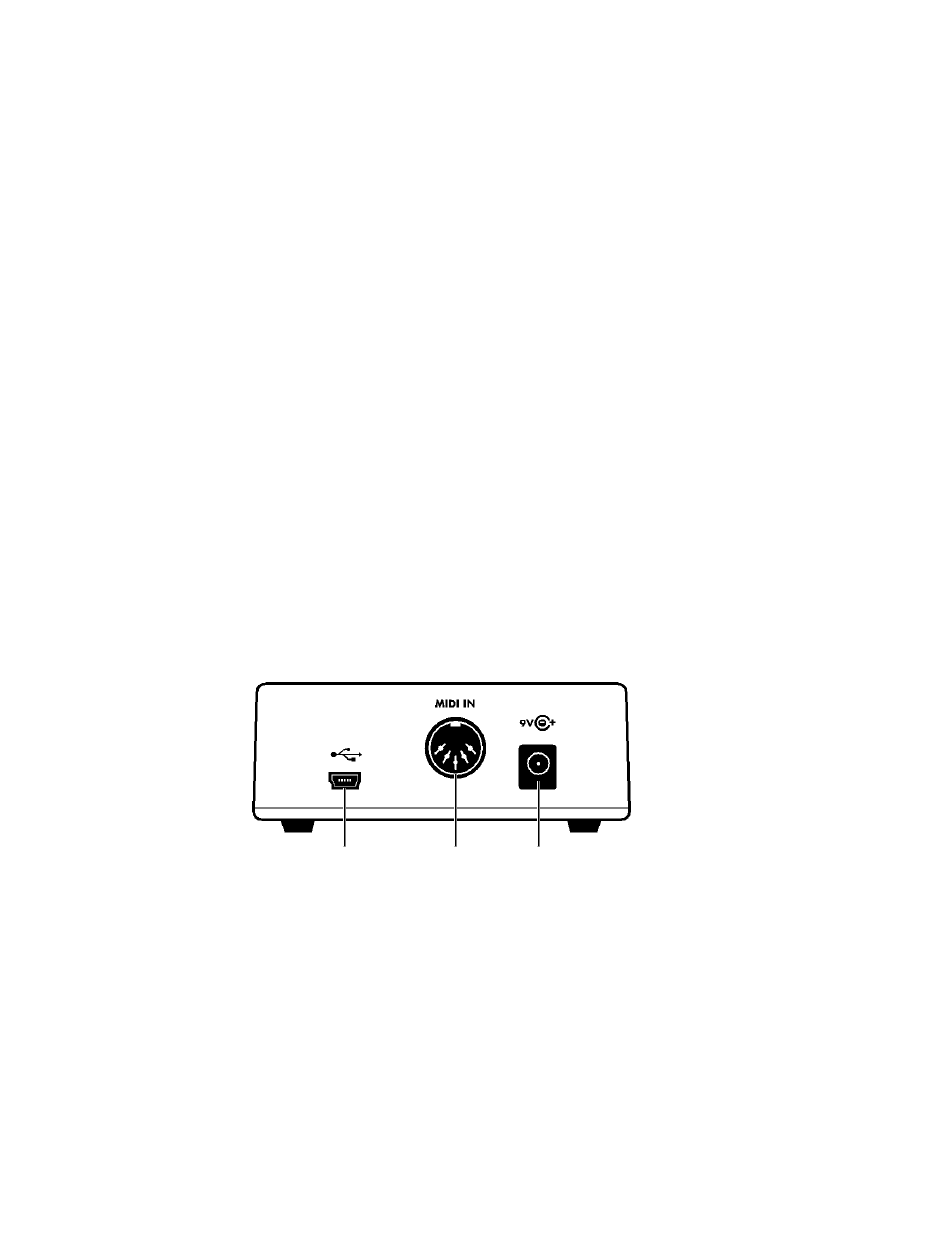

Anschlüsse am Kopfende
1. 9V Strombuchse Den Ausgang des mitgelieferten Netzteils mit der 9V-Hohlbuchse
an der Oberseite des 1440ers verbinden. Der 1440er verbraucht maximal 150mA bei
9V Gleichstrom, und benötigt einen Stecker mit negativem Innenpol.
2. MIDI IN Buchse Die MIDI IN-Buchse ermöglicht es dem 1440er, das Tempo mit
einem externen MIDI-Gerät zu synchronisieren. Wenn der EXT CLK Taster leuchtet,
wird das 1440er Tempo von dem an dieser Buchse empfangenen MIDI-Clock Signal
vorgegeben. Der 1440er ist außerdem im Stande, auf MIDI-Start- und Stopp-Befehle
zu reagieren. Siehe "Externer Taktgebermodus" auf Seite 10 für weitere Einzelheiten
über MIDI mit dem 1440er.
3. USB Anschluss Diesen Mini-USB-Anschluss verwenden, um den 1440er an einen
Computer anzuschließen. Loop-Audio kann auf dem Computer gesichert werden,
oder es können Loops mit der Electro-Harmonix 1440 Loop Manager Anwendung für
Mac und Windows auf den 1440er wiederhergestellt werden. Siehe "USB-Datei-
Sicherung" auf Seite 12 für Einzelheiten zur Verwaltung von Audiodateien. Die
1440er Firmware kann auch über USB aktualisiert werden.
ANSCHLÜSSE
3
2
- 7 -
1
