(Kontakt öffnet, wenn die Abdeckung
entfernt wird).

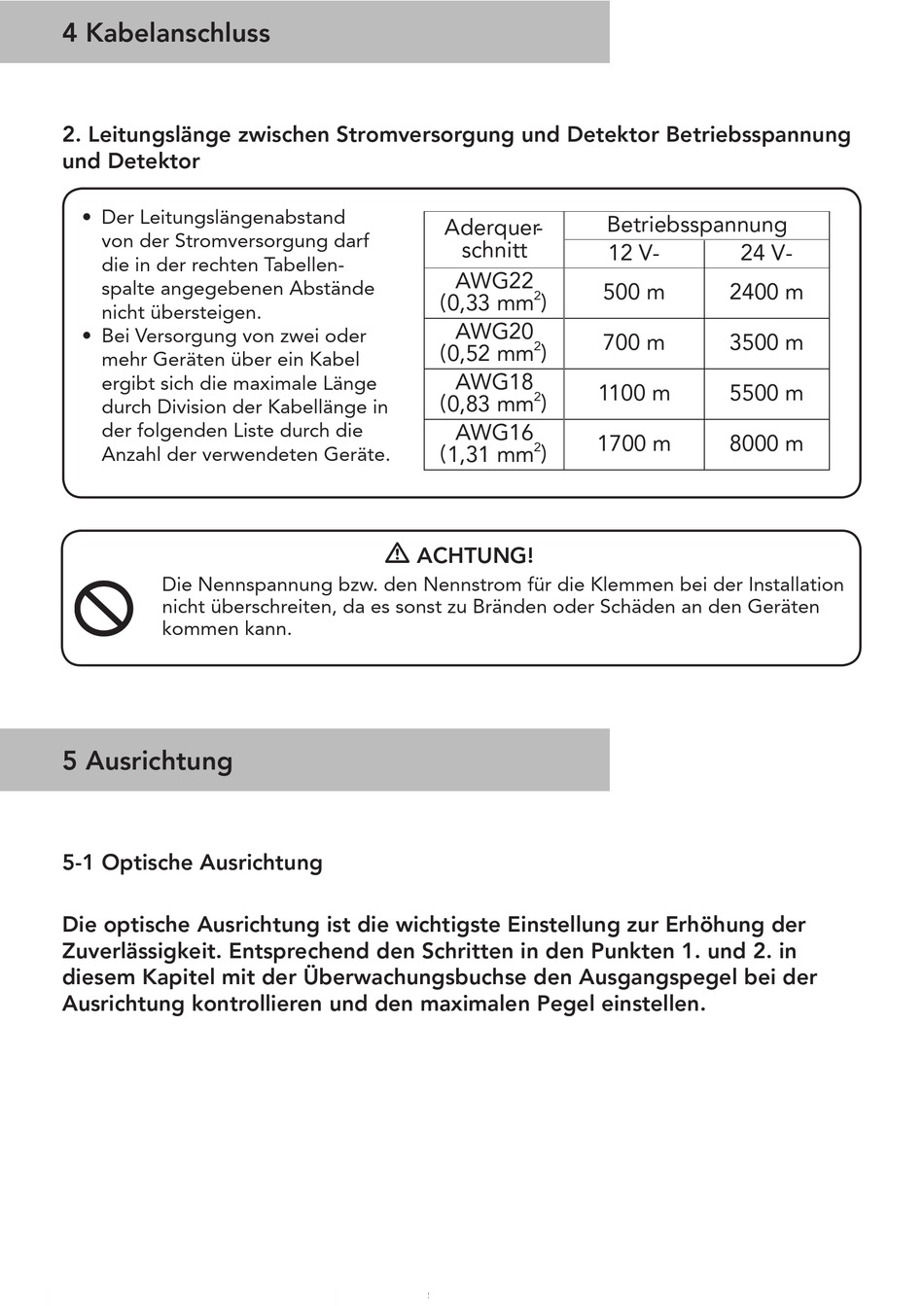

4 Kabelanschluss
Potenzialfreier Kontaktausgang
Kontaktschaltleistung:
28 V- und max. 0,2 A
Betriebsspannung
10,5–28 V-
2. Leitungslänge zwischen Stromversorgung und Detektor Betriebsspannung
und Detektor
DECKELKONTAKT
• Der Leitungslängenabstand
von der Stromversorgung darf
die in der rechten Tabellen-
spalte angegebenen Abstände
nicht übersteigen.
Auswahlschalter
• Bei Versorgung von zwei oder
mit Schließer/Öffner
mehr Geräten über ein Kabel
ergibt sich die maximale Länge
durch Division der Kabellänge in
der folgenden Liste durch die
Anzahl der verwendeten Geräte.
mal 0,2 A
Die Nennspannung bzw. den Nennstrom für die Klemmen bei der Installation
nicht überschreiten, da es sonst zu Bränden oder Schäden an den Geräten
kommen kann.
etriebsspannung 10,5–28 V-
DECKELKONTAKT

5 Ausrichtung

5-1 Optische Ausrichtung

Die optische Ausrichtung ist die wichtigste Einstellung zur Erhöhung der
Zuverlässigkeit. Entsprechend den Schritten in den Punkten 1. und 2. in
diesem Kapitel mit der Überwachungsbuchse den Ausgangspegel bei der
Ausrichtung kontrollieren und den maximalen Pegel einstellen.
AUS
EIN
Schließer
Öffner
Aderquer-
schnitt
AWG22
2
( 0,33 mm
)
AWG20
2
( 0,52 mm
)
AWG18
( 0,83 mm
2
)
AWG16
( 1,31 mm
2
)
m
ACHTUNG!
Betriebsspannung
12 V-
24 V-
500 m
2400 m
700 m
3500 m
1100 m
5500 m
1700 m
8000 m
