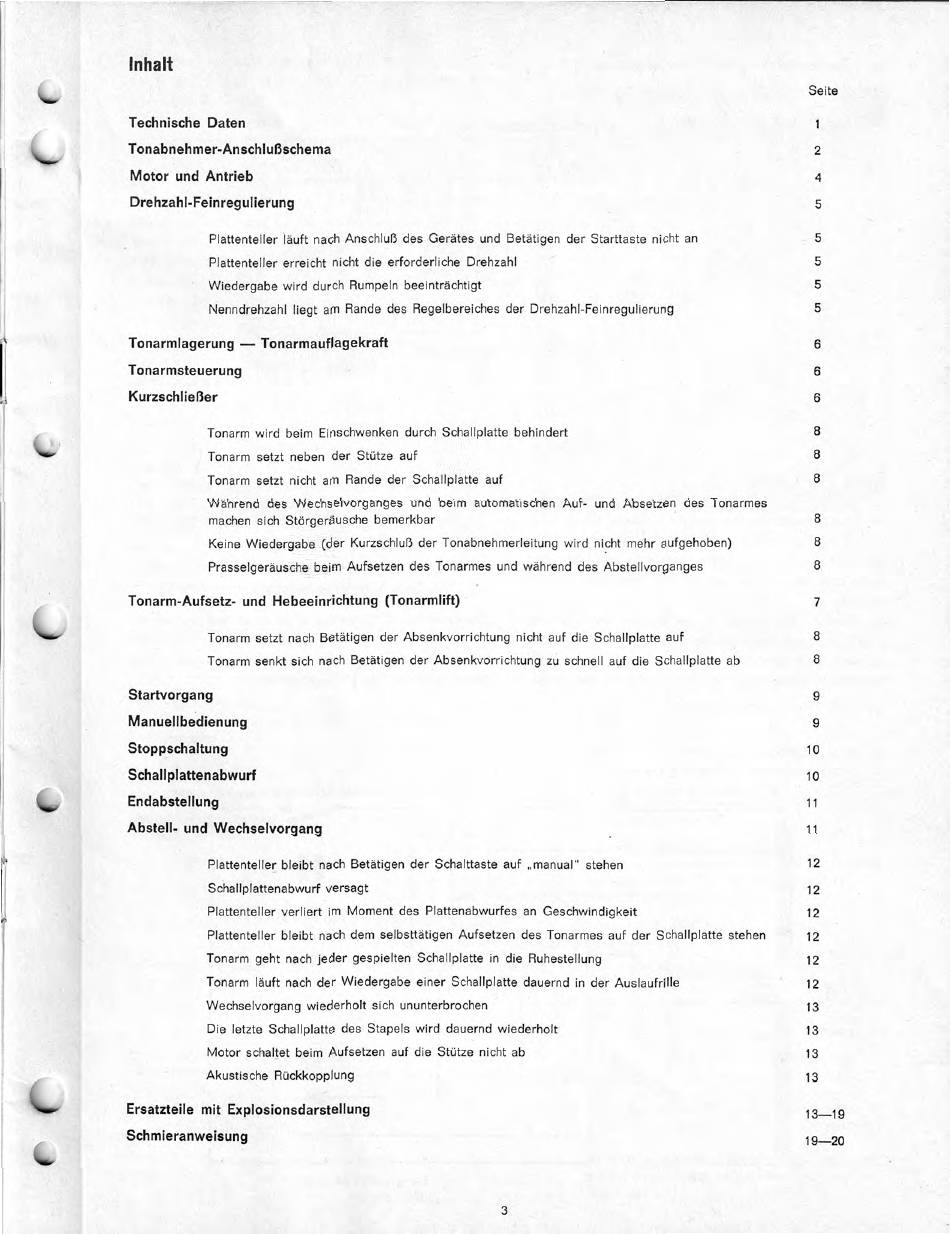

Inhaltsverzeichnis - Dual 1010 F Serviceanleitung

Inhalt
Seite
Technische Daten
1
Tonabnehmer-Anschlußschema
2
Motor und Antrieb
4
Drehzahl-Feinregulierung
5
Plattenteller läuft nach Anschluß des Gerätes und Betätigen der Starttaste nicht an 5
Plattenteller erreicht nicht die erforderliche Drehzahl 5
Wiedergabe wird durch Rumpeln beeinträchtigt 5
Nenndrehzahl liegt am Rande des Regelbereiches der Drehzahl-Feinregulierung
5
Tonarmlagerung - Tonarmauflagekraft
6
Tonarmsteuerung
6
Kurzschließer
6
Tonarm wird beim Einschwenken durch Schallplatte behindert
8
Tonarm setzt neben der Stütze auf
8
Tonarm setzt nicht am Rande der Schallplatte auf
8
Während des Wechselvorganges und beim automatischen Auf- und Absetzen des Tonarmes
machen sich Störgeräusche bemerkbar
8
Keine Wiedergabe (der Kurzschluß der Tonabnehmerleitung wird nicht mehr aufgehoben)
8
Prasselgeräusche beim Aufsetzen des Tonarmes und während des Abstellvorganges
8
Tonarm-Aufsetz- und Hebeeinrichtung (Tonarmlift)
7
Tonarm setzt nach Betätigen der Absenkvorrichtung nicht auf die Schallplatte auf
Tonarm senkt sich nach Betätigen der Absenkvorrichtung zu schnell auf die Schallplatte ab
8
8
Startvorgang
9
Manuellbedienung
9
Stoppschaltung
10
Schallplattenabwurf
10
Endabstellung
11
Abstell- und Wechselvorgang
11
Plattenteller bleibt nach Betätigen der Schalttaste auf „manual" stehen
12
Schallplattenabwurf versagt
12
Plattenteller verliert im Moment des Plattenabwurfes an Geschwindigkeit
12
Plattenteller bleibt nach dem selbsttätigen Aufsetzen des Tonarmes auf der Schallplatte stehen
12
Tonarm geht nach jeder gespielten Schallplatte in die Ruhestellung
12
Tonarm läuft nach der Wiedergabe einer Schallplatte dauernd in der Auslaufrille
12
Wechselvorgang wiederholt sich ununterbrochen
13
Die letzte Schallplatte des Stapels wird dauernd wiederholt
13
Motor schaltet beim Aufsetzen auf die Stütze nicht ab
13
Akustische Rückkopplung
13
Ersatzteile mit Explosionsdarstellung
Schmieranweisung
13-19
19-20
3
