Service-
Anleitung

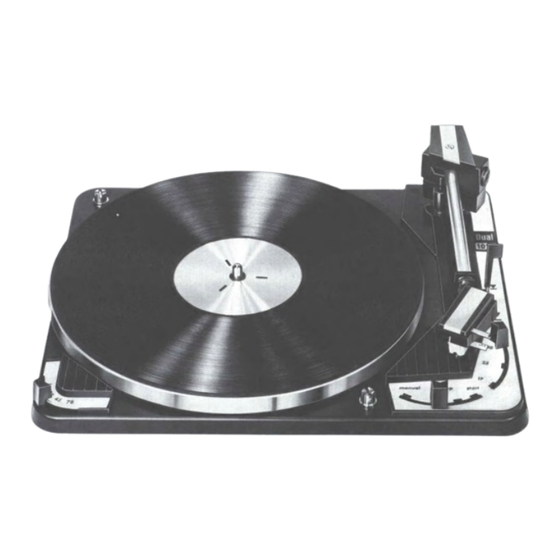

Dual 1010 $
Zu verwenden in Verbindung mit der Service-Instruktion Dual 1010 A
Für den
Fachhandel
Technische Daten:
Stromart:
Netzspannung:
Antrieb:
Leistungsaufnahme:
Gleichlauf:
Plattenteller-Drehzahlen:
Störspannungsabstand:
Tonabnehmerkopf:
Gewicht:
Abmessungen
und erforderlicher
Werkbrettausschnitt:
Wechselstrom 50 oder 60 Hz, umrüstbar durch Austausch der Antriebsrolle (96, Fig. 2)
110, 150 oder 220 Volt umschaltbar (siehe Fig. 3 Service-Instruktion
Dual
1010 A)
zweipoliger
Einphasen-Asynchronmotor
ca. 6,5 Watt + 10%, bei 220 V 50 Hz
gemessen mit EMT 420 gehörrichtig bewertet, Gesamtgleichlauffehler
mit Plattenteller 21 cm Ø max. + 0,25%
mit Plattenteller 27 cm Ø max. + 0,17%
78, 45, 33/3 und 16% U/min
bezogen auf 100 Hz, 1,4 cm/s mit Meßschallplatte DGG 99012
100 Hz > 42 db
250 Hz > 50 db
abnehmbar, geeignet zur Aufnahme aller Kristall-, Keramik- und Halbleiter-Tonabnehmer-
systeme mit 1⁄2" Befestigung und einem Eigengewicht bis max. 5 و
Standardausrüstung:
TK 151
mit Stereo-Kristall-Tonabnehmersystem
CDS
630/5
mit Plattenteller 21 cm Ø, 3,6 kg
mit Plattenteller 27 cm ®, 4,2 kg
siehe Einbauschablone
DUAL
GEBRÜDER
STEIDINGER
- 7742
ST.GEORGENI/SCHWARZWALD
V 383
7/37
H
Printed
in Germany
Ausgabe
1D 5
