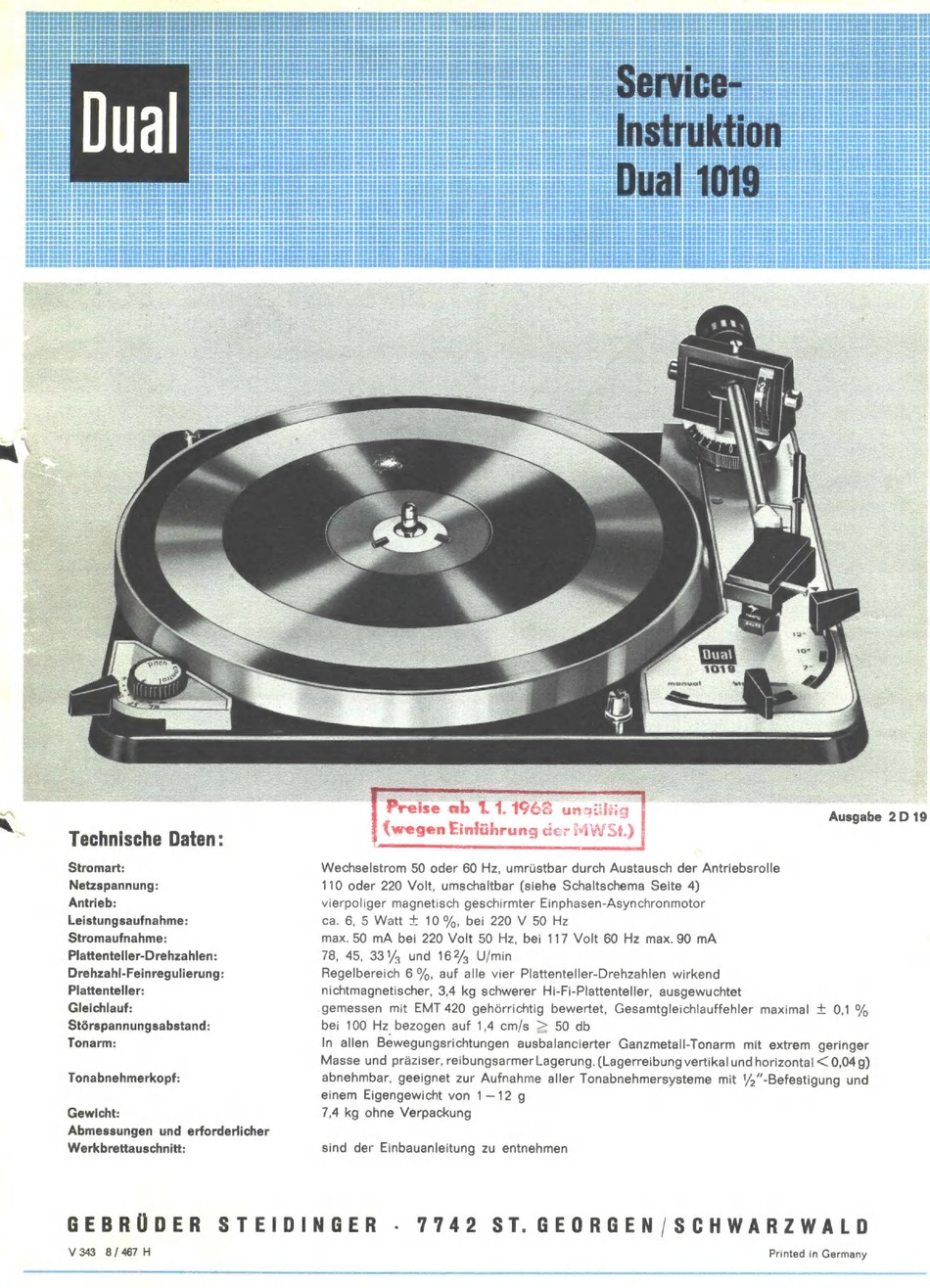

Dual 1019 Service-Instruktion
Vorschau ausblenden
Andere Handbücher für 1019:
- Bedienungsanleitung (27 Seiten) ,
- Service (20 Seiten) ,
- Service-instruktion (20 Seiten)
Werbung
Quicklinks
nn
-Instruktion `
Dual 1019
<
{
Einfüh
ee
E
|
Ausgabe 2D 19
R
Technische Daten:
$
(wegen
Eintührung der MW St) i
Stromart:
Wechselstrom 50 oder 60 Hz, umrüstbar durch Austausch der Antriebsrolle
Netzspannung:
110 oder 220 Volt, umschaltbar (siehe Schaltschema Seite 4)
Antrieb:
vierpoliger magnetisch geschirmter Einphasen-Asynchronmotor
Leistungsaufnahme:
ca. 6, 5 Watt + 10 %, bei 220 V 50 Hz
Stromaufnahme:
max. 50 mA bei 220 Volt 50 Hz, bei 117 Volt 60 Hz max. 90 mA
Plattenteller-Drehzahlen:
78, 45, 33%
und 162⁄ U/min
Drehzahl-Feinregulierung:
Regelbereich 6 %, auf alle vier Plattenteller-Drehzahlen wirkend
Plattenteller:
nichtmagnetischer, 3,4 kg schwerer Hi-Fi-Plattenteller, ausgewuchtet
Gleichlauf:
gemessen
mit EMT 420 gehörrichtig bewertet, Gesamtgleichlauffehler maximal
+ 0,1 %
Störspannungsabstand:
bei 100 Hz bezogen auf 1,4 cm/s > 50 db
Tonarm:
In allen Bewegungsrichtungen
ausbalancierter
Ganzmetall-Tonarm
mit extrem
geringer
Masse und präziser, reibungsarmer Lagerung. (Lagerreibung vertikal und horizontal < 0,04 9)
Tonabnehmerkopf:
abnehmbar, geeignet zur Aufnahme aller Tonabnehmersysteme mit Y,"-Befestigung und
einem Eigengewicht von 1—12 g
Gewicht:
7,4 kg ohne Verpackung
Abmessungen und erforderlicher
Werkbrettauschnitt:
sind der Einbauanleitung zu entnehmen
GEBRÜDER
STEIDINGER
- 7742
ST.GEORGEN/SCHWARZWALD
V343
8/467 H
Printed in Germany
