Vakuumröhren einbauen
!
Achtung
Schäden an den Vakuumröhren durch Ausrich-
tung im geklemmten Zustand.
Vakuumröhren nicht im geklemmten Zustand
ausrichten (drehen).
6.
2.
4.
1.
2x
A

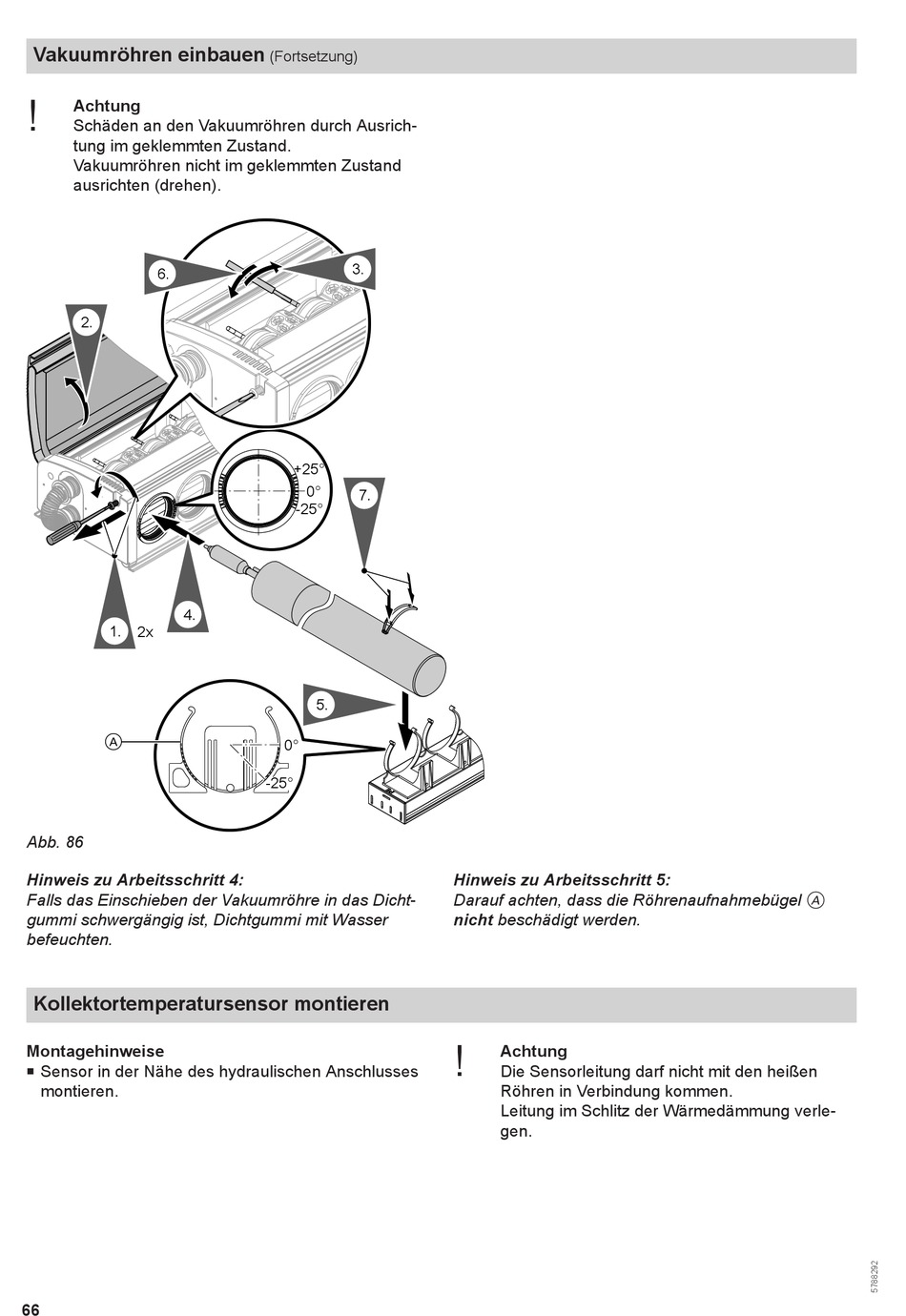

Abb. 86
Hinweis zu Arbeitsschritt 4:
Falls das Einschieben der Vakuumröhre in das Dicht-
gummi schwergängig ist, Dichtgummi mit Wasser
befeuchten.
Kollektortemperatursensor montieren
Montagehinweise
■ Sensor in der Nähe des hydraulischen Anschlusses
montieren.
66
(Fortsetzung)
3.
+25°
0°
7.
-25°
5.
0°
-25°
Hinweis zu Arbeitsschritt 5:
Darauf achten, dass die Röhrenaufnahmebügel
nicht beschädigt werden.
!
Achtung
Die Sensorleitung darf nicht mit den heißen
Röhren in Verbindung kommen.
Leitung im Schlitz der Wärmedämmung verle-
gen.
A
