Viessmann Vitosol 300-TM SP3C 1,51 m2 Montageanleitung Für Die Fachkraft Seite 40

Schrägdachmontage mit Befestigungswinkel
90°
12.

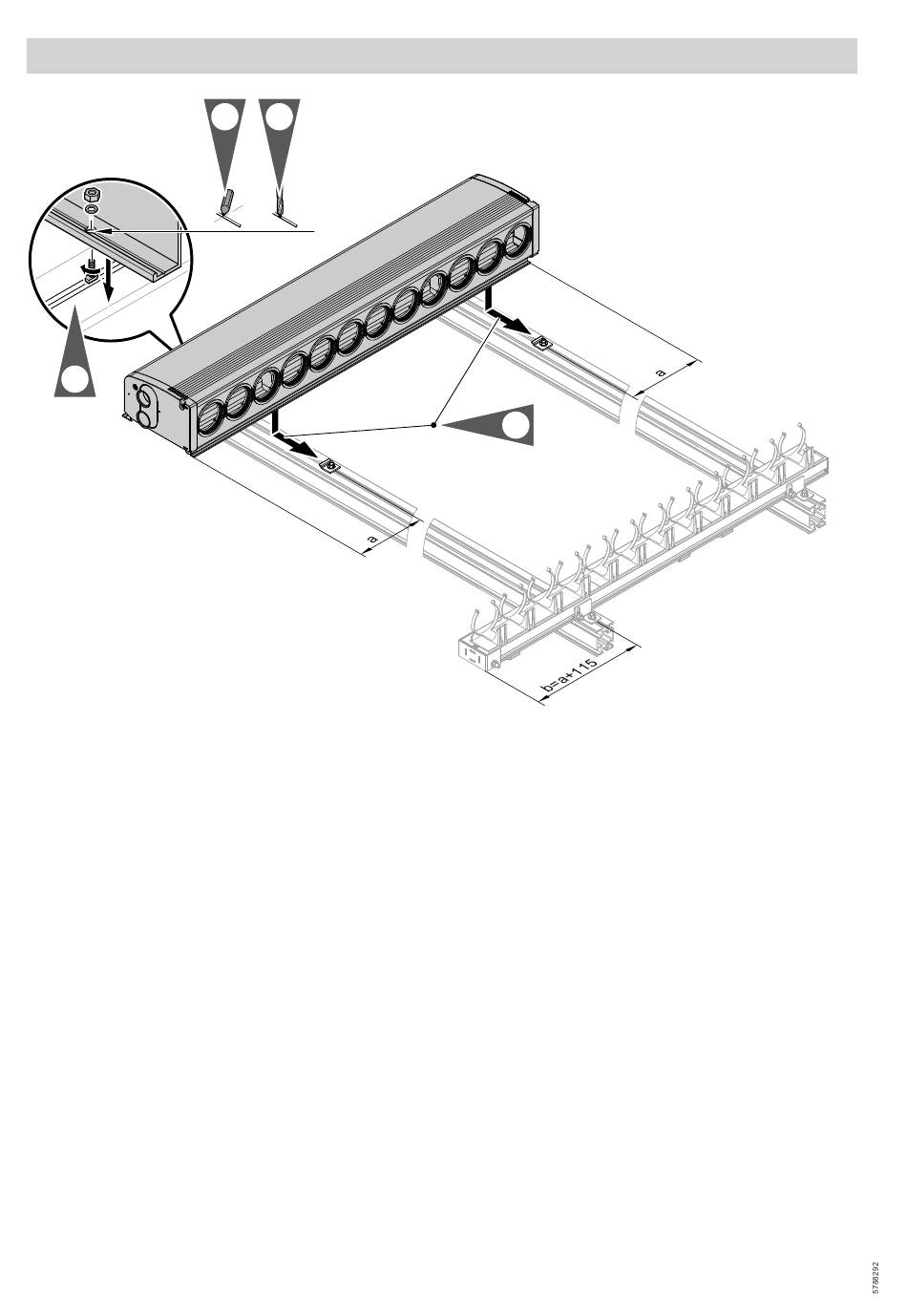

Abb. 51 Maß a ergibt sich durch Vermitteln des
Anschlussgehäuses auf den Montageschie-
nen.
Hinweis
Waagerechte Montage nur möglich für Dachneigung
■
> 19°.
■ Dachneigung < 19°: Montagesysteme einschließlich
der Schienen bauseits so ausrichten, dass die Vaku-
umröhren ein Mindestgefälle von 1° in Richtung des
Erdmittelpunkts haben.
Die Röhrenhalterung versetzt zum Anschlussgehäuse
montieren. Damit wird eine Neigung der Vakuumröh-
ren zur Horizontalen erreicht.
40
10. 11.
Ø9
(Fortsetzung)
9.
!
Achtung
Bei fehlender Neigung ist die Funktion des Kol-
lektors nicht gewährleistet.
Maß b unbedingt einhalten.
Hinweis zu Arbeitsschritt 11:
Zentriernut auf der Rückseite des Anschlussgehäuses
als Bohrhilfe nutzen.
Weiter mit Kapitel „Hydraulische Anschlüsse": Siehe
Seite 63.
