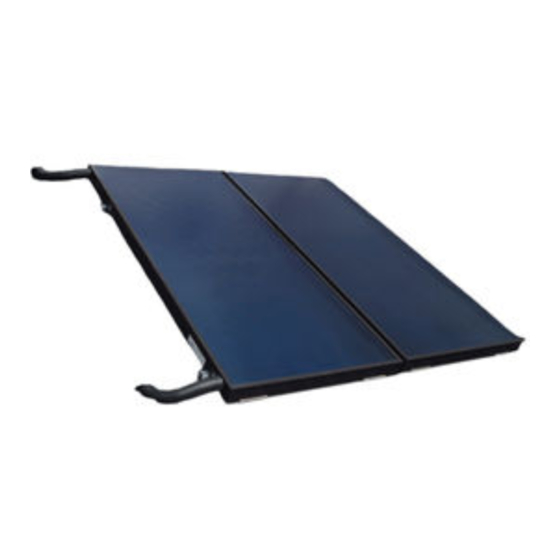

Flachkollektor für geneigte dächer dachintegration, einreihige montage
Vorschau ausblenden
Andere Handbücher für Vitosol 200-F SV:
- Serviceanleitung für die fachkraft (16 Seiten)
Verwandte Anleitungen für Viessmann Vitosol 200-F SV
Inhaltszusammenfassung für Viessmann Vitosol 200-F SV

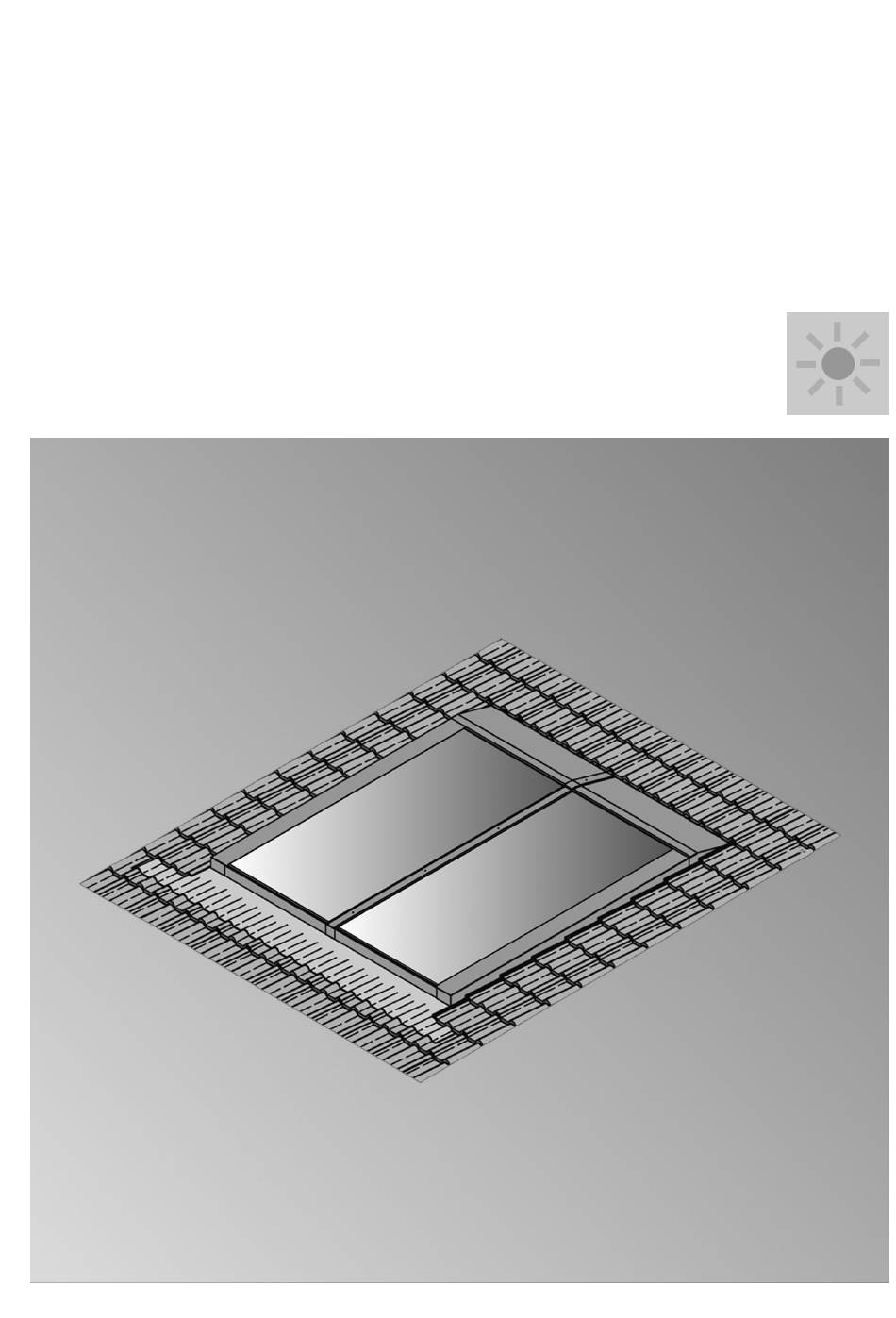

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitosol 200-F, Vitosol 300-F Typ SV Flachkollektor für geneigte Dächer Dachintegration, einreihige Montage VITOSOL 200-F, VITOSOL 300-F 5513 679 12/2014...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise Zu beachtende Vorschriften genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Nationale Installationsvorschriften ■ ■ Gesetzliche Vorschriften zur Unfallverhütung Erläuterung der Sicherheitshinweise ■ Gesetzliche Vorschriften zum Umweltschutz ■ Berufsgenossenschaftliche Bestimmungen Achtung ■... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Montagevorbereitung Bauteile ....................Paket I Montageholz ............... ― ■ Paket II Schürze, Grundbausatz ............ ― ■ Paket IV Eindeckrahmen, Grundbausatz ........― ■ Paket V Schürze, Erweiterung ............■ ― Paket VI Eindeckrahmen, Erweiterung ........... ■ ― Paket Verbindungsrohre .............. -
Seite 4: Montagevorbereitung
Montagevorbereitung Bauteile Die Pakete mit den Befestigungselementen sind zur leichteren Identifikation mit römischen Zahlen verse- hen. Folgend sind die Bauteile aufgeführt, die sich in den einzelnen Paketen befinden. Paket I Montageholz ― 120 x 30 8 x 120 40 x 30 5 x 70 Abb.1 Paket II... -
Seite 5: Paket V - Schürze, Erweiterung
Montagevorbereitung Bauteile (Fortsetzung) Paket V Schürze, Erweiterung ― Die Erweiterung beinhaltet die Bauteile für die Kollekto- ren zwischen dem 1. und letzten Kollektor. 6 x 30 Abb.4 Hinweis zu Position eZ : Wird nur benötigt, falls der auf dem Ablaufblech aufge- klebte Kollektorhalter auf einer Stoßstelle zwischen 2 Montagehölzern zu liegen kommt (siehe Seite 16). -
Seite 6: Paket - Anschluss-Set
Montagevorbereitung Bauteile (Fortsetzung) Paket Anschluss-Set ― Das Paket ist nicht nummeriert. Abb.7 Paket Tauchhülsenset ― Das Paket ist nicht nummeriert. Abb.8... -
Seite 7: Montageübersicht
Montageablauf Montageübersicht Hinweise ■ Unterspannbahnen (falls vorhanden) nicht beschädi- gen. ■ Der Montageablauf ist beispielhaft für 2 Kollektoren dargestellt. Abb.9 Montageschritt Bauteile aus Paket Seite Dach abdecken entsprechend dem Dachflächenbedarf. — Montagehölzer montieren. I Montageholz Ablaufbleche mit Bleischürze montieren. II Schürze, Grundbausatz V Schürze, Erweiterung 1. - Seite 8 Montageablauf Montageübersicht (Fortsetzung) Abb.10 Montageschritt Bauteile aus Paket Seite Anschluss-Set, Tauchhülsenset und Kollektortempera- Anschluss-Set und Tauchhülsenset tursensor montieren. Kollektortemperatursensor im Lieferum- fang der Solarregelung Stützkeile montieren. IV Eindeckrahmen, Grundbausatz VI Eindeckrahmen, Erweiterung Verkleidungsbleche unten montieren. IV Eindeckrahmen, Grundbausatz VI Eindeckrahmen, Erweiterung Verkleidungsbleche seitlich und Mittelbleche montie- IV Eindeckrahmen, Grundbausatz ren.
-
Seite 9: Dach Abdecken
Montageablauf 1. Dach abdecken Dachflächenbedarf a in mm 3400 b in mm 1800 + 1100 für jeden weiteren Kollektor Abb.11 ■ Um eine Beschädigung der Firstabdeckung zu ver- ■ Für Kontrolle und Wartung bei den Kollektoren einen meiden, firstseitig ausreichend Freiraum lassen, bei Dachausstieg vorsehen. -
Seite 10: Montagehölzer Montieren
Montageablauf 2. Montagehölzer montieren Paket Bauteil 120 x 30 8 x 120 40 x 30 5 x 70 Montageholz Abb.12 Position des 1. Montageholzes (siehe Seite 11) Kollektoranzahl pro Reihe f in 1700 2770 3850 4930 6000 7080 8160 9230 10310 11390 12460... - Seite 11 Montageablauf 2. Montagehölzer montieren (Fortsetzung) Bei Montage ab 3 Kollektoren zusätzlich beachten Ab 3 Kollektoren in einer Reihe stoßen in der Breite mehrere Montagehölzer zusammen. Die Montagehölzer so schneiden, dass die Stoßstellen zwischen 2 Dach- sparren liegen. Oberhalb jeder Stoßstelle muss ein Brückenholz montiert werden.
-
Seite 12: Montageablauf
Montageablauf 2. Montagehölzer montieren (Fortsetzung) Möglichkeiten für die Bestimmung der Position des 1. Montageholzes 1. Der Endpunkt liegt so, dass max. die Hälfte der Dachpfannen abgeschnitten werden muss: Abb.14 Ablaufblech mit Bleischürze Kollektoren Kollektoranzahl pro Reihe x in 1410 2490 3570 4640 5720... -
Seite 13: Montagehölzer Montieren
Montageablauf 2. Montagehölzer montieren (Fortsetzung) Kollektoranzahl pro Reihe x in 1410 2490 3570 4640 5720 6800 7880 8950 10030 11110 12180 13260 Ausgangspunkt soweit nach links oder rechts ver- schieben, dass auf beiden Seiten max. die Hälfte der Dachpfannen abgeschnitten werden muss (siehe fol- gende Abbildung). - Seite 14 Montageablauf 2. Montagehölzer montieren (Fortsetzung) Eventuell müssen vorhandene Dachlatten im Bereich der Montagehölzer entfernt werden. Die Trennstelle zwischen Dachlatte und Montageholz unterstützen. Abb.17 Weitere Montagehölzer montieren 90° 1200 Abb.18...
-
Seite 15: Ablaufbleche Mit Bleischürze Montieren
Montageablauf 2. Montagehölzer montieren (Fortsetzung) Rechten Winkel ermitteln 5. Markierungen anbringen. 1. Montageholz provisorisch auflegen. 6. Montageholz entfernen. 2. Maß 1200 mm anzeichnen. 7. Weitere Montagehölzer montieren Montagehölzer entsprechend den Abmessungen auf 3. Maß 1600 mm anzeichnen. Seite 10 anschrauben. 4. -
Seite 16: Bei Montage Ab 3 Kollektoren Zusätzlich Beachten
Montageablauf 3. Ablaufbleche mit Bleischürze montieren (Fortsetzung) Abb.19 Bei Montage ab 3 Kollektoren zusätzlich beachten Falls der Kollektorhalter auf einer Stoßstelle zwischen 2 Montagehölzern (siehe Seite 11) zu liegen kommt, muss das zusätzliche Blech auf den Kollektorhalter und das Brückenholz geschraubt werden. -
Seite 17: Ersten Kollektor Montieren
Montageablauf 3. Ablaufbleche mit Bleischürze montieren (Fortsetzung) Abb.22 4. Ersten Kollektor montieren Paket Bauteil 6 x 30 Schürze, Grundbausatz... -
Seite 18: Verbindungsrohre Montieren
Montageablauf 4. Ersten Kollektor montieren (Fortsetzung) Kollektor nicht betreten. Abb.23 5. Verbindungsrohre montieren Paket Bauteil Verbindungsrohre... -
Seite 19: Weitere Kollektoren Montieren
Montageablauf 5. Verbindungsrohre montieren (Fortsetzung) Abb.24 6. Weitere Kollektoren montieren Paket Bauteil Für Kollektoren zwischen dem 1. und letzten Kollektor Schürze, Erweiterung 6 x 30 Verbindungsrohre Für den letzten Kollektor Schürze, Grundbausatz 6 x 30... -
Seite 20: Bei Montage Ab 3 Kollektoren Zusätzlich Beachten
Montageablauf 6. Weitere Kollektoren montieren (Fortsetzung) Kollektoren nicht betreten. Ø6 Abb. 25 Die Klemmsteine zwischen den Kollektoren festschrauben. Hinweis zu Arbeitsschritt 4: In jeden Kollektor unten 2 Löcher bohren (Wasserab- fluss). Bei Montage ab 3 Kollektoren zusätzlich beachten Falls der Klemmstein auf einer Stoßstelle zwischen 2 Montagehölzern (siehe Seite 11) zu liegen kommt, muss der Klemmstein auf das Brückenholz geschraubt werden. -
Seite 21: Anschluss-Set, Tauchhülsenset Und Kollektortemperatursensor Montieren
Montageablauf 6. Weitere Kollektoren montieren (Fortsetzung) Abb.26 7. Anschluss-Set, Tauchhülsenset und Kollektortemperatursensor montieren Paket Bauteil Anschluss-Set Tauchhülsenset Bei Montage der Klemmringverschraubung beachten: Achtung ■ Alle Rohrenden müssen rechtwinklig und entgratet Anschlussrohre und Stopfen dürfen keine sein. Beschädigung aufweisen. ■ Überwurfmutter und Klemmring auf Rohre aufschie- O-Ring-Dichtungen nur mit beiliegendem Spe- ben und Gewindegänge mit Öl benetzen. -
Seite 22: Anschluss Oben Links Oder Rechts
Montageablauf 7. Anschluss-Set, Tauchhülsenset und… (Fortsetzung) Anschluss oben links oder rechts Die hydraulischen Leitungen werden unter den Verklei- dungsblechen verlegt. Den Kollektortemperatursensor im Vorlauf montieren. Beispiel für Anschluss oben rechts Abb.27 Rücklauf Vorlauf... -
Seite 23: Stützkeile Montieren
Montageablauf 8. Stützkeile montieren Paket Bauteil 5 x 100 Eindeckrahmen, Grundbausatz 5 x 100 Eindeckrahmen, Erweiterung Abb.28... -
Seite 24: Verkleidungsbleche Unten Montieren
Montageablauf 9. Verkleidungsbleche unten montieren Paket Bauteil Eindeckrahmen, Grundbausatz Eindeckrahmen, Erweiterung Abb.29... -
Seite 25: Verkleidungsbleche Seitlich Und Mittelbleche Montieren
Montageablauf 10. Verkleidungsbleche seitlich und Mittelbleche montieren Paket Bauteil Für den 1. und letzten Kollektor Eindeckrahmen, Grundbausatz Für Kollektoren zwischen dem 1. und letzten Kollektor Eindeckrahmen, Erweiterung Abb.30... -
Seite 26: Ablaufbleche Montieren
Montageablauf 10. Verkleidungsbleche seitlich und… (Fortsetzung) Hinweis zu Arbeitsschritten 1 und 2: Hinweis zu Arbeitsschritt 4: Die Verkleidungsbleche müssen den Kollek- Die Mittelbleche müssen nach dem Einklicken fest- torrand komplett verdecken. geschraubt werden. 11. Ablaufbleche montieren Paket Bauteil Für den 1. und letzten Kollektor Eindeckrahmen, Grundbausatz 4,8 x 19 Für Kollektoren zwischen dem 1. -
Seite 27: Abdeckblech Montieren
Montageablauf 11. Ablaufbleche montieren (Fortsetzung) Abb. 31 Die Ablaufbleche müssen den Kol- lektorrand komplett verdecken. 12. Abdeckblech montieren Paket Bauteil 4,5 x 35 Eindeckrahmen, Grundbausatz 4,5 x 35 Eindeckrahmen, Erweiterung Abb. 32 Arbeitsschritt 3 nur bei Dächern mit Schiefer- Eindeckung ausführen (Aufkantung flachbie- gen). -
Seite 28: Dach Eindecken
Montageablauf 13. Dach eindecken Dachpfannen-Eindeckung Abb.33 Dachpfannen ggf. zuschneiden. Ziegelkopf , der auf Achtung der Seitenverkleidung zu liegen kommt, entfernen. Der Diagonaldichtstreifen muss vollständig ver- deckt sein. Eventuell den Diagonaldichtstreifen in der Höhe mit einem Messer kürzen. Mönch-Nonne-Eindeckung Abb.34... -
Seite 29: Schiefer- Und Biberschwanzziegel-Eindeckung
Montageablauf 13. Dach eindecken (Fortsetzung) Schiefer- und Biberschwanzziegel-Eindeckung Paket Bauteil Eindeckrahmen, Grundbausatz Abb. 35 Aufkantungen der Abdeckhauben flachbie- gen. 14. Kollektorfeld abdecken Achtung Falls nach der Montage die Solaranlage nicht sofort mit Wärmeträgermedium befüllt wird, kön- nen die Kollektoren Schaden nehmen. Die Kollektoren müssen deshalb mit einer Abde- ckung vor Sonneneinstrahlung geschützt wer- den. - Seite 30 Bedingungen erfüllen: lisch dichtende Verbindungen, Klemmringverschrau- – Auslegung für 120 °C und max. 6 bar (0,6 MPa) bungen oder Viessmann Steckverbindungen mit dop- – Kennbuchstaben „S“ (Solar) im Bauteilkennzeichen pelten O-Ringen. Falls andere Dichtungen verwendet werden, z. B.
-
Seite 31: Inbetriebnahme
Montageablauf Installation (Fortsetzung) Kollektortemperatursensor Solarregelung Inbetriebnahme Serviceanleitung „Vitosol-F“... - Seite 32 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
