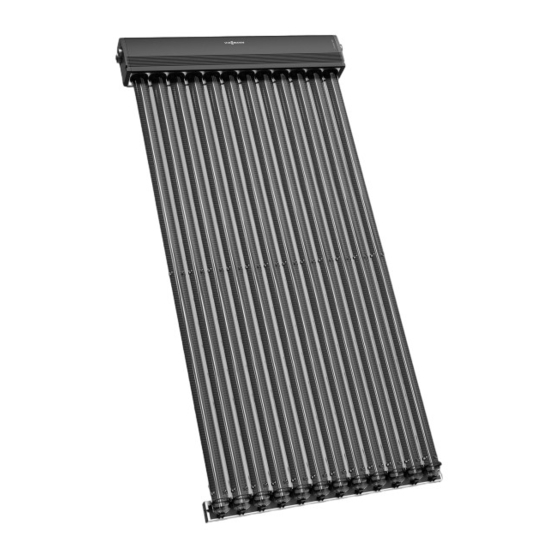

Vakuum-röhrenkollektoren nach dem heatpipe-prinzip
Vorschau ausblenden Andere Handbücher für Vitosol 300-TM:
Inhaltsverzeichnis

Werbung

Quicklinks

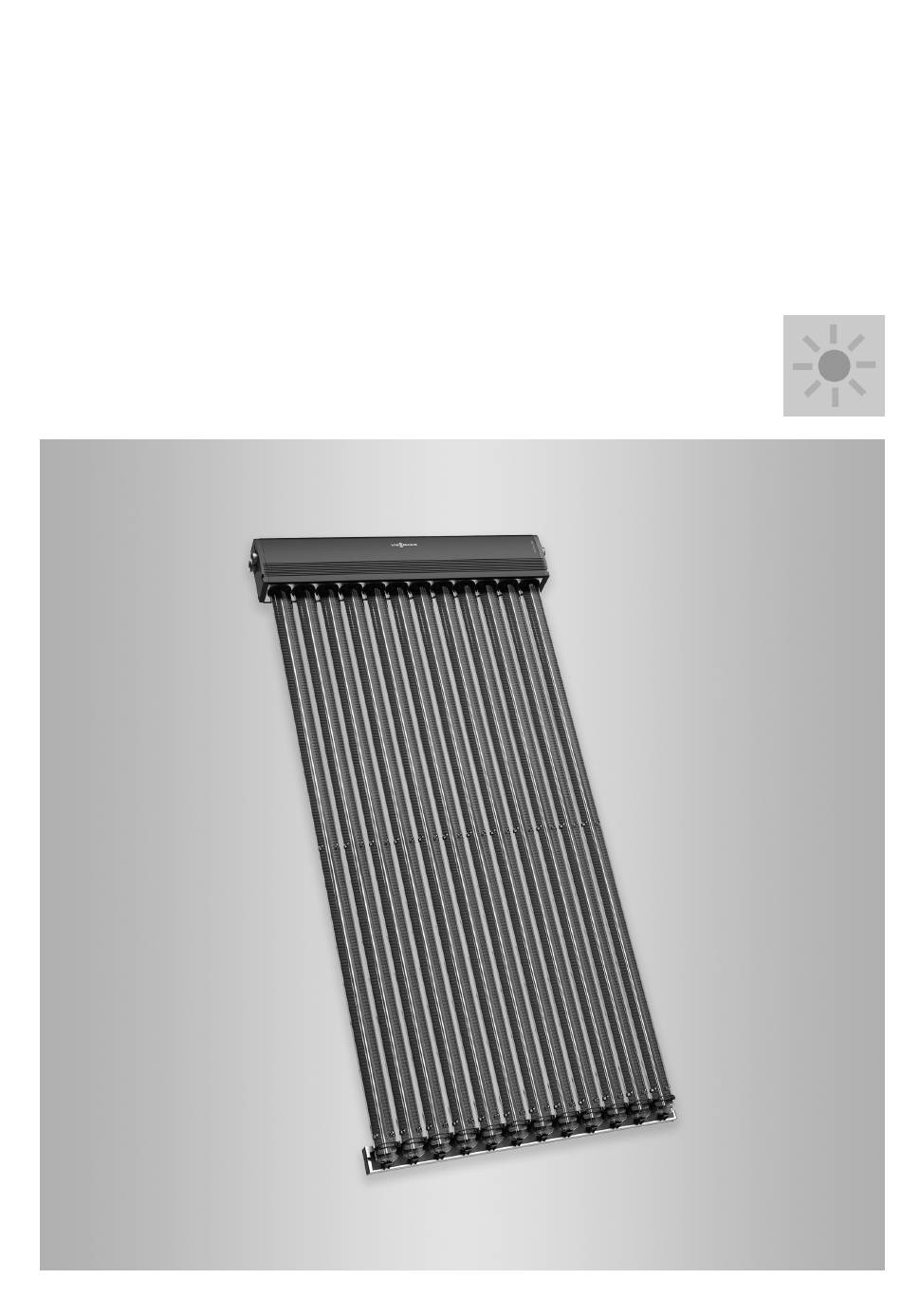

VIESMANN
Montageanleitung
für die Fachkraft
Vitosol 300-TM
Typ SP3C
Vakuum-Röhrenkollektoren nach dem Heatpipe-Prinzip
VITOSOL 300-TM
Nach Montage entsorgen!
5788292 DE
11/2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitosol 300-TM

Inhaltszusammenfassung für Viessmann Vitosol 300-TM

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitosol 300-TM Typ SP3C Vakuum-Röhrenkollektoren nach dem Heatpipe-Prinzip VITOSOL 300-TM Nach Montage entsorgen! 5788292 DE 11/2017...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Montagevorbereitung Verteilung der Befestigungselemente auf den Dachsparren ....Montageablauf Schrägdachmontage mit Sparrenflansch ..........Senkrechte Montage ................■ Waagerechte Montage ............... 11 ■ Schrägdachmontage mit Sparrenhaken ..........15 Sparrenhaken montieren ..............16 ■...

  • Seite 4: Entsorgung Der Verpackung

    Entsorgung der Verpackung Entsorgung der Verpackung DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. Verpackungsabfälle gemäß den gesetzlichen Festle- AT: Nutzen Sie das gesetzliche Entsorgungssystem gungen der Verwertung zuführen. ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.

  • Seite 5: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Darüber hinausgehende Verwendung ist vom Herstel- nen Systemen gemäß EN 12828 / DIN 1988 bzw. ler fallweise freizugeben. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- Fehlgebrauch des Gerätes bzw.

  • Seite 6: Verteilung Der Befestigungselemente Auf Den Dachsparren

    Verteilung der Befestigungselemente auf den Dachsparren Befestigungselemente: In den folgenden Tabellen werden die Dachsparren ■ Sparrenflansche (ab Seite 8) angegeben, auf denen die Befestigungselemente mon- Sparrenhaken (ab Seite 15) tiert werden müssen. ■ Sparrenanker (ab Seite 23) ■ ■ Befestigungswinkel (ab Seite 32) Beispiel: ■...
  • Seite 7 Verteilung der Befestigungselemente auf den… (Fortsetzung) 3 Kollektoren Kombination Sparrenabstand a in mm Benutzte Dachsparren 1, 2, 3, 6, 7, 9 ≤ 1 x 1,51 m 1, 2, 3, 5, 6, 8 ≤ 2 x 3,03 m 1, 2, 3, 4, 5, 7 ≤...

  • Seite 8: Schrägdachmontage Mit Sparrenflansch

    Schrägdachmontage mit Sparrenflansch Für Biberschwanzziegel- und Schiefer- Eindeckung Abb. 2 Sparrenflansch Montageschiene für senkrechte Montage Abdichtung Montageschiene für waagerechte Montage Schrauben Senkrechte Montage Vakuumröhren liegen senkrecht zum Dachfirst. Abb. 3 In den Tabellen ab Seite 6 werden die Dachsparren angegeben, auf denen die Sparrenflansche montiert werden müssen.
  • Seite 9 Schrägdachmontage mit Sparrenflansch (Fortsetzung) Abb. 4 Achtung Regenwasser kann Bauschäden verursachen. Um eine flächige Auflage der Abdeckung zu ge- währleisten, Ausschnitt in der Dacheindeckung möglichst klein ausführen. Abdeckung sorg- fältig aufkleben. 90° Abb. 5...
  • Seite 10 Schrägdachmontage mit Sparrenflansch (Fortsetzung) 90° 90° 90° Abb. 6 90° 90° Abb. 7...

  • Seite 11: Waagerechte Montage

    Schrägdachmontage mit Sparrenflansch (Fortsetzung) Weiter mit Kapitel „Hydraulische Anschlüsse“ (siehe Seite 62). Waagerechte Montage Vakuumröhren liegen parallel zum Dachfirst. Abb. 8 Kombination mm d mm e mm f mm g 1053 1,51 m — — — 2061 1030 3,03 m —...
  • Seite 12 Schrägdachmontage mit Sparrenflansch (Fortsetzung) Abb. 9 Achtung Regenwasser kann Bauschäden verursachen. Um eine flächige Auflage der Abdeckung zu ge- währleisten, Ausschnitt in der Dacheindeckung möglichst klein ausführen. Abdeckung sorg- fältig aufkleben.
  • Seite 13 Schrägdachmontage mit Sparrenflansch (Fortsetzung) 90° Abb. 10 Sparrenflansch Montageschiene Röhrenhalterung Sparrenabstand k in mm Überstand h in mm...
  • Seite 14 Schrägdachmontage mit Sparrenflansch (Fortsetzung) 90° 90° 90° 90° 90° 90° 90° Abb. 11 Maß b siehe folgende Abb.

  • Seite 15: Schrägdachmontage Mit Sparrenhaken

    Schrägdachmontage mit Sparrenflansch (Fortsetzung) Ø9 90° Abb. 12 Maß a ergibt sich durch Vermitteln des Anschlussgehäuses auf den Montageschie- Die Röhrenhalterung versetzt zum Anschlussgehäuse Hinweis zu Arbeitsschritt 12: montieren. Damit wird eine Neigung der Vakuumröh- Zentriernut auf der Rückseite des Anschlussgehäuses ren zur Horizontalen erreicht.

  • Seite 16: Sparrenhaken Montieren

    Schrägdachmontage mit Sparrenhaken (Fortsetzung) Sparrenhaken montieren Die Montage der Sparrenhaken gilt für die senkrechte Achtung und waagerechte Montage der Kollektoren. Ziegelbruch vermeiden. ■ Variante I: Der Sparrenhaken darf nicht auf den Dachpfan- Montage des Sparrenhakens auf Konterlatte nen aufliegen. Abmessungen beachten. mit Stützwinkel ■...

  • Seite 17: Senkrechte Montage

    Schrägdachmontage mit Sparrenhaken (Fortsetzung) Abb. 15 Weiter auf Seite 17 oder 19 Senkrechte Montage Vakuumröhren liegen senkrecht zum Dachfirst. Abb. 16...
  • Seite 18 Schrägdachmontage mit Sparrenhaken (Fortsetzung) In den Tabellen ab Seite 6 werden die Dachsparren 90° angegeben, auf denen die Sparrenhaken montiert wer- den müssen. 90° Abb. 17 90° 90° 90° Abb. 18...

  • Seite 19: Waagerechte Montage

    Schrägdachmontage mit Sparrenhaken (Fortsetzung) 90° 90° Abb. 19 Weiter mit Kapitel „Hydraulische Anschlüsse“ (siehe Seite 62). Waagerechte Montage Vakuumröhren liegen parallel zum Dachfirst. Abb. 20...
  • Seite 20 Schrägdachmontage mit Sparrenhaken (Fortsetzung) Kombination mm d mm e mm f mm g 1053 1,51 m — — — 2061 1030 3,03 m — — — 1053 1053 1105 1630 1,51 m /1,51 m 1053 2061 1355 2385 1,51 m /3,03 m 2061 1053...
  • Seite 21 Schrägdachmontage mit Sparrenhaken (Fortsetzung) 90° 90° 90° 90° 90° 90° 90° Abb. 22 Maß b siehe folgende Abb.
  • Seite 22 Schrägdachmontage mit Sparrenhaken (Fortsetzung) Ø9 90° Abb. 23 Maß a ergibt sich durch Vermitteln des Anschlussgehäuses auf den Montageschie- Die Röhrenhalterung versetzt zum Anschlussgehäuse Hinweis zu Arbeitsschritt 9: montieren. Damit wird eine Neigung der Vakuumröh- Zentriernut auf der Rückseite des Anschlussgehäuses ren zur Horizontalen erreicht.

  • Seite 23: Schrägdachmontage Mit Sparrenanker

    Schrägdachmontage mit Sparrenanker Für Dachpfannen-Eindeckung Senkrechte Montage Sparrenanker Montageschiene Abdichtung Kunststoff-Ziegelersatz, falls die vorhandenen Dachziegel nicht ausgeschnitten werden sollen Nur einsetzen bei Dächern mit min. 12° Dachnei- gung. Waagerechte Montage Sparrenanker Montageschiene Abdichtung Kunststoff-Ziegelersatz, falls die vorhandenen Dachziegel nicht ausgeschnitten werden sollen Nur einsetzen bei Dächern mit min.
  • Seite 24 Schrägdachmontage mit Sparrenanker (Fortsetzung) Es gibt 2 Montagevarianten: ■ Mit Kunststoff-Ziegelersatz Mit Dachziegelanpassung mit Winkelschleifer ■ Montage mit Kunststoff-Ziegelersatz Abb. 25 Abb. 26...
  • Seite 25 Schrägdachmontage mit Sparrenanker (Fortsetzung) Montage mit Ziegelanpassung Abb. 27 Abb. 28...

  • Seite 26: Senkrechte Montage

    Schrägdachmontage mit Sparrenanker (Fortsetzung) Senkrechte Montage Vakuumröhren liegen senkrecht zum Dachfirst. Abb. 29 In den Tabellen ab Seite 6 werden die Dachsparren angegeben, auf denen die Sparrenanker montiert wer- den müssen. 90° Abb. 30...
  • Seite 27 Schrägdachmontage mit Sparrenanker (Fortsetzung) 90° 90° 90° Abb. 31 90° 90° Abb. 32...

  • Seite 28: Waagerechte Montage

    Schrägdachmontage mit Sparrenanker (Fortsetzung) Weiter mit Kapitel „Hydraulische Anschlüsse“ (siehe Seite 62). Waagerechte Montage Vakuumröhren liegen parallel zum Dachfirst. Abb. 33 Kombination mm d mm e mm f mm g 1053 1,51 m — — — 2061 1030 3,03 m —...
  • Seite 29 Schrägdachmontage mit Sparrenanker (Fortsetzung) Abb. 34 Für die Gesamtbreite sind 3 Dachsparren erforderlich. Davon den mittleren Dachsparren frei lassen. 90° Abb. 35 Sparrenanker Montageschiene Röhrenhalterung Sparrenabstand k in mm Überstand h in mm...
  • Seite 30 Schrägdachmontage mit Sparrenanker (Fortsetzung) 90° 90° 90° 90° 90° 90° 90° Abb. 36 Maß b siehe folgende Abb.

  • Seite 31: Schrägdachmontage Mit Befestigungswinkel

    Schrägdachmontage mit Sparrenanker (Fortsetzung) Ø9 90° Abb. 37 Maß a ergibt sich durch Vermitteln des Anschlussgehäuses auf den Montageschie- Die Röhrenhalterung versetzt zum Anschlussgehäuse Hinweis zu Arbeitsschritt 10: montieren. Damit wird eine Neigung der Vakuumröh- Zentriernut auf der Rückseite des Anschlussgehäuses ren zur Horizontalen erreicht.

  • Seite 32: Senkrechte Montage

    Schrägdachmontage mit Befestigungswinkel (Fortsetzung) Senkrechte Montage Vakuumröhren liegen senkrecht zum Dachfirst. Abb. 38 Abb. 39 Für die Anordnung der Befestigungswinkel nebenei- nander wird wie folgt unterschieden: Montage abhängig vom Sparrenabstand: ■ In den Tabellen ab Seite 6 werden die Dachsparren angegeben, auf denen die Befestigungswinkel mon- tiert werden müssen.
  • Seite 33 Schrägdachmontage mit Befestigungswinkel (Fortsetzung) Abb. 40 Befestigungswinkel Montageschiene Röhrenhalterung Kombination mm d mm e mm f mm g 1,51 m — — — — 1030 3,03 m — — — — 1105 1630 1,51 m /1,51 m 1610 1030 2385 1,51 m /3,03 m 1030...
  • Seite 34 Schrägdachmontage mit Befestigungswinkel (Fortsetzung) Für die Montage der Befestigungswinkel sind bausei- Die Montage ist am Beispiel von Stehfalzprofilen dar- tige Befestigungselemente erforderlich. gestellt. 90° Abb. 41 Befestigungswinkel Montageschiene Befestigungselement und Schrauben bauseits 90° 90° 90° 90° Abb. 42...
  • Seite 35 Schrägdachmontage mit Befestigungswinkel (Fortsetzung) 90° 90° Abb. 43 Weiter mit Kapitel „Hydraulische Anschlüsse“ (siehe Seite 62).

  • Seite 36: Waagerechte Montage

    Schrägdachmontage mit Befestigungswinkel (Fortsetzung) Waagerechte Montage Vakuumröhren liegen parallel zum Dachfirst. Abb. 44 Abb. 45 Kombination mm d mm e mm f mm g 1053 1,51 m — — — 2061 1030 3,03 m — — — 1053 1053 1095 1610 1,51 m /1,51 m...
  • Seite 37 Schrägdachmontage mit Befestigungswinkel (Fortsetzung) Abb. 46 Befestigungswinkel Montageschiene Röhrenhalterung Für die Montage der Befestigungswinkel sind bausei- Die Montage ist am Beispiel von Stehfalzprofilen dar- tige Befestigungselemente erforderlich. gestellt. 90° Abb. 47 Befestigungswinkel Montageschiene Befestigungselement und Schrauben bauseits...
  • Seite 38 Schrägdachmontage mit Befestigungswinkel (Fortsetzung) 90° 90° 90° 90° 90° 90° 90° Abb. 48 Maß b siehe folgende Abb.
  • Seite 39 Schrägdachmontage mit Befestigungswinkel (Fortsetzung) Ø9 90° Abb. 49 Maß a ergibt sich durch Vermitteln des Anschlussgehäuses auf den Montageschie- nen. Die Röhrenhalterung versetzt zum Anschlussgehäuse Hinweis zu Arbeitsschritt 11: montieren. Damit wird eine Neigung der Vakuumröh- Zentriernut auf der Rückseite des Anschlussgehäuses ren zur Horizontalen erreicht.

  • Seite 40: Schrägdachmontage Mit Dachhaken

    Schrägdachmontage mit Dachhaken Für Biberschwanzziegel-, Schiefer-, Wellplatten- Eindeckung Abb. 50 Dachhaken für Schiefer-Eindeckung Dachhaken für Wellplattenprofil 5 und 6 Verzinkte Senkkopf-Spanplattenschraube (Spax-S) Dachhaken für Wellplattenprofil 8 6 x 30 mm Montageschiene für senkrechte Montage Dachhaken für Biberschwanzziegel-Eindeckung Montageschiene für waagerechte Montage Verzinkte Senkkopf-Spanplattenschraube (Spax-S) 5 x 30 mm Dachhaken montieren...
  • Seite 41 Schrägdachmontage mit Dachhaken (Fortsetzung) Biberschwanzziegel-Eindeckung Abmessungen siehe ab Seite 42 Abb. 53 Hinweis Biberschwanzziegel anpassen, ca. 30 mm mit Winkel- schleifer abschneiden. Abb. 52 Wellplatten-Eindeckung Ø8 Abb. 54 Dichtscheibe (bauseits) Vorhandene Dachlatte Abmessungen siehe ab Seite 42...

  • Seite 42: Senkrechte Montage

    Schrägdachmontage mit Dachhaken (Fortsetzung) Senkrechte Montage Vakuumröhren liegen senkrecht zum Dachfirst. 90° Abb. 55 Dachhaken Montageschiene Röhrenhalterung Kombination mm b mm c mm d mm e 1,51 m — — — — 1030 3,03 m — — — — 1105 1630 1,51 m /1,51 m...
  • Seite 43 Schrägdachmontage mit Dachhaken (Fortsetzung) 90° 90° 90° 90° Abb. 56 90° 90° Abb. 57...

  • Seite 44: Waagerechte Montage

    Schrägdachmontage mit Dachhaken (Fortsetzung) Weiter mit Kapitel „Hydraulische Anschlüsse“ (siehe Seite 62). Waagerechte Montage Vakuumröhren liegen parallel zum Dachfirst. Abb. 58 Kombination mm d mm e mm f mm g 1053 1,51 m — — — 2061 1030 3,03 m —...
  • Seite 45 Schrägdachmontage mit Dachhaken (Fortsetzung) 90° Abb. 59 Dachhaken Montageschiene Röhrenhalterung...
  • Seite 46 Schrägdachmontage mit Dachhaken (Fortsetzung) 90° 90° 90° 90° 90° 90° 90° Abb. 60 Maß b siehe folgende Abb.
  • Seite 47 Schrägdachmontage mit Dachhaken (Fortsetzung) Ø9 90° Abb. 61 Maß a ergibt sich durch Vermitteln des Anschlussgehäuses auf den Montageschie- Die Röhrenhalterung versetzt zum Anschlussgehäuse Hinweis zu Arbeitsschritt 9: montieren. Damit wird eine Neigung der Vakuumröh- Zentriernut auf der Rückseite des Anschlussgehäuses ren zur Horizontalen erreicht.

  • Seite 48: Aufgeständerte Montage

    ■ Max. auftretende Belastung und Abstand zum Dach- Für die Berechnung steht unter rand für bauseitigen Unterbau nach DIN EN 1991 www.viessmann.com das Viessmann Berech- beachten. nungsprogramm „SOLSTAT“ zur Verfügung. Kies oder Ähnliches von der Stellfläche entfernen. Berechnung von Maß z siehe Seite 48.
  • Seite 49 Aufgeständerte Montage (Fortsetzung) Abb. 63 Befestigungsfüße als Bohrschablone benut- zen. Auflage Kollektorstütze Kollektorfläche Aufstellwinkel 30° 2413 1,51 m 45° 2194 1240 3,03 m 60° 1818 Kombination 1,51 m /1,51 m 1,51 m /3,03 m 3,03 m /3,03 m...
  • Seite 50 Aufgeständerte Montage (Fortsetzung) Abb. 64 Hinweis zu Arbeitsschritt 3 und 4: Hinweis Montagekreuz wechselseitig von oben und unten an Streben vom Montagekreuz auf der Gegenseite vom Kollektorstütze montieren. Langloch kürzen. Falls mehrere Kollektoren nebeneinander aufgestellt werden, je ein Montagekreuz am ersten und letzten Kollektorfeld montieren.

  • Seite 51: Kollektorstützen Mit Variablem Neigungswinkel

    Aufgeständerte Montage (Fortsetzung) Abb. 65 Weiter mit Kapitel „Hydraulische Anschlüsse“ (siehe Seite 62). Kollektorstützen mit variablem Neigungswinkel 50° 45° 40° 35° 30° 25° Abb. 66...
  • Seite 52 Aufgeständerte Montage (Fortsetzung) Neigungswinkel einstellen α Abb. 67 Abb. 68 Fußstützen als Bohrschablone benutzen. Auflage A Auflage B Kollektorfläche Kombination 1,51 m 1,51 m /1,51 m 1010 3,03 m 1,51 m /3,03 m 1100 3,03 m /3,03 m...
  • Seite 53 Aufgeständerte Montage (Fortsetzung) Ø8,5 Abb. 69...

  • Seite 54: Liegende Montage

    Kollektorfeld nach Süden ausrichten. ■ ■ Berechnungen der Auflasten und max. Belastung der Unterkonstruktion nach DIN EN 1991-1-3 und DIN EN 1991-1-4. Pro Kollektor sind 4 Auflagen erforderlich. Abb. 71 Für die Berechnung steht unter www.viessmann.com das Viessmann Berech- nungsprogramm „SOLSTAT“ zur Verfügung.
  • Seite 55 Liegende Montage (Fortsetzung) 90° 90° Abb. 72 Schrauben bauseits. Auflage A Auflage B...
  • Seite 56 Liegende Montage (Fortsetzung) 1990 Abb. 73 Kombination mm a mm b mm b mm c 2070 1,51 m — — — — 1090 1070 2226 3,03 m — — — — 1105 1105 1690 1670 1,51 m /1,51 m — 1355 1355 2445...
  • Seite 57 Liegende Montage (Fortsetzung) 90° 90° 90° Abb. 74...
  • Seite 58 Liegende Montage (Fortsetzung) 90° Abb. 75 Weiter mit Kapitel „Hydraulische Anschlüsse“ (siehe Seite 62).

  • Seite 59: Montage An Fassaden

    Montage an Fassaden 90° Abb. 76...
  • Seite 60 Montage an Fassaden (Fortsetzung) Kombination mm b mm c 1375 1,26 m 1,51 m — — 1070 3,03 m — — 1100 1630 1,51 m /1,51 m 1315 2385 1,51 m /3,03 m 1070 1900 2425 3,03 m /1,51 m 1070 2110 3180...
  • Seite 61 Montage an Fassaden (Fortsetzung) 90° Ø9 8. 8. Abb. 78 Die Röhrenhalterung versetzt zum Anschlussgehäuse montieren. Damit wird eine Neigung der Vakuumröh- ren zur Horizontalen erreicht. Kollektorfläche mm b 1,26 m 1,51 m 3,03 m Achtung Weiter mit Kapitel „Hydraulische Anschlüsse“ (siehe Bei fehlender Neigung ist die Funktion des Kol- Seite 62).

  • Seite 62: Hydraulische Anschlüsse

    Hydraulische Anschlüsse Anschlussgehäuse verbinden Achtung Verbindungsrohre dürfen keine Beschädigung aufweisen. Alle O-Ring-Dichtungen an den Kollektoren nur mit beiliegendem Armaturenfett fetten. Abb. 79 Hinweis zu Arbeitsschritt 3: Hinweis zu Arbeitsschritt 6: Sicherungsklammer gerade aufsetzen. Kollektorsicherung durch Bohrungen im Anschluss- gehäuse einrasten.

  • Seite 63: Anschluss-Set Montieren

    Hydraulische Anschlüsse (Fortsetzung) Anschluss-Set montieren Bauteile Abb. 80 Montagehinweise ■ O-Ring-Dichtungen nur mit dem beiliegenden Arma- turenfett fetten. Überwurfmutter erst von Hand anziehen, dann mit ■ Gabelschlüssel um eine -Drehung festziehen. ¾ ■ An Klemmringverschraubungen keine ausgeglühten Kupferrohre einsetzen.

  • Seite 64: Vakuumröhren Einbauen

    Hydraulische Anschlüsse (Fortsetzung) Abb. 81 RL Rücklauf VL Vorlauf Hinweis Umlenkung mit Entlüftung bei waagerechter Montage der Kollektoren verwenden. Vakuumröhren einbauen Gefahr Oberfläche des Kondensators muss sauber sein. ■ Vakuumröhren vorsichtig behandeln. Zerbro- ■ Kondensator in die Kondensatoraufnahme im Wär- chene Vakuumröhren können Schnittverletzun- metauscher einführen.

  • Seite 65: Kollektortemperatursensor Montieren

    Vakuumröhren einbauen (Fortsetzung) Achtung Vakuumröhren nicht im geklemmten Zustand ausrichten (drehen). Die Folge sind Schäden an den Vakuumröhren. +25° 0° -25° 0° -25° Abb. 83 Hinweis zu Arbeitsschritt 4: Hinweis zu Arbeitsschritt 5: Falls das Einschieben der Vakuumröhre in das Dicht- Darauf achten, dass die Röhrenaufnahmebügel nicht beschädigt werden.
  • Seite 66 Kollektortemperatursensor montieren (Fortsetzung) Abb. 84 Achtung Falls nach der Montage die Solaranlage nicht sofort mit Wärmeträgermedium befüllt wird, kön- nen die Kollektoren Schaden nehmen. Die Kollektoren müssen deshalb mit einer Abde- ckung vor Sonneneinstrahlung geschützt wer- den.

  • Seite 67: Installation

    Weichlötungen können, besonders in Kollektornähe, aufgrund der hohen Temperaturen geschwächt wer- den. Am besten geeignet sind metallisch dichtende Verbindungen, Klemmringverschraubungen oder Viessmann Steckverbindungen mit doppelten O-Rin- gen. Falls andere Dichtungen verwendet werden, z. B. Flachdichtungen, muss vom Hersteller eine ausrei- chende Glykol-, Druck- und Temperaturbeständigkeit...
  • Seite 68 Installation (Fortsetzung) Abb. 85 Solar-Divicon Befüllhahn Absperrventile Stagnationskühlkörper Rückschlagventile Ausdehnungsgefäß Solarkreispumpe Auffangbehälter Luftabscheider Kollektor Absperrhahn (Stellschraube oberhalb der Volu- Speicher-Wassererwärmer menstromanzeige Speichertemperatursensor Entleerungshahn Kollektortemperatursensor Volumenstromanzeige Solarregelung...

  • Seite 69: Inbetriebnahme Und Einre

    Inbetriebnahme und Einregulierung Inbetriebnahme der Solaranlage siehe Service- anleitung „Vitosol 300-TM“...
  • Seite 72 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
