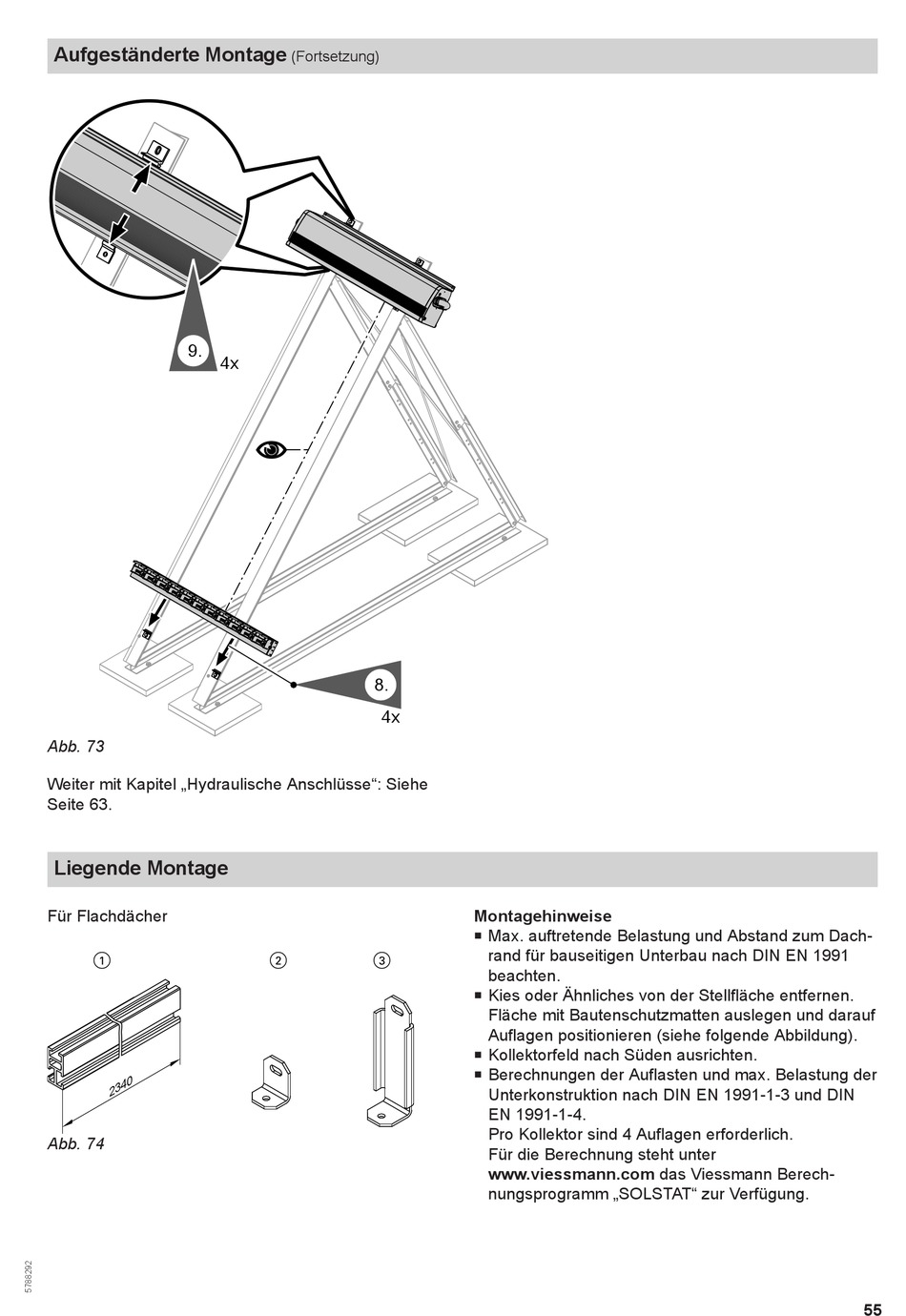

Aufgeständerte Montage
9.
Abb. 73
Weiter mit Kapitel „Hydraulische Anschlüsse": Siehe
Seite 63.
Liegende Montage
Für Flachdächer
1
4 0
2 3
Abb. 74
(Fortsetzung)
4x
8.
4x
2 3
Montagehinweise
■ Max. auftretende Belastung und Abstand zum Dach-
rand für bauseitigen Unterbau nach DIN EN 1991
beachten.
■ Kies oder Ähnliches von der Stellfläche entfernen.
Fläche mit Bautenschutzmatten auslegen und darauf
Auflagen positionieren (siehe folgende Abbildung).
■ Kollektorfeld nach Süden ausrichten.
Berechnungen der Auflasten und max. Belastung der
■
Unterkonstruktion nach DIN EN 1991-1-3 und DIN
EN 1991-1-4.
Pro Kollektor sind 4 Auflagen erforderlich.
Für die Berechnung steht unter
www.viessmann.com das Viessmann Berech-
nungsprogramm „SOLSTAT" zur Verfügung.
