Schrägdachmontage mit Dachhaken
90°
10.

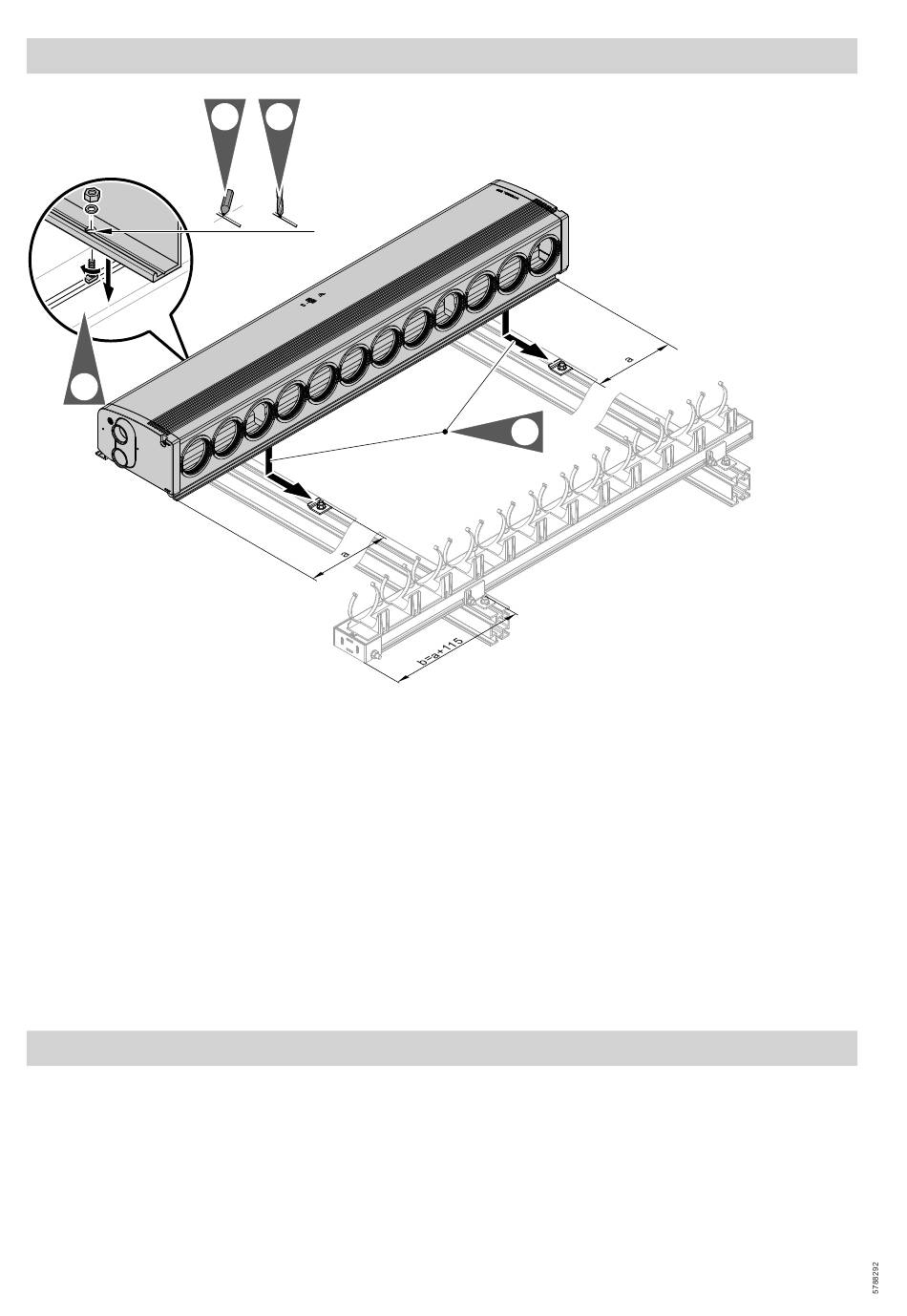

Abb. 63 Maß a ergibt sich durch Vermitteln des
Anschlussgehäuses auf den Montageschie-
nen.
Hinweis
■ Waagerechte Montage nur möglich für Dachneigung
> 19°.
Dachneigung < 19°: Montagesysteme einschließlich
■
der Schienen bauseits so ausrichten, dass die Vaku-
umröhren ein Mindestgefälle von 1° in Richtung des
Erdmittelpunkts haben.
Die Röhrenhalterung versetzt zum Anschlussgehäuse
montieren. Damit wird eine Neigung der Vakuumröh-
ren zur Horizontalen erreicht.
Aufgeständerte Montage
Falls mehrere Kollektoren hintereinander aufgestellt
werden, Verschattungen vermeiden. Zwischen den
Reihen Abstand z einhalten.
48
(Fortsetzung)
8. 9.
Ø9
7.
!
Achtung
Bei fehlender Neigung ist die Funktion des Kol-
lektors nicht gewährleistet.
Maß b unbedingt einhalten.
Hinweis zu Arbeitsschritt 9:
Zentriernut auf der Rückseite des Anschlussgehäuses
als Bohrhilfe nutzen.
Weiter mit Kapitel „Hydraulische Anschlüsse": Siehe
Seite 63.
