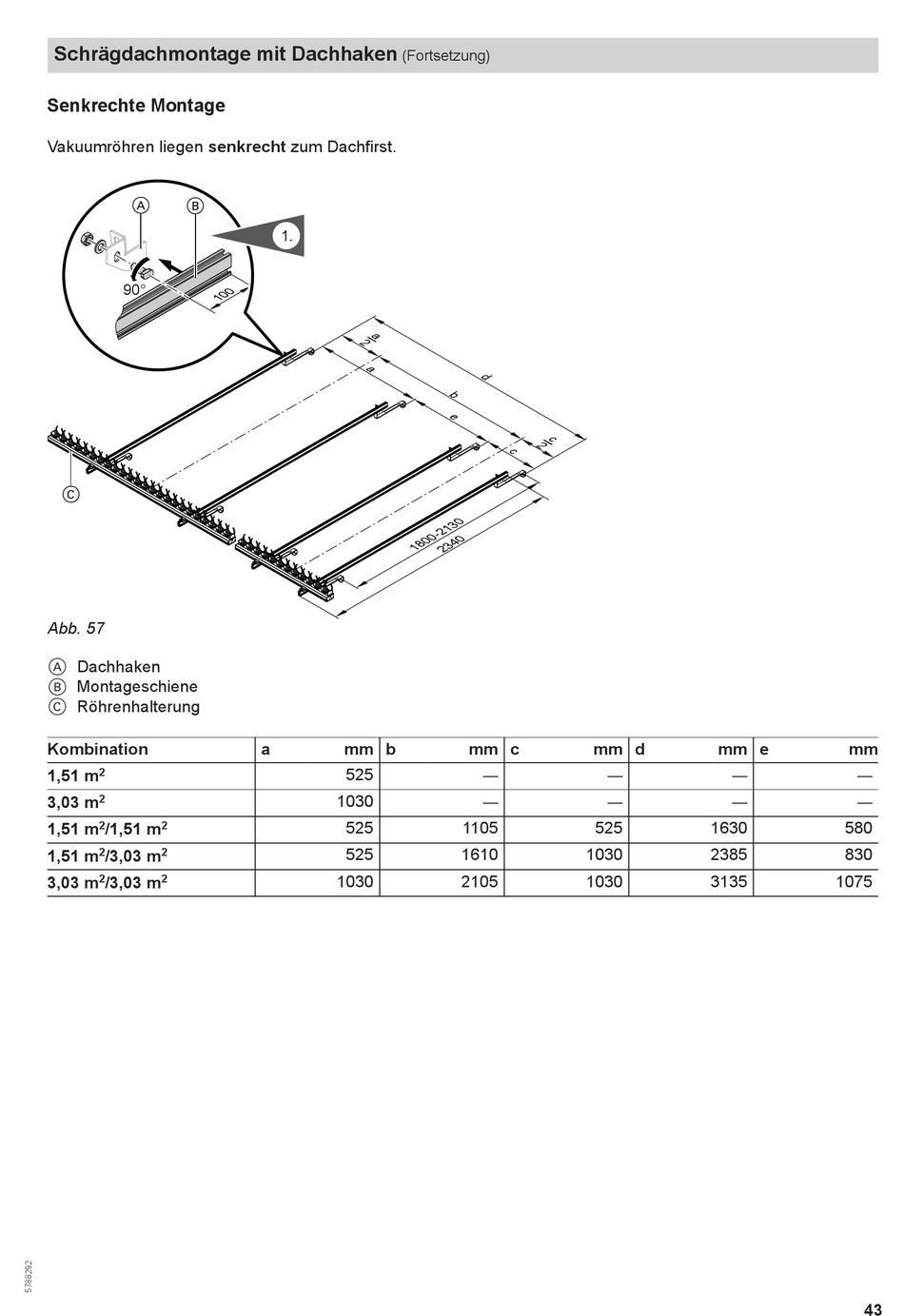

Schrägdachmontage mit Dachhaken
Senkrechte Montage
Vakuumröhren liegen senkrecht zum Dachfirst.
A
B
90°
C
Abb. 57
Dachhaken
A
Montageschiene
B
Röhrenhalterung
C
Kombination
1,51 m
2
3,03 m
2
1,51 m
2
/1,51 m
2
1,51 m
2
/3,03 m
2
3,03 m
2
/3,03 m
2
(Fortsetzung)
1.
a
mm b
525
1030
525
525
1030
mm c
mm d
—
—
—
—
1105
525
1610
1030
2105
1030
mm e
mm
—
—
—
—
1630
580
2385
830
3135
1075
43
