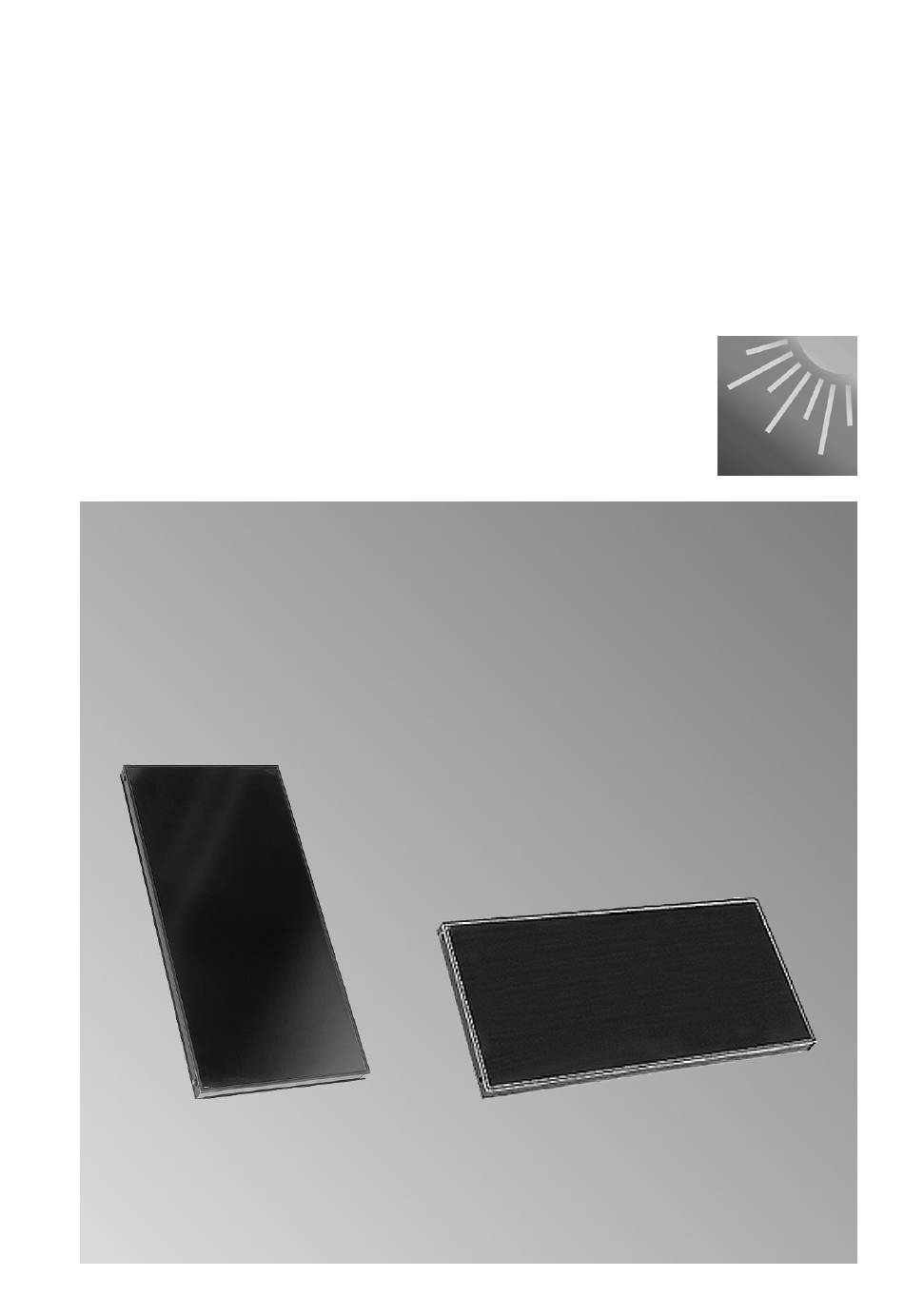

- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitosol-F Gültigkeitshinweise siehe letzte Seite VITOSOL-F Bitte aufbewahren! 5681 741 12/2008...
-
Seite 2: Sicherheitshinweise
Funktion gefährdet den sicheren ■ die gesetzlichen Vorschriften zur Betrieb der Anlage. Unfallverhütung, Defekte Bauteile müssen durch ■ die gesetzlichen Vorschriften zum Viessmann Originalteile ersetzt Umweltschutz, werden. ■ die berufsgenossenschaftlichen Bestimmungen. ■ die einschlägigen Sicherheitsbestim- mungen der DIN, EN, DVGW und VDE a ÖNORM, EN und ÖVE... - Seite 3 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......Weitere Angaben zu den Arbeitsschritten............Einzelteillisten Einzelteilliste Vitosol 200-F, 300-F............... 12 Technische Daten Vitosol 200-F, 300-F..................... 14 Solar-Divicon (Zubehör)..................14 Wärmeträgermedium (Zubehör)................14 Bescheinigungen Konformitätserklärung..................15... -
Seite 5: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Spülen, Leckprüfung und Füllen der Solaranlage..• 2. -
Seite 6: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Spülen, Leckprüfung und Füllen der Solaranlage ■ Anlage nicht mit einer Saugpumpe 3. Das Spülen der Anlage erfolgt über entleeren. den Rücklaufanschluss. Anlage über ■ Anlage auf Dichtheit prüfen: Befüllarmatur mit Wärmeträgerme- Im Kollektor muss in kaltem Zustand dium füllen und spülen. -
Seite 7: Anlage Außer Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) ■ Nach dem Befüllen der Anlage mit Wärmeträgermedium ist sicherzustel- len, dass die Anlage ordnungsgemäß entlüftet ist und eine Wärmeabnahme im System stattfindet, also längere Stagnationszeiten vermieden werden. ■ Ausblase- und Ablaufleitung müssen in einen offenen Behälter münden, der den Gesamtinhalt der Kollektoren auf- nehmen kann. - Seite 8 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 2. Falls der Vordruck des Ausdeh- 3. Wärmeträgermedium nachfüllen, bis nungsgefäßes niedriger ist als der der Anlagendruck 0,3 bis 0,5 bar Sollwert, so viel Stickstoff nachfüllen, höher als der Vordruck-Sollwert des bis der Vordruck gleich dem Sollwert Ausdehnungsgefäßes ist (Sicher- ist.
-
Seite 9: Solaranlage Entlüften
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Solaranlage entlüften 1. Entlüfter öffnen. 3. Nachdem die Anlage einige Tage in Umwälzpumpen entlüften. Dazu Betrieb ist, diese nochmals entlüf- Umwälzpumpen auf höchste Stufe ten. einstellen und durch Relaistest (Manuell-Betrieb) mehrmals ein- und Hinweis ausschalten (eine entlüftete Pumpe Bei abgefallenem Anlagendruck im... -
Seite 10: Elektrische Anschlüsse Prüfen
Frostschutztemperatur und pH-Wert des Wärmeträgermediums prüfen Frostschutztemperatur des Wärmeträ- Bedienungsanleitung Solar-Prüf- germediums „Tyfocor LS“ mit koffer Viessmann Frostschutzprüfer oder dem Hand-Refraktometer des Solar-Prüfkof- fers (Zubehör) prüfen. PH-Wert mit dem pH-Streifen des Solar- Prüfkoffers (Zubehör) prüfen (siehe Seite 14). Anlage in Betrieb nehmen Bedienungsanleitungen eingebauter Komponenten beachten. -
Seite 11: Schaltfunktion Der Solarregelung Prüfen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Schaltfunktion der Solarregelung prüfen Montage- und Serviceanleitung der Solarregelung... -
Seite 12: Einzelteillisten
Einzelteillisten Einzelteilliste Vitosol 200-F, 300-F Hinweise für Ersatzbestellungen 012 O-Ring Best.-Nr. und Herstell-Nr. (siehe Typen- 013 Spenglerschrauben schild) sowie die Positionsnummer des 014 Profilschelle Einzelteils (aus dieser Einzelteilliste) 015 Diagonaldichtstreifen angeben. 016 Stützhülse Handelsübliche Teile sind im örtlichen 017 Elastikpuffer Fachhandel erhältlich. - Seite 13 Einzelteillisten Einzelteilliste Vitosol 200-F, 300-F (Fortsetzung)
-
Seite 14: Technische Daten
Technische Daten Vitosol 200-F, 300-F SV/SH Absorberfläche 2,32 4,76 Aperturfläche 2,33 4,96 Wärmekapazität c 5,35 kJ/(m ·K) Max. Stillstandtemperatur °C Zul. Betriebsdruck Inhalt Wärmeträgermedium Liter 1,83/2,48 Solar-Divicon (Zubehör) Sicherheitsventil 6 bar, 120 °C Max. Betriebstemperatur 120 °C Zul. Betriebsdruck 6 bar Wärmeträgermedium (Zubehör) Das mitgelieferte Wärmeträgermedium Im Einzelfall kann nach Rücksprache mit... -
Seite 15: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass die Produkte Vitosol 200-F und 300-F mit den folgenden Normen übereinstimmen: DIN 1055 EN 12975 nach Solar-KEYMARK Gemäß den Bestimmungen der folgenden Richtlinien werden diese Produkte mit... -
Seite 16: Gültigkeitshinweis
Vitosol 300-F, Typ SV3A Best.-Nr. 7374 164 Vitosol 300-F, Typ SH3A Best.-Nr. 7374 163 Vitosol 300-F, Typ SV3B Best.-Nr. 7417 765 Vitosol 300-F, Typ SH3B Best.-Nr. 7417 766 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
