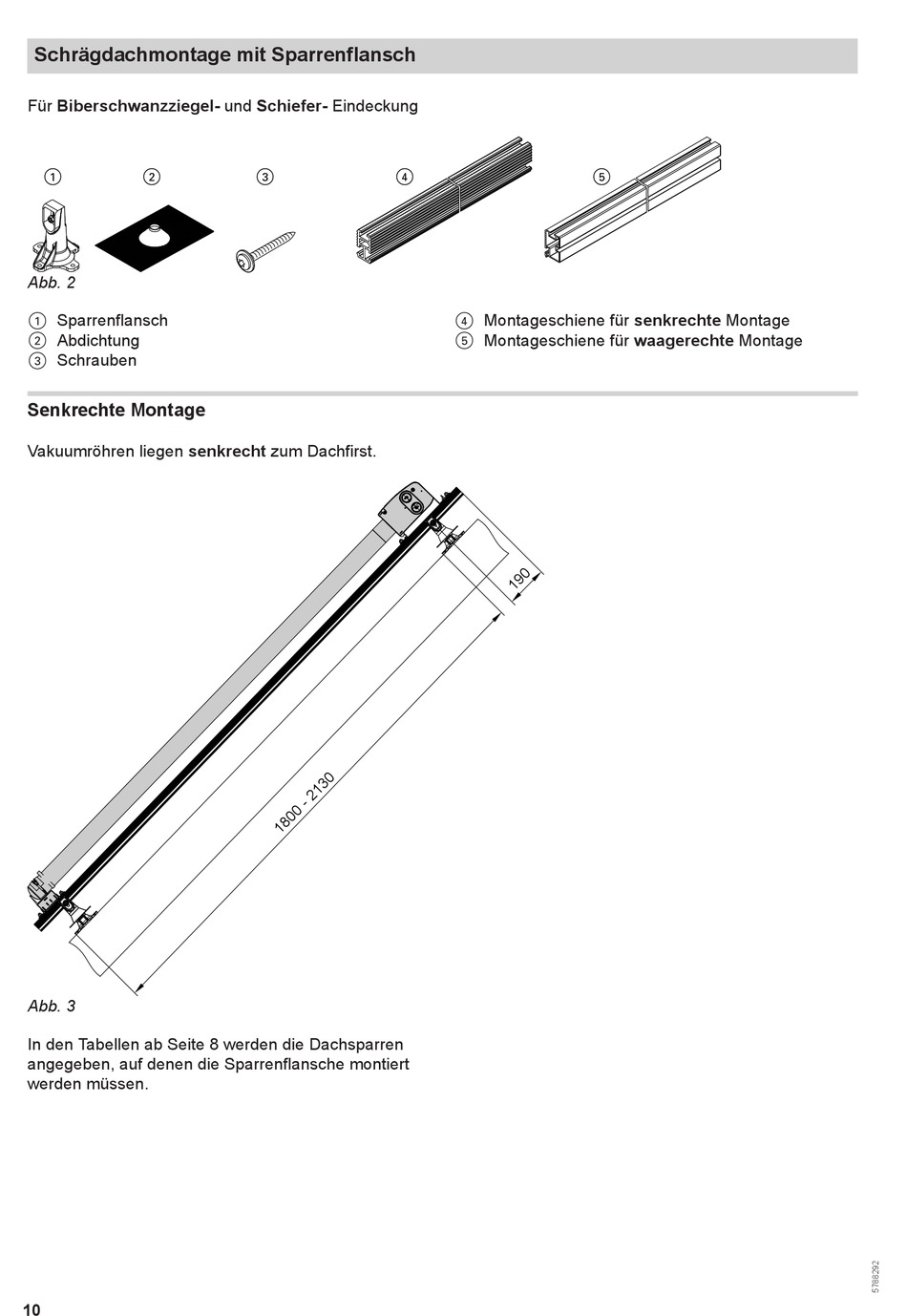

Viessmann Vitosol 300-TM SP3C 1,51 m2 Montageanleitung Für Die Fachkraft Seite 10

Schrägdachmontage mit Sparrenflansch
Für Biberschwanzziegel- und Schiefer- Eindeckung
1 2
Abb. 2
Sparrenflansch
1
Abdichtung
2
Schrauben
3
Senkrechte Montage
Vakuumröhren liegen senkrecht zum Dachfirst.
Abb. 3
In den Tabellen ab Seite 8 werden die Dachsparren
angegeben, auf denen die Sparrenflansche montiert
werden müssen.
10
3 4 5
Montageschiene für senkrechte Montage
4
Montageschiene für waagerechte Montage
5
