PCO.G.M02.T.MC2.S120PB.X.6.CCA.B.A03K1

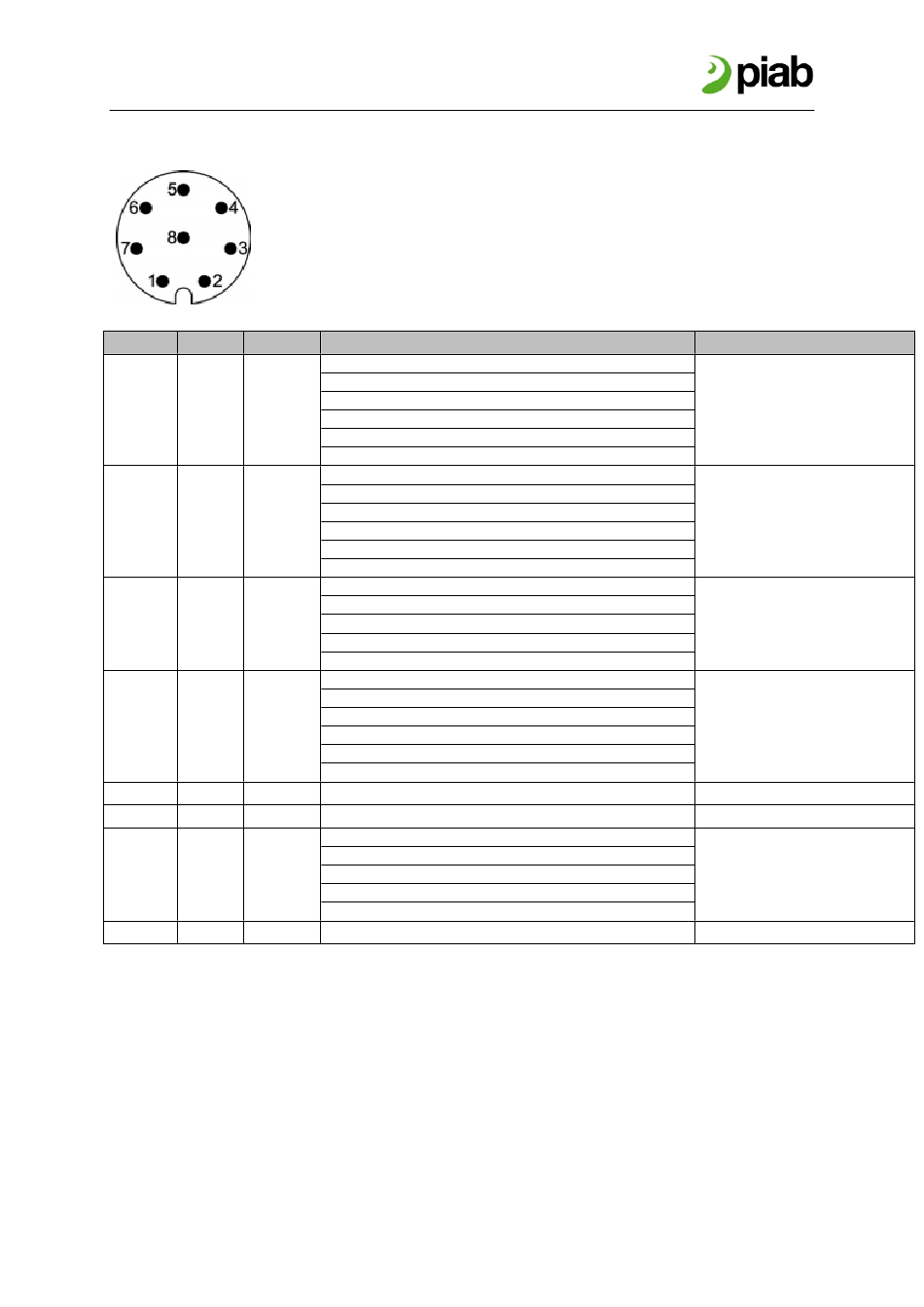

PINBELEGUNG
8-poliger Stecker M8
Pin Nr
Farbe
Name
1*
Weiß
V2
2*
Braun
S2**
3*
Grün
C2
4*
Gelb
V1
@
5
Grau
Vsys
6*
Rosa
C1
7*
Blau
S1**
8
Rot
GND
*Verschiedene Betriebsmöglichkeiten je nach Ihrer piCOBOT-Konfiguration.
**S1 und S2 können gleichzeitig 2 x 40 mA oder einzeln 1 x 80 mA liefern.
Fettdruck = Voreingestellter Wert (S2 bietet verschiedene Voreinstellungen je nach Konfiguration)
16
Die Pins 1-4 und 7 können im Menüsystem für andere
Funktionen konfiguriert werden. Weitere Informationen
finden Sie im Kapitel FUNKTION.
Beschreibung
0 = Vakuumsteuerung
1 = Abblassteuerung
2 = Energiesparen (ES) deaktivieren
3 = Automatische Abblasfunktionen (ATBO bzw. IBO) deaktivieren
4 = Automatische Zustandsüberwachung (ACM) deaktivieren
5 = Prozessdaten Out (PDO) gültig
0 = Keine Funktion
1 = Energiespar-Vakuumniveau erreicht (ES)
2 = Teil vorhanden, Vakuumniveau erreicht (PP)
3 = Leckagewarnung (LW)
4 = Abblasen ausgeführt (BOC)
5 = Analoger Ausgang, 1-5 VDC
0 = Keine Funktion
1 = Energiesparen (ES) deaktivieren
2 = Automatische Abblasfunktionen (ATBO bzw. IBO) deaktivieren
3 = Automatische Zustandsüberwachung (ACM) deaktivieren
5 = Prozessdaten Out (PDO) gültig
0 = Vakuumsteuerung
1 = Abblassteuerung
2 = Energiesparen (ES) deaktivieren
3 = Automatische Abblasfunktionen (ATBO bzw. IBO) deaktivieren
4 = Automatische Zustandsüberwachung (ACM) deaktivieren
5 = Prozessdaten Out (PDO) gültig
Versorgungsspannung, 24 VDC (V+)
0 = Keine Funktion
1 = Teil vorhanden, Vakuumniveau erreicht (PP)
2 = Energiespar-Vakuumniveau erreicht (ES)
3 = Leckagewarnung (LW)
4 = Abblasen ausgeführt (BOC)
Gemeinsam, 0 VDC (V-)
Durch Weiterentwicklung bedingte Konstruktionsänderungen vorbehalten. Technische Daten können o
Hinweis
Steuerfunktionen
Digitaler Ausgang Signal 2**
Digitaleingang Steuerung 2
Steuerfunktionen
Digitaler Eingang Steuerung 1
Digitaler Ausgang Signal 1**
