Schritt 5:

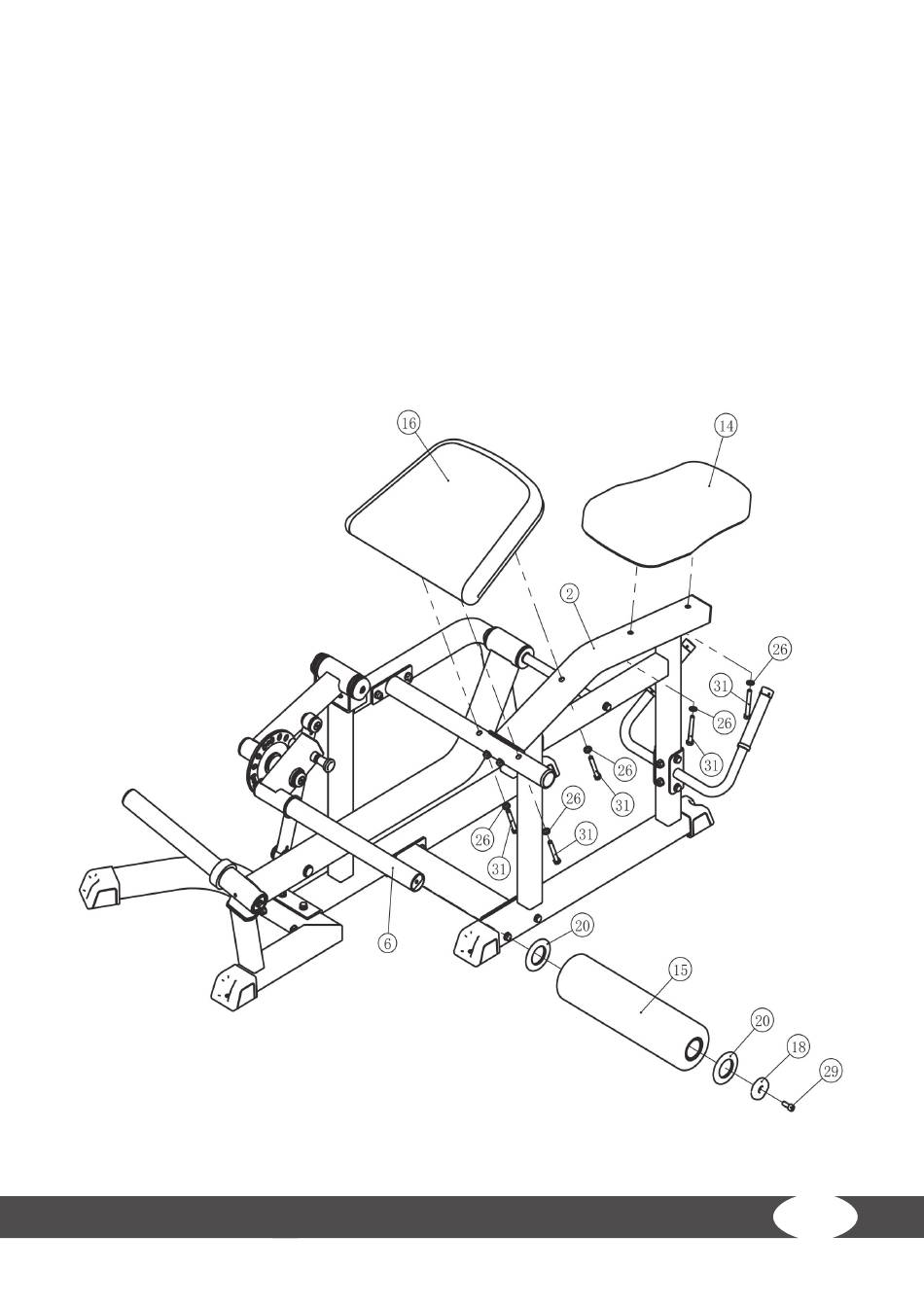

Montage der Polster
1.
Montieren Sie das Brustpolster (14) an dem Polsterrahmen (2) mit zwei M10*75 Schrauben (31)
und zwei Ø11*Ø20*2 flachen Unterlegscheiben (26).
2.
Montieren Sie das Sitzpolster (16) an dem Polsterrahmen (2) mit drei M10*75 Schrauben (31)
und drei Ø11*Ø20*2 flachen Unterlegscheiben (26).
3.
Montieren Sie das Beinpolster (15) an dem Beinpolsterrahmen (6) mit zwei Ø90*Ø51.5*6 großen
Abdeckkappen (20), einer Ø60 kleinen Abdeckkappe (18) und einer M10*25 Schraube (29).
4.
Ziehen Sie die Schrauben und Muttern mit dem Werkzeug fest an.
5.
Überprüfen Sie, ob sämtliche Schrauben und Muttern fest angezogen sind und ziehen Sie diese
wenn nötig nach.
→
Die Montage ist abgeschlossen.
17
