Schritt 1:

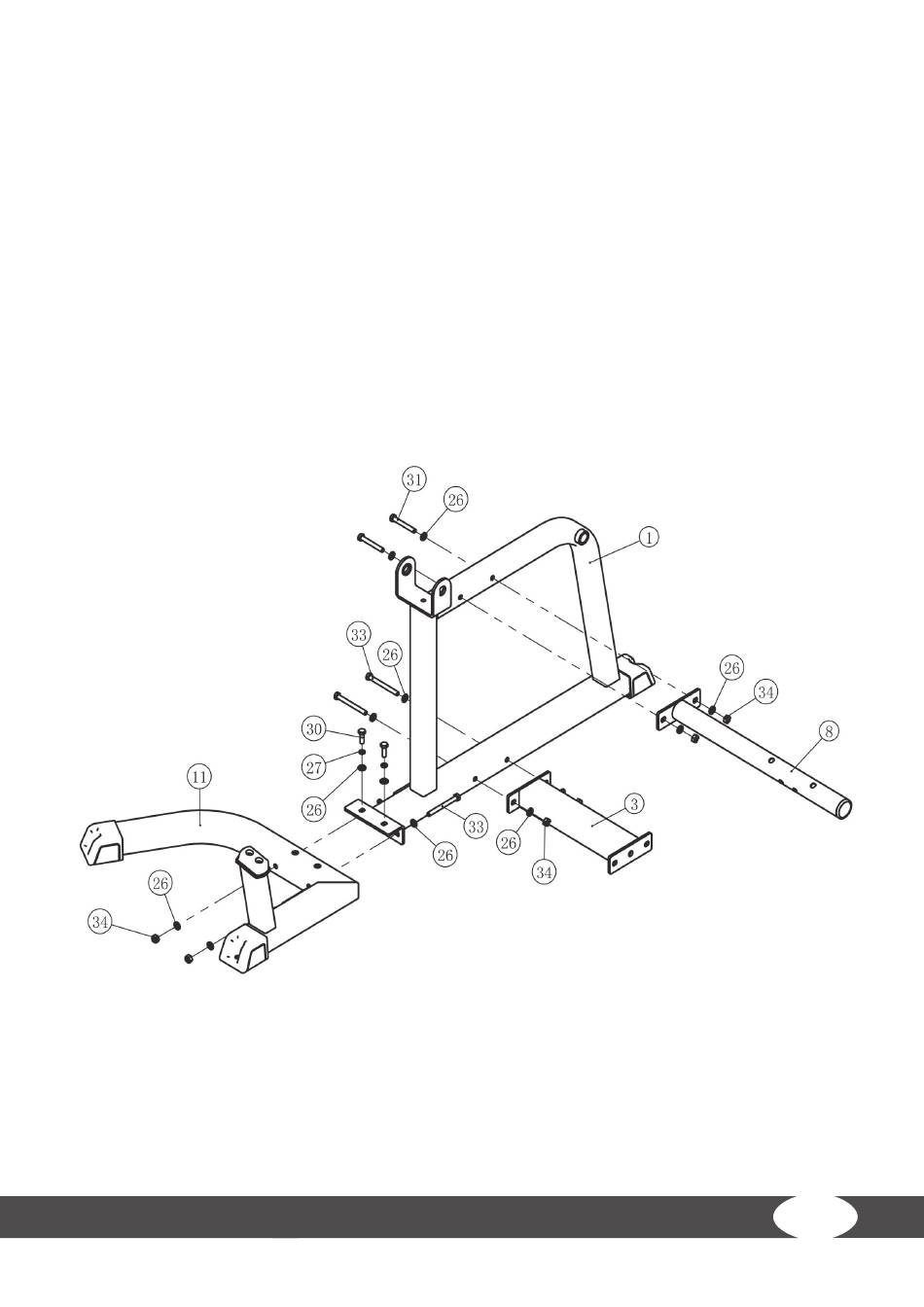

Montage des Hauptrahmens, Grundrahmens und der Verbindungsrahmen
1.
Montieren Sie den vorderen Grundrahmen (11) an dem Hauptrahmen (1) mit zwei M10*100
Schrauben (33), vier Ø11*Ø20*2 flachen Unterlegscheiben (26) und zwei M10 Muttern (34)
sowie mit zwei M10*30 Schrauben (30), zwei Ø10 Federscheiben (27) und zwei Ø11*Ø20*2
flachen Unterlegscheiben (26).
2.
Montieren Sie den unteren Verbindungsrahmen (3) an dem Hauptrahmen (1) mit zwei M10*100
Schrauben (33), vier Ø11*Ø20*2 flachen Unterlegscheiben (26) und zwei M10 Muttern (34).
3.
Montieren Sie den oberen Verbindungsrahmen (8) an dem Hauptrahmen (1) mit zwei M10*75
Schrauben (31), vier Ø11*Ø20*2 flachen Unterlegscheiben (26) und zwei M10 Muttern (34).
4.
Ziehen Sie die Schrauben und Muttern mit dem Werkzeug fest an.
13
