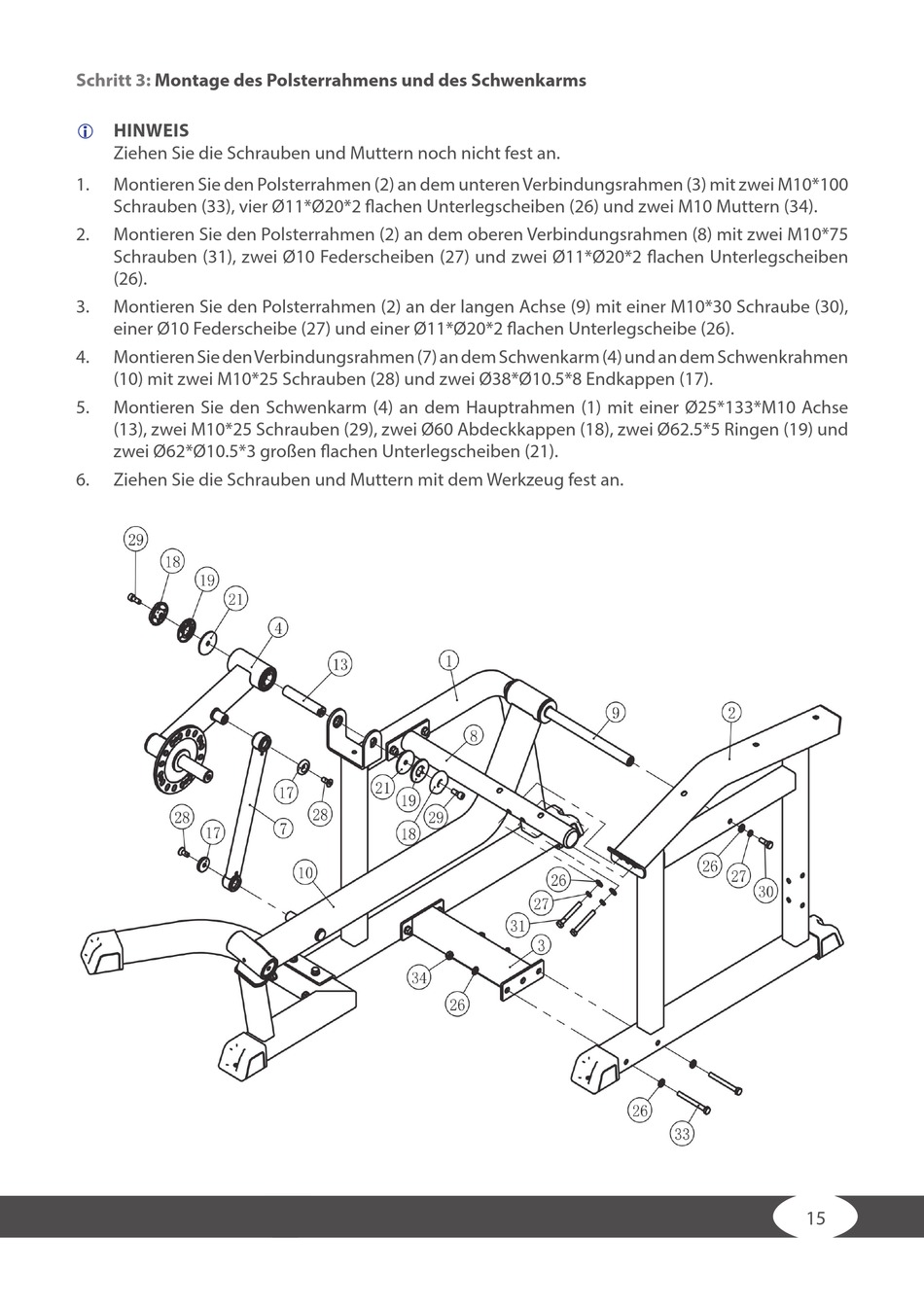

Schritt 3:
Montage des Polsterrahmens und des Schwenkarms
HINWEIS
L
Ziehen Sie die Schrauben und Muttern noch nicht fest an.
1.
Montieren Sie den Polsterrahmen (2) an dem unteren Verbindungsrahmen (3) mit zwei M10*100
Schrauben (33), vier Ø11*Ø20*2 flachen Unterlegscheiben (26) und zwei M10 Muttern (34).
2.
Montieren Sie den Polsterrahmen (2) an dem oberen Verbindungsrahmen (8) mit zwei M10*75
Schrauben (31), zwei Ø10 Federscheiben (27) und zwei Ø11*Ø20*2 flachen Unterlegscheiben
(26).
3.
Montieren Sie den Polsterrahmen (2) an der langen Achse (9) mit einer M10*30 Schraube (30),
einer Ø10 Federscheibe (27) und einer Ø11*Ø20*2 flachen Unterlegscheibe (26).
4.
Montieren Sie den Verbindungsrahmen (7) an dem Schwenkarm (4) und an dem Schwenkrahmen
(10) mit zwei M10*25 Schrauben (28) und zwei Ø38*Ø10.5*8 Endkappen (17).
5.
Montieren Sie den Schwenkarm (4) an dem Hauptrahmen (1) mit einer Ø25*133*M10 Achse
(13), zwei M10*25 Schrauben (29), zwei Ø60 Abdeckkappen (18), zwei Ø62.5*5 Ringen (19) und
zwei Ø62*Ø10.5*3 großen flachen Unterlegscheiben (21).
6.
Ziehen Sie die Schrauben und Muttern mit dem Werkzeug fest an.
15
