11.Ersatzteile
V02
V03
4
6
60
80
100
40
2
8
120
20
140
psi
bar
10
Q01
6
7
V01
2
P01
V07
Z03
Z02
V06
Z01

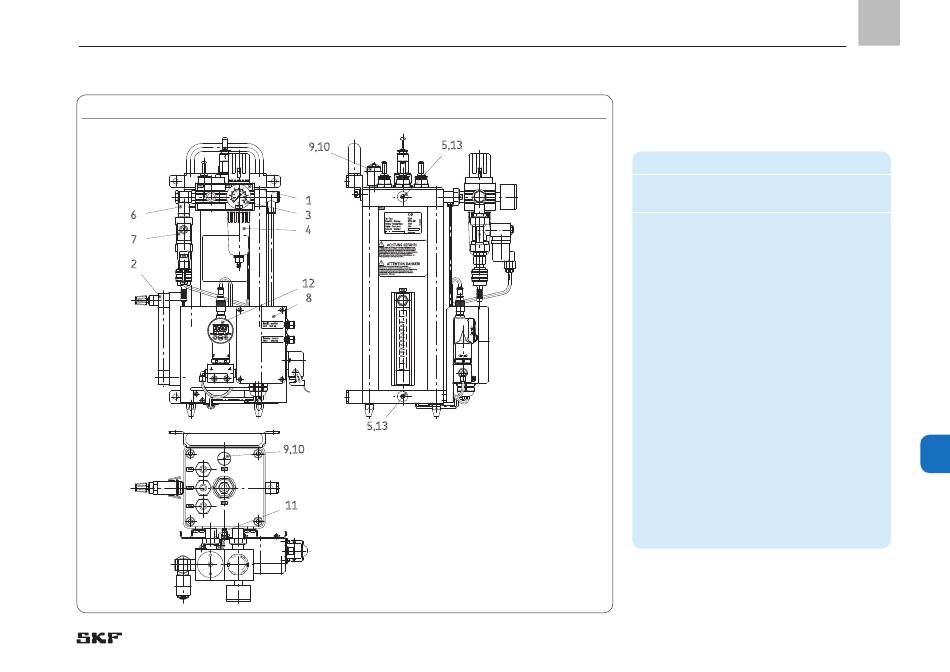

Ersatzteile VarioPlus, Abb. 11
5,13
9,10
1
B01
3
Typ - Type :
VARIO
Bestell-Nr. - Order no. :
UFV10-009
Betriebsp. - Operating voltage :
24V DC
4
Baujahr - Constr. year :
2006
Serien-Nr. - Serial no. :
Made in Germany
ACHTUNG GEFAHR!
In Betrieb stehen der Behälter und Teile des Gerätes unter Druck.
Der Behälter darf weder geöffnet, noch dürfen Geräteteile entfernt
werden! Vor Inbetriebnahme alle Anschlüsse auf sicheren Sitz und
Dichtheit prüfen. Vor Arbeiten am Gerät oder an den angeschlossenen
Systemkomponenten muss das Gerät druckentlastet werden.
Für Inbetriebnahme, Betrieb und Wartung sind die Hinweise der
Bedienungsanleitung unbedingt zu beachten.
ATTENTION DANGER!
Reservoir and other parts of the unit are pressurized.
Never open the reservoir or remove system components!
Check connections for tightness and proofness before commissioning
the system. Relief system pressure before maintenance work.
Check operating manual for support while start up, operation
and maintenance of the unit.
12
V05
8
100
überfüllt - overfilled
voll - full up
90
80
70
60
Reserve - reserve
leer - empty
50
40
30
20
10
5,13
9,10
11
Legende zu Abbildung 11
Position Beschreibung
Bestell Nummer
1 Luftversorgungseinheit komplett
UFV.U16-001
2 Durchflussmesser
UFZ.0127
3 Manometer
UFZ.0360
4 Kondensatbehälter
UFZ.U00-141
5 Dichtring
UFZ.0078
6 Luftzufuhradapter
UFZ.0078
7 Luftventil 24 V DC
UFZ.U00-075
8 Klemmkasten
173-000-222
9 Hülse
UFZ.0357
10 Sicherheitsventil
UFZ.0270
11 Schwenkverschraubung UFZ.0062
12 Druckschalter, 16 bar
176-190-002
13 Verschlussschraube
466-419-001
DE
11
91
