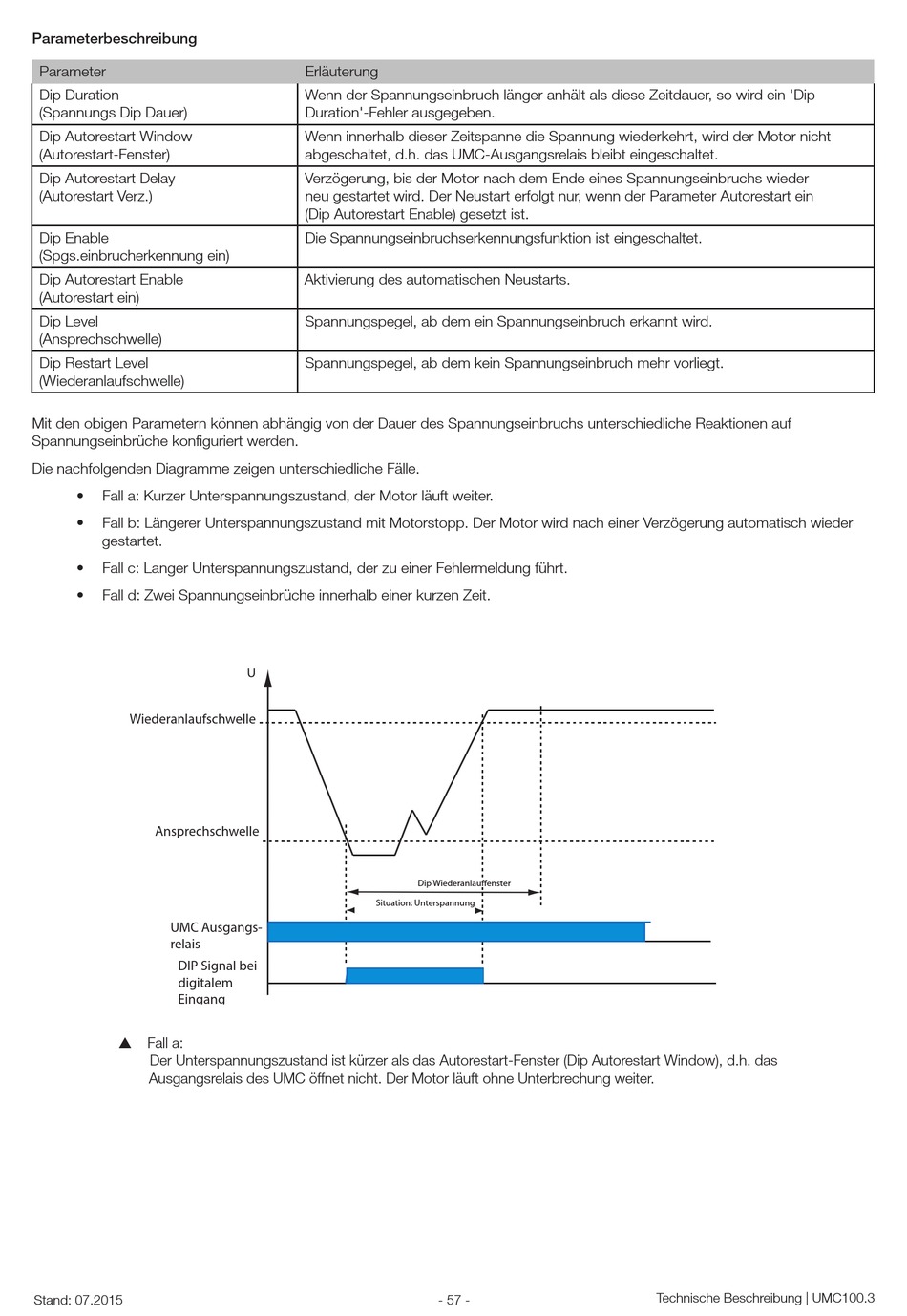

Parameterbeschreibung
Parameter
Dip Duration
(Spannungs Dip Dauer)
Dip Autorestart Window
(Autorestart-Fenster)
Dip Autorestart Delay
(Autorestart Verz.)
Dip Enable
(Spgs.einbrucherkennung ein)
Dip Autorestart Enable
(Autorestart ein)
Dip Level
(Ansprechschwelle)
Dip Restart Level
(Wiederanlaufschwelle)
Mit den obigen Parametern können abhängig von der Dauer des Spannungseinbruchs unterschiedliche Reaktionen auf
Spannungseinbrüche konfiguriert werden.
Die nachfolgenden Diagramme zeigen unterschiedliche Fälle.
• Fall a: Kurzer Unterspannungszustand, der Motor läuft weiter.
• Fall b: Längerer Unterspannungszustand mit Motorstopp. Der Motor wird nach einer Verzögerung automatisch wieder
gestartet.
• Fall c: Langer Unterspannungszustand, der zu einer Fehlermeldung führt.
• Fall d: Zwei Spannungseinbrüche innerhalb einer kurzen Zeit.
Wiederanlaufschwelle
Ansprechschwelle
UMC Ausgangs-
relais
DIP Signal bei
digitalem
Eingang
 Fall a:
Der Unterspannungszustand ist kürzer als das Autorestart-Fenster (Dip Autorestart Window), d.h. das
Ausgangsrelais des UMC öffnet nicht. Der Motor läuft ohne Unterbrechung weiter.
Stand: 07.2015
Erläuterung
Wenn der Spannungseinbruch länger anhält als diese Zeitdauer, so wird ein 'Dip
Duration'-Fehler ausgegeben.
Wenn innerhalb dieser Zeitspanne die Spannung wiederkehrt, wird der Motor nicht
abgeschaltet, d.h. das UMC-Ausgangsrelais bleibt eingeschaltet.
Verzögerung, bis der Motor nach dem Ende eines Spannungs einbruchs wieder
neu gestartet wird. Der Neustart erfolgt nur, wenn der Parameter Autorestart ein
(Dip Autorestart Enable) gesetzt ist.
Die Spannungseinbruchserkennungsfunktion ist eingeschaltet.
Aktivierung des automatischen Neustarts.
Spannungspegel, ab dem ein Spannungseinbruch erkannt wird.
Spannungspegel, ab dem kein Spannungseinbruch mehr vorliegt.
U
Dip Wiederanlau enster
Situation: Unterspannung
