DX111
Das Modul DX111 erweitert die Eingangs- und Ausgangskanäle des UMC100.
Es bietet acht digitale Eingänge (24 V DC), vier Relaisausgänge und einen Stromausgang zum Anschluss eines analogen
Messinstruments.

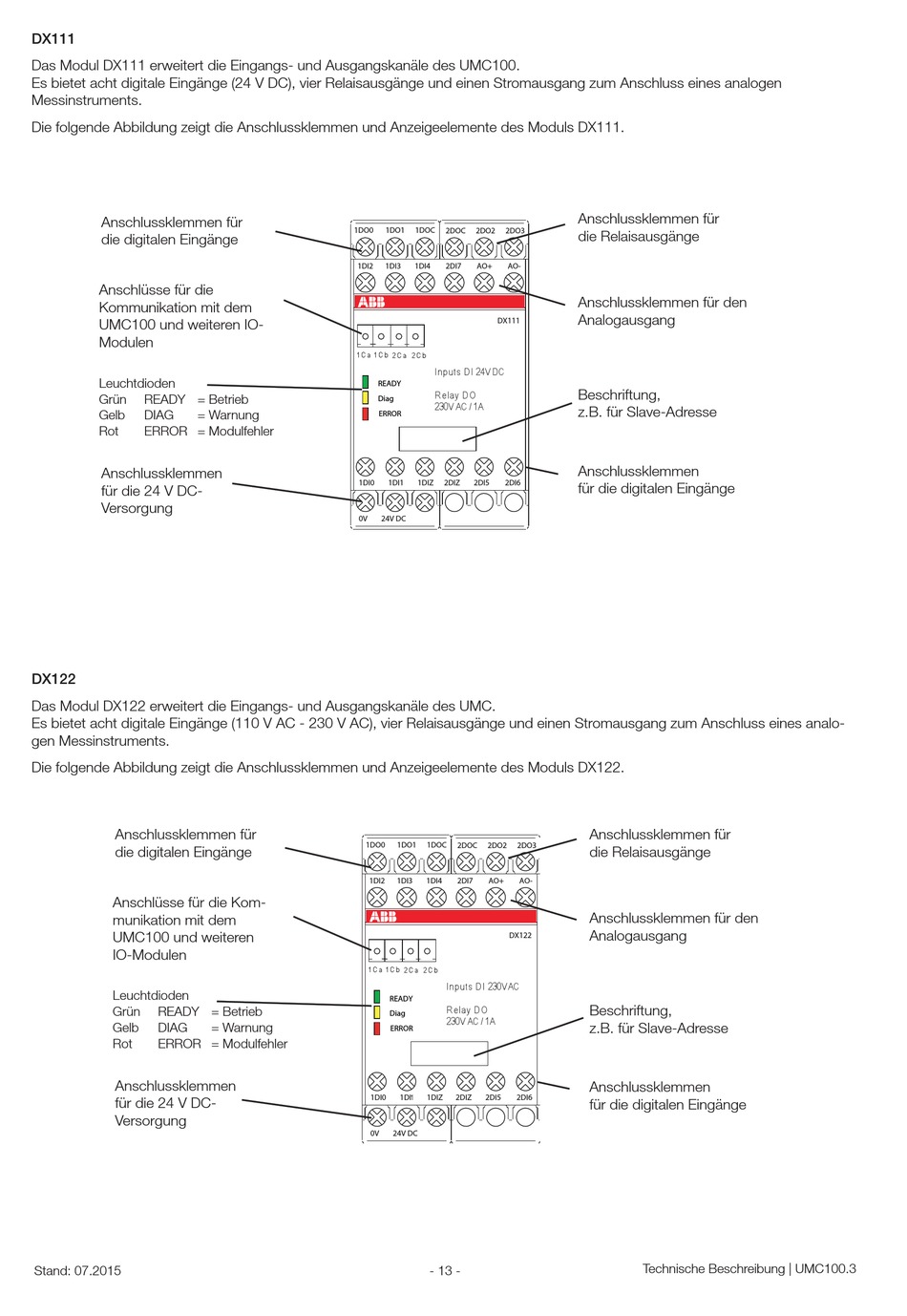

Die folgende Abbildung zeigt die Anschlussklemmen und Anzeigeelemente des Moduls DX111.
Anschlussklemmen für
die digitalen Eingänge
Anschlüsse für die
Kommunikation mit dem
UMC100 und weiteren IO-
Modulen
Leuchtdioden
Grün READY = Betrieb
Gelb DIAG = Warnung
Rot ERROR = Modulfehler
Anschlussklemmen
für die 24 V DC-
Versorgung
DX122
Das Modul DX122 erweitert die Eingangs- und Ausgangskanäle des UMC.
Es bietet acht digitale Eingänge (110 V AC - 230 V AC), vier Relaisausgänge und einen Stromausgang zum Anschluss eines analo-
gen Messinstruments.
Die folgende Abbildung zeigt die Anschlussklemmen und Anzeigeelemente des Moduls DX122.
Anschlussklemmen für
die digitalen Eingänge
Anschlüsse für die Kom-
munikation mit dem
UMC100 und weiteren
IO-Modulen
Leuchtdioden
Grün READY = Betrieb
Gelb DIAG
Rot ERROR = Modulfehler
Anschlussklemmen
für die 24 V DC-
Versorgung
Stand: 07.2015
1DO0
1DI2

1 C a 1 C b 2 C a 2 C b
READY
Diag
1DI0
0V
1DO0
1DI2

1 C a 1 C b 2 C a 2 C b
= Warnung
1DI0
0V
1DO1 1DOC
2DOC 2DO2 2DO3
1DI3 1DI4 2DI7 AO+ AO-
DX111
Inputs D I 24V DC
R ela y D O
230V AC / 1A
ERROR
1DI1 1DIZ 2DIZ 2DI5 2DI6
24V DC
1DO1 1DOC 2DOC 2DO2 2DO3
1DI3 1DI4 2DI7 AO+ AO-
DX122
Inputs D I 230V AC
READY
R ela y D O
Diag
230V AC / 1A
ERROR
1
1DI 1DIZ 2DIZ 2DI5 2DI6
24V DC
- 13 -
Anschlussklemmen für
die Relaisausgänge
Anschlussklemmen für den
Analogausgang
Beschriftung,
z.B. für Slave-Adresse
Anschlussklemmen
für die digitalen Eingänge
Anschlussklemmen für
die Relaisausgänge
Anschlussklemmen für den
Analogausgang
Beschriftung,
z.B. für Slave-Adresse
Anschlussklemmen
für die digitalen Eingänge
