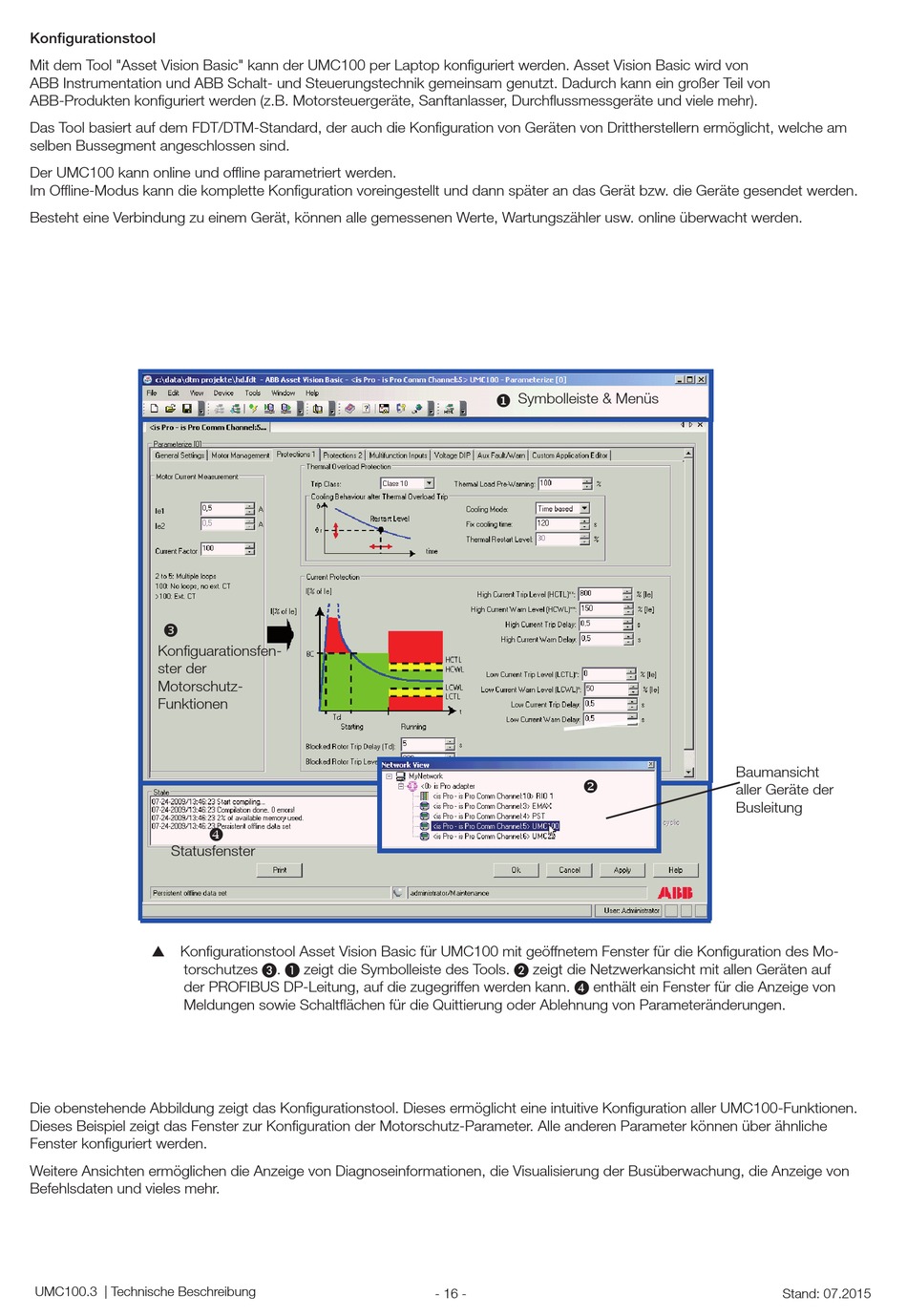

ABB UMC100.3 Technische Beschreibung Seite 16

Konfigurationstool
Mit dem Tool "Asset Vision Basic" kann der UMC100 per Laptop konfiguriert werden. Asset Vision Basic wird von
ABB Instrumentation und ABB Schalt- und Steuerungstechnik gemeinsam genutzt. Dadurch kann ein großer Teil von
ABB-Produkten konfiguriert werden (z.B. Motorsteuergeräte, Sanftanlasser, Durchflussmessgeräte und viele mehr).
Das Tool basiert auf dem FDT/DTM-Standard, der auch die Konfiguration von Geräten von Drittherstellern ermöglicht, welche am
selben Bussegment angeschlossen sind.
Der UMC100 kann online und offline parametriert werden.
Im Offline-Modus kann die komplette Konfiguration voreingestellt und dann später an das Gerät bzw. die Geräte gesendet werden.
Besteht eine Verbindung zu einem Gerät, können alle gemessenen Werte, Wartungszähler usw. online überwacht werden.

Konfiguarationsfen-
ster der
Motorschutz-
Funktionen
Statusfenster
 Konfigurationstool Asset Vision Basic für UMC100 mit geöffnetem Fenster für die Konfiguration des Mo-
torschutzes C. A zeigt die Symbolleiste des Tools. B zeigt die Netzwerkansicht mit allen Geräten auf
der PROFIBUS DP-Leitung, auf die zugegriffen werden kann. D enthält ein Fenster für die Anzeige von
Meldungen sowie Schaltflächen für die Quittierung oder Ablehnung von Parameter änderungen.
Die obenstehende Abbildung zeigt das Konfigurationstool. Dieses ermöglicht eine intuitive Konfiguration aller UMC100-Funktionen.
Dieses Beispiel zeigt das Fenster zur Konfiguration der Motorschutz-Parameter. Alle anderen Parameter können über ähnliche
Fenster konfiguriert werden.
Weitere Ansichten ermöglichen die Anzeige von Diagnoseinformationen, die Visualisierung der Busüberwachung, die Anzeige von
Befehlsdaten und vieles mehr.
UMC100.3 | Technische Beschreibung

Symbolleiste & Menüs


- 16 -
Baumansicht
aller Geräte der
Busleitung
