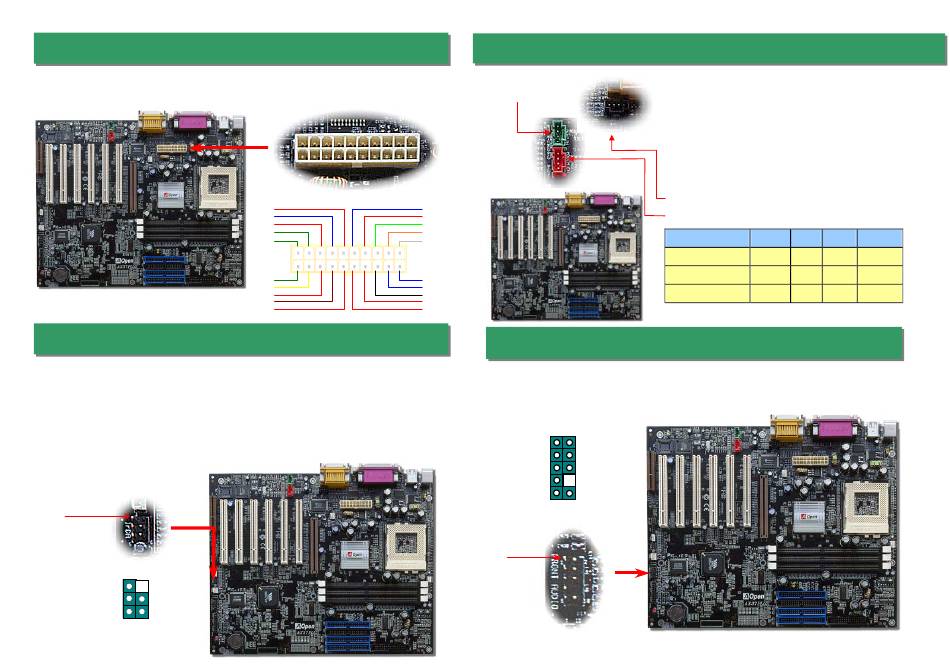

10. Anschluss des ATX-Netzanschlusses
Das ATX-Netzteil verwendet den unten gezeigten 20-poligen Anschluss. Vergewissern
Sie sich, dass Sie ihn in die richtige Richtung einsetzen.
11. Anschließen des IrDA-Anschlusses
Der IrDA-Anschluss kann für die Unterstützung drahtloser Infrarotmodule konfiguriert werden. Mit diesem
Modul und Anwendungssoftware wie z. B. Laplink oder Windows 95 PC-Direkt-Verbindung können Sie
Dateien auf oder von Laptops, Notebooks, PDA-Geräten und Druckern übertragen. Dieser Anschluss
unterstützt SIR (115.2Kbps, 2 Meter) und ASK-IR (56Kbps).
Installieren Sie das Infrarotmodul am IrDA-Anschluss und aktivieren die Infrarotfunktion im BIOS-Setup
unter UART Mode Select. Achten beim Einstecken des IrDA-Anschlusses auf korrekte Ausrichtung.
Pol 1
NC
+5V
GND
IR_TX
IR_RX
COM
+5V
+5V
COM
COM
PW-OK
+3.3V
5VSB
+3.3V
+12V
+3.3V
+5V
-12V
+5V
COM
-5V
PS-ON
COM
COM
COM
12. Anschluss von CD/ MODEM/AUX-IN
AUX-IN
(Grün)
13. Audiofunktion an der Frontplatte (optional)
Wenn das Computergehäuse über eine Audioschnittstelle an der Frontplatte verfügt,
können Sie die integrierte Audiofunktion über diesen Anschluss mit der Frontplatte
verbinden.
1
2
GND
FP_MIC
+5V
FP_VREF
JS1
PHONE_R
KEY
NC
NC
PHONE_L
9 10
Pol 1
Der CD-IN-Anschluss wird zum Anschluss des CD
Audio-Kabels des CDROM- oder DVD-Laufwerks an den
integrierten Soundschaltkreis verwendet.
Der MODEM-CN-Anschluss wird zum Anschluss des Mono
In/ Mic Out-Kabels des internen Modems an den integrierten
Soundschaltkreis verwendet.
Der AUX-IN-Anschluss wird zum Anschluss des MPEG
Audio-Kabels der MPEG-Karte an den integrierten
Soundschaltkreis verwendet.
CD-IN (Schwarz)
MODEM-CN (Rot)
Anschluss
Pol1
Pol2
Pol3
CD-IN
Links
GND
GND
MODEM-CN
Mono In GND
GND
AUX-IN
Links
GND
GND
Pol4
Rechts
Mic Out
Rechts
