Schnittstellen Und Anschlüsse - Pepperl+Fuchs ODT-MAC40 -RD Serie Schnellstartanleitung

ODT-MAC40*-*-RD
Produktbeschreibung
2.2
DE
8 - DE

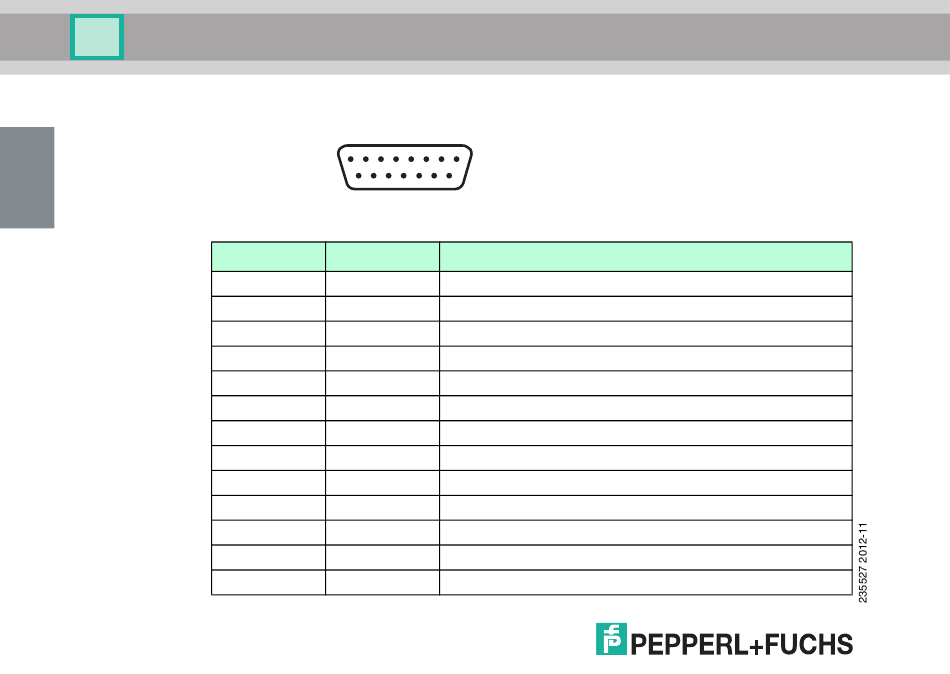

Schnittstellen und Anschlüsse
1
9
15-poliger D-Sub-Stecker
PIN Signal
1, 2 GND
3 GND IO
4, 5 +UB
6 + UB IO
7 NC
8 IN2
9 OUT1
10 OUT2
11 IN1
12 NC
13 TX RS232
14 RX RS232
15 IN3
8
15
Beschreibung
Geräteversorgung GND
GND der Ein-/Ausgänge
Geräteversorgung 24 V DC
Versorgung der Ein-/Ausgänge 24 V DC
nicht verbunden
Eingang 2
Gutausgang
Schlechtausgang
Trigger
nicht verbunden
Sendeleitung RS 232
Empfangsleitung RS 232
Eingang 3
