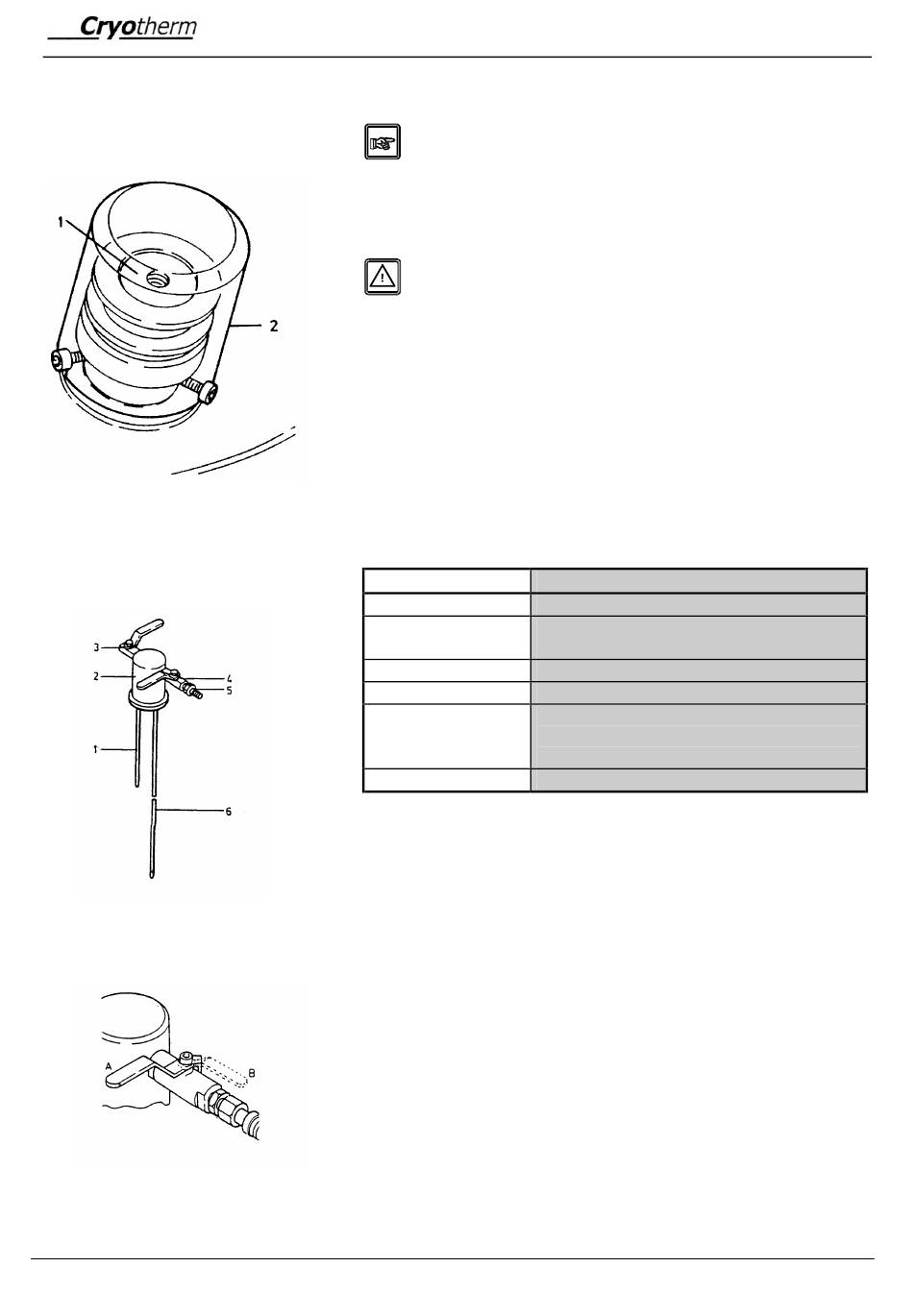

2.7 Kombinierte Vakuum-
verschluß- und Sicherheits-
einrichtung
2.8 Entnahmeheber mit
Kleinflanschanschluß
Typ EK
Achtung! Vakuumverschluß- und Sicherheitseinrich-
tung sichert den Vakuumraum gegen Überdruck.
Nachevakuieren nur durch
•
Fachpersonal des Herstellers
Schutzkappe (2) fängt bei Überdruck im Vakuum-
raum den Ventileinsatz (1) ab.
•
Schutzkappe (2) nicht entfernen
•
Ventil vor Hitze/Abkühlung schützen, da Versprö-
dung zum Verlust des Betriebsvakuums führt
Aufbau des Entnahmehebers
Positionsnummer Bezeichnung
1 Abgas- / Überlaufleitung
2 Grundkörper mit Kleinflanschanschluß
DN 50
3 Abgas- / Überlaufventil G 1/2"
4 Füll- / Entnahmeventil G 3/8"
5 Anschlußverschraubung
(Doppelnippelring R3/8" - 3/4 -16 UNF)
für flexiblen Abfüllschlauch
6 Füll- / Entnahmeleitung
Der Entnahmeheber dient zum Füllen und zur Entnahme von
Stickstoff - flüssig.
Sonderausführungen (z.B. Einfach-/ Dreifachentnahme) sind
auf Wunsch erhältlich.
Stellungen des Kugelhahns
A - geschlossen
B - geöffnet
Behälter
