2.4 Prüfung des
Sicherheitsventils
2.5 Montage des
Sicherheitsventils
Prüfung

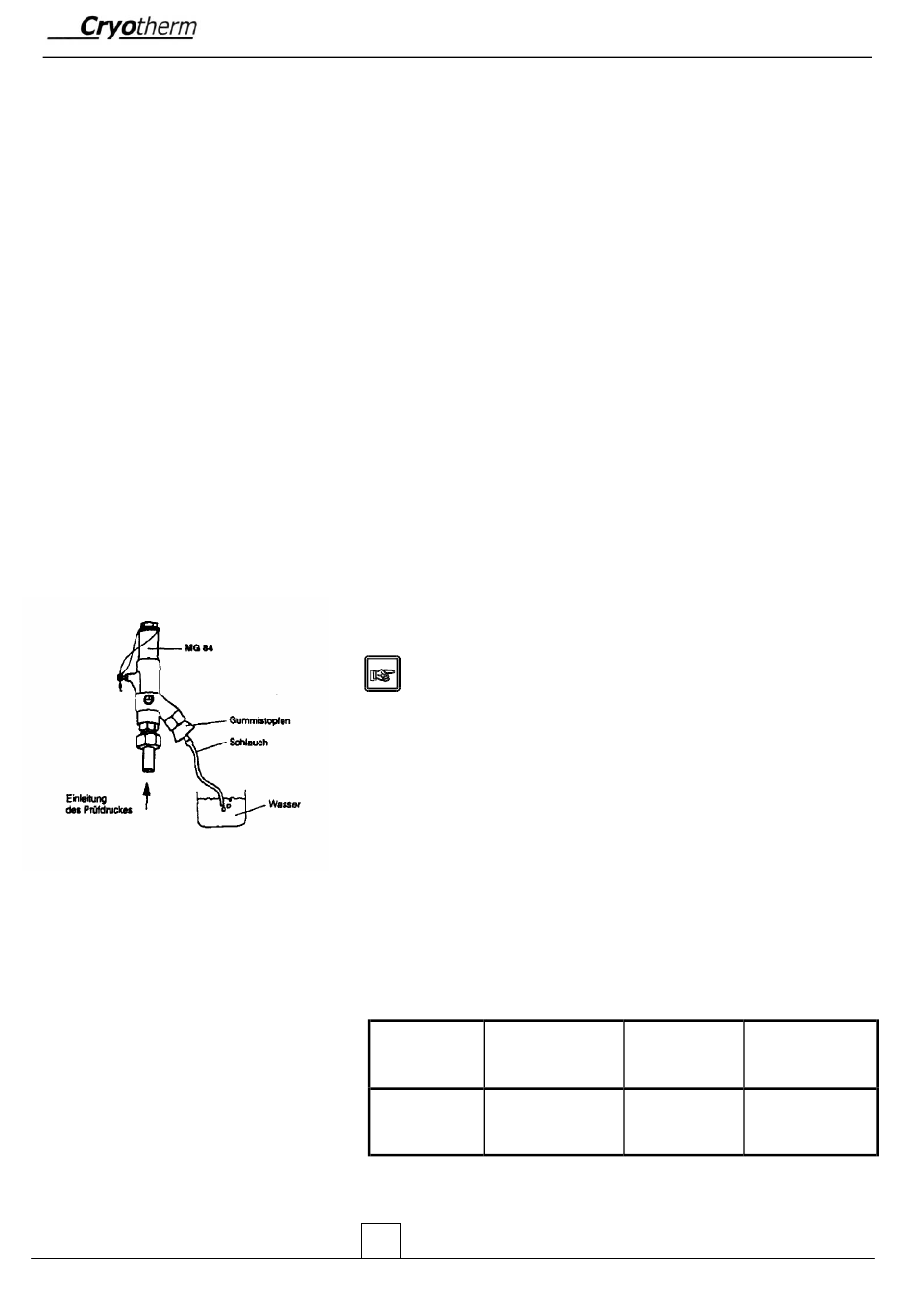

Sitzdichtheit und Ansprechdruck des Sicherheitsventils dürfen
nur mit nachstehend skizzierter Blasenmethode überprüft
werden. Verschmutzung und Korrosion der Ventilmechanik
wird dadurch unterbunden. Ansprechdruck ist auf dem
Typenschild des Sicherheitsventil vermerkt.
1. Prüfdruck aufgeben
Für das Einleiten des Prüfdruckes geeignete Prüfeinrichtung
verwenden. Bei Sicherheitsventilen, die nicht ausgebaut
werden sollen, ist die Zuleitung vom Druckraum des Behälters
abzusperren.
Prüfungen nicht mit Sauerstoff oder brennbaren sowie
korrosiven Gasen durchführen.
2. Sitzdichtheit prüfen
Prüfdruck auf 90 % des Ansprechdruckes steigern. Ventil
muß dicht bleiben, d.h. es dürfen sich keine Blasen bilden.
3. Ansprechdruck prüfen
Prüfdruck langsam auf 100 % steigern. Der Ansprechdruck
wird durch deutliche Blasenzunahme angezeigt.
Vollhub-Sicherheitsventile öffnen schlagartig ! Unter
Umständen sind Ansprechdruck und Öffnungsdruck
identisch.
4. Öffnungsdruck prüfen
Gummistopfen entfernen und Prüfdruck langsam steigern.
Der Öffnungsdruck darf bis zu 5 % oberhalb des Ansprech-
druckes liegen. Der Vollhub ist meist als Entspannungsknall
zu erkennen.
Für die Vormontage des Progressivringes wird der gehärtete
Vormontagestutzen, für MG 88 Typ VOMO 10 L und für
MG 84 VOMO 12 L Fabr. Ermeto, empfohlen.
Mögliche Werkstoffkombinationen
MG 84
Rohr Progressivring Konus
austenitisch- 1.4571
er Stahl (schwarz, un-
magnetisch)
Weitere Hinweise siehe
Ermeto - Montageanleitung 401 0-T2 / D,
EO
Behälter
Vormontage
MG 84 mit
VOMO 12 L
Messing zwingend not-
austen. Stahl wendig
