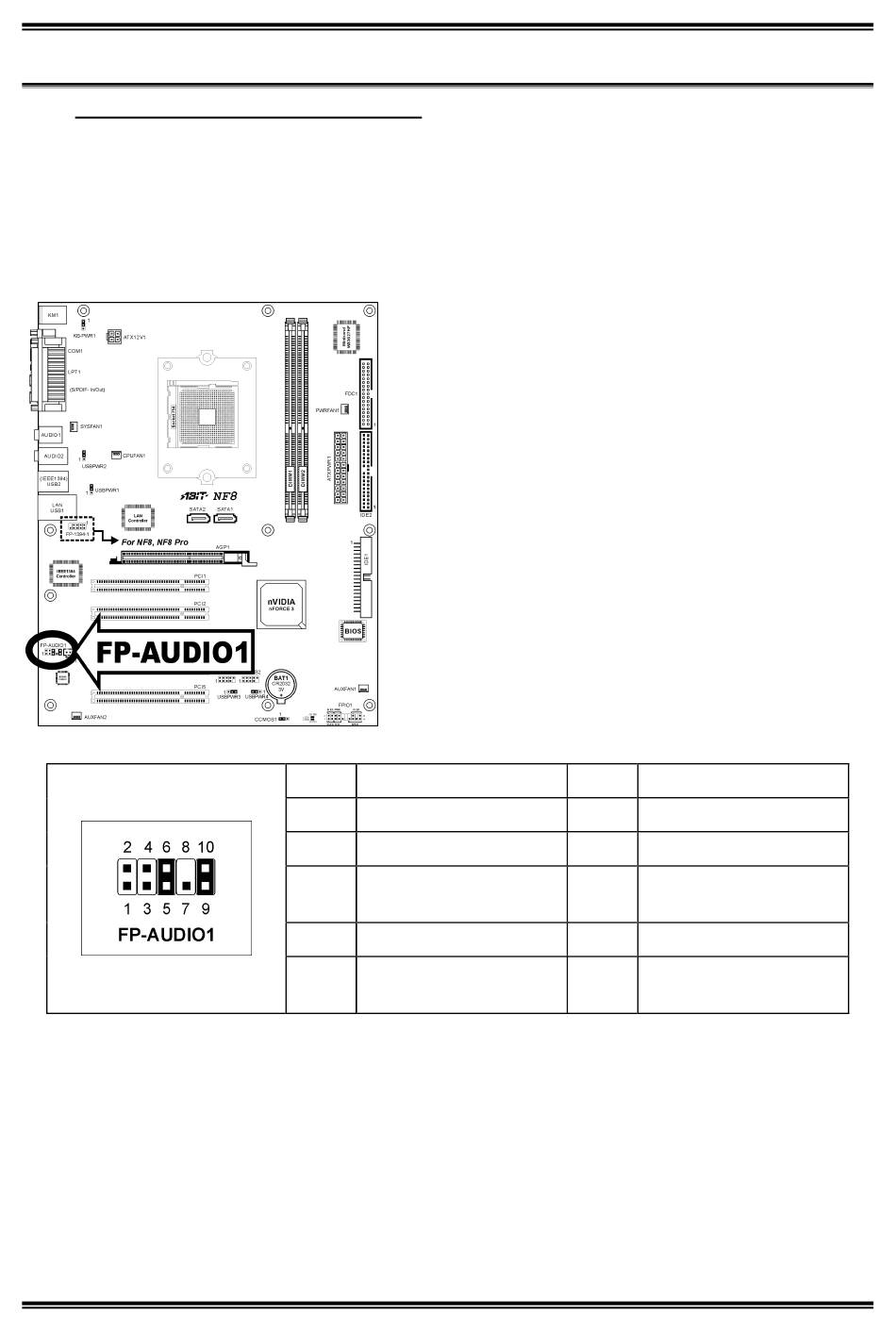

Header für Frontplatten-Audioanschluss
Dieser Header sorgt für den Audioanschluss an der Frontplatte.
•
Zur Nutzung des Audioanschlusses an der Frontplatte entfernen Sie alle Jumper an diesem Header
und verbinden dann über das dem Gehäuse beigelegte Verlängerungskabel mit der Frontplatte.
•
Zur Nutzung des Audioanschlusses an der Rückseite trennen Sie das Verlängerungskabel ab und
verbinden die Jumper wieder bei Pin 5-6 und Pin 9-10 (Voreinstellung).
NF8 Serie
Pin
Zuweisung
1
Audio Mic.
3
Audio Mic. Bias
Lautsprecher Aus -
5
Rechter Kanal
7
X
Lautsprecher Aus
9
-Linker Kanal
Pin
Zuweisung
2
Erde
4
VCC
Lautsprecher Aus -
6
Rechter Kanal Return
8
NC
Lautsprecher Aus -
10
Linker Kanal Return
