ROBBE Arcus Talent ARF Bau- Und Betriebsanleitung Seite 8

25

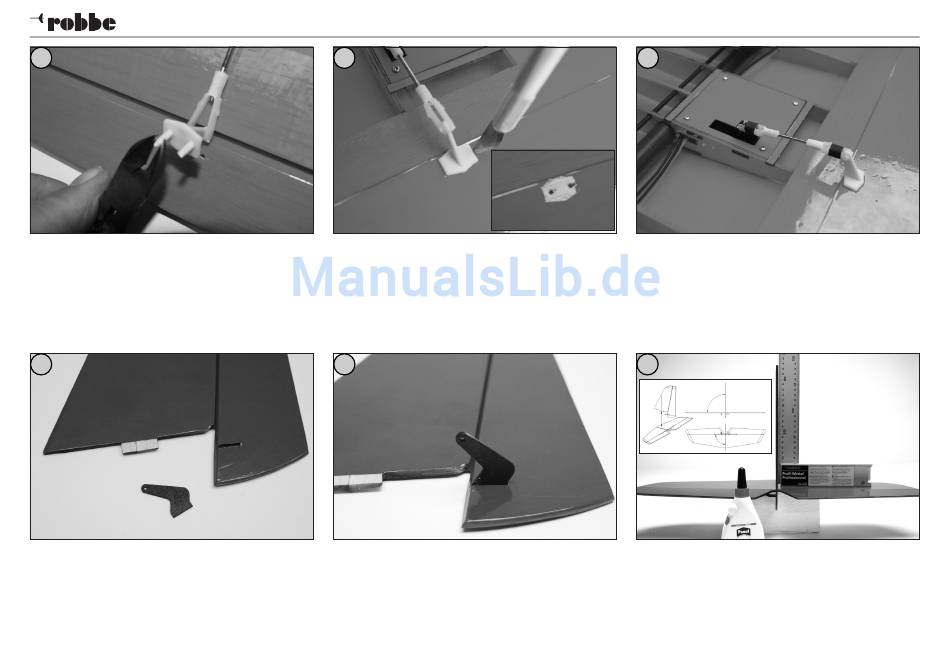

Bild 25
- Übertragen Sie die Position des Ruderhorns mit Hilfe der
Zapfen.
- Die Löcher im Ruder für die Zapfen der Ruderhörner ent-
sprechend aufbohren. Die Zapfen der Ruderhörner auf ca.
4mm kürzen.
28
Bild 28
- Die Abbildung zeigt die Teile für das Seitenleitwerk.
8
Bau- und Betriebsanleitung Arcus Talent ARF
26
Bild 26
- Das Ruderhorn aufstecken und die Umrisse der Servo-
hornauflagen am Ruder kennzeichnen. Dann die Folie mit
einem scharfen Cutter vorsichtig einschneiden und entfer-
nen.
29
Bild 29
- Das Ruderhorn mit 5-Minuten-Epoxi in die Aufnehmung
des Leitwerks einkleben.
27
Bild 27
- Kleben Sie das Ruderhorn mit robbe-Speed-Kleber ein.
Achtung: Die Gabelköpfe danach mit den beiliegenden
Schrumpfschlauchstücken gegen Öffnen sichern.
30
90°
90°
Bild 30
- Das Seitenleitwerk mit Weißleim am Höhenleitwerk verkle-
ben.
Achten Sie dabei unbedingt auf den rechten Winkel
und die Fluchtung zum Rumpf (siehe Zeichnung).
No. 2582
