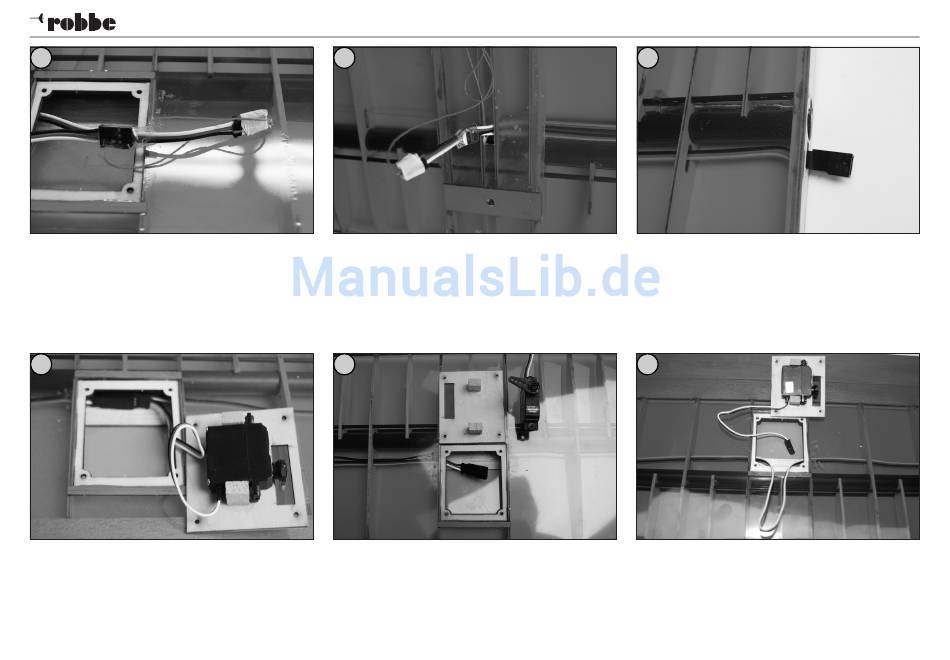

- Fädeln Sie das Servokabel bis zum Servoschacht für
das Wölbklappenservo ein. Das Servoverlängerungskabel
(400mm) für das Wölbklappenservo mit Klebestreifen an
der Servoverlängerung befestigen und das Kabel mit der
Hilfsschnur bis zur Flächenmitte durchziehen.
10
Bild 10
- Schliessen Sie das Wölbklappenservo an das Servover-
längerungskabel an.
Bau- und Betriebsanleitung Arcus Talent ARF
8
Bild 8
- Das Servokabel in der Tragflächenmitte herausfüh-
ren.
11
Bild 11
- Das Servo am Empfänger anschließen und den Servohe-
bel in Mittelstellung bringen. Dann den Servohebel vom
Servo entfernen und um einen Zahn zur Nasenleiste hin
verstellen und wieder montieren. Dadurch vergrössern
Sie den Weg für den Ausschlag des Wölbklappenser-
vos.
9
Bild 9
- Servobuchse für das Querruderservo am Flächenmittel-
stück.
12
Bild 12
- Bei einer S-Bus-Verkabelung nur ein Servoverlängerungs-
kabel (100mm) in die Fläche von der Außenrippe bis zur
Tragflächenmitte einfädeln.
- Vor dem Auftrennen des Servokabels dem Servo mit Hilfe
des Programmer F1696 die entsprechend Kanalnummer
zuweisen.
No. 2582
